Назначение

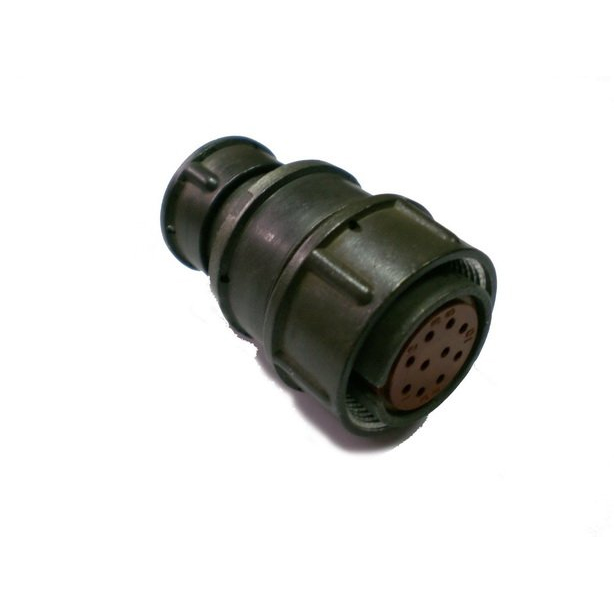

2РМТ22КПЭ10Ш1В1В — это вилка кабельная цилиндрического низкочастотного разъёма производства АО «Завод Элекон», выпускаемая в соответствии с ТУ ГЕ0.364.126 ТУ. Изделие предназначено для сочленения с ответной частью и обеспечивает электрическое соединение кабелей в цепях постоянного и переменного тока. Разъём относится к серии 2РМТ и имеет корпус условного размера 22, где индекс К обозначает кабельное исполнение. Основное назначение — надёжная коммутация проводников в промышленных системах, где требуется стойкость к механическим и климатическим воздействиям.

Конструкция и особенности

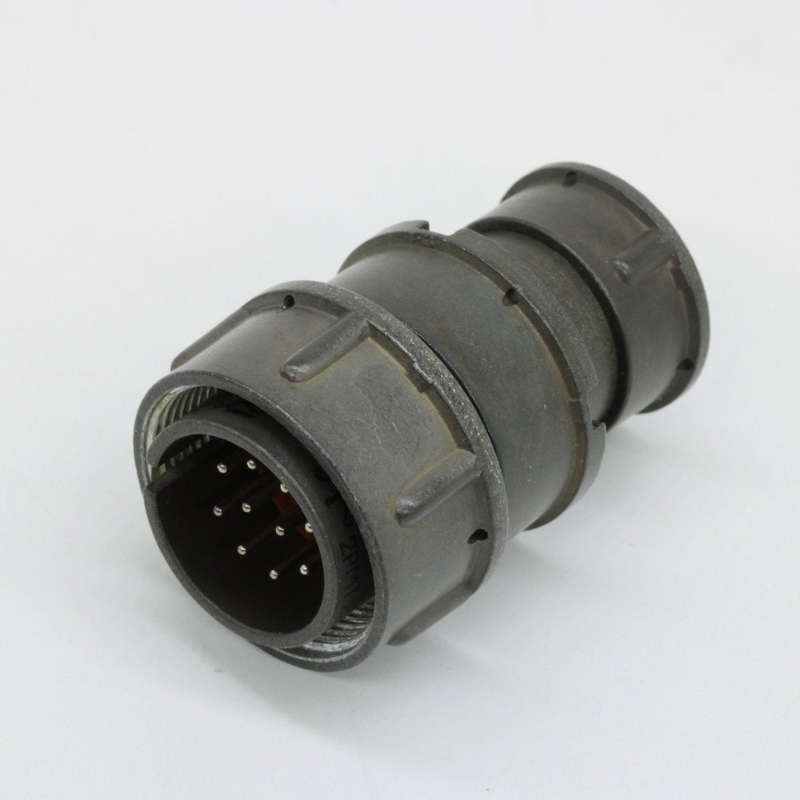

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидированием серого цвета. Изолятор выполнен из карболита коричневого цвета. Соединение частей разъёма — резьбовое, накидная гайка имеет резьбу M24×1. Поляризация одношпоночная, что исключает неправильное сочленение. Разъём рассчитан на экранированный кабель, что подтверждается наличием патрубка ПЭ, и допускает перекрут. Габаритные размеры изделия составляют 29×48 мм, масса — около 26 г.

Электрический контакт обеспечивают 10 штыревых контактов диаметром 1 мм, изготовленных из латуни ЛС59-1 с серебряным покрытием (Ag). Контакты извлекаемые, монтаж выполняется пайкой с объёмной механической фиксацией проводников. Такое исполнение обеспечивает стабильное переходное сопротивление и стойкость к вибрационным нагрузкам.

Технические характеристики

• Количество контактов: 10 штыревых, диаметр 1 мм.
• Материал контактов: латунь ЛС59-1, покрытие — серебро.
• Рабочий ток на контакт: до 7 А; на разъём — до 58 А.
• Рабочее напряжение: до 560 В.
• Рабочая частота: до 3 МГц.
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контакта: не более 5 мОм.
• Ресурс: 500 сочленений-расчленений.
• Наработка: не менее 1000 ч, при 80 °C — 175 000 ч.
• Срок хранения: до 15 лет.

Условия эксплуатации

Разъём предназначен для работы в любых положениях и не является герметичным. Рабочий диапазон температур — от минус 60 до плюс 100 °C (теплостойкость 1). Относительная влажность достигает 98% при +25 °C. Атмосферное давление — от 10 в минус пятой степени до 745 мм ртутного столба. Климатическое исполнение — В2.1.

Механическая стойкость подтверждена следующими параметрами: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением 50 g, акустические шумы до 170 дБ, линейное ускорение до 200 g. Удары: одиночные — 500 g длительностью 0,1–2 мс, многократные — 100 g длительностью 1–3 мс. Линейные нагрузки — до 2000 метров на секунду в квадрате.

Применение и совместимость

Вилка 2РМТ22КПЭ10Ш1В1В применяется в электрических цепях постоянного и переменного тока для надёжного соединения кабелей в промышленных системах. Благодаря экранированному исполнению и высокой механической стойкости изделие востребовано в составе оборудования, подверженного вибрациям и перепадам температур.

К аналогам данного разъёма относятся серии РМ, 2РМ, ОНЦ-РГ-09, 2PX, WY и WS. При подборе ответной части следует учитывать условный размер корпуса 22, резьбу M24×1 и штыревой тип контактов.
