Назначение и область применения

Разъём 2РМТ22КПЭ10Ш1В1В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный соединитель-вилку кабельного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в составе кабельных сборок, жгутов и межблочных соединений там, где требуется надёжная передача сигнала и питания при воздействии интенсивных механических и климатических нагрузок.

Благодаря совокупности характеристик разъём востребован в радиоэлектронной аппаратуре, приборах промышленной автоматики, измерительной технике и других устройствах, эксплуатируемых в жёстких условиях. Монтаж внутренний объёмный, выполняется методом пайки, что обеспечивает стабильный электрический контакт и механическую прочность соединения проводников с контактами разъёма.

Конструкция и материалы

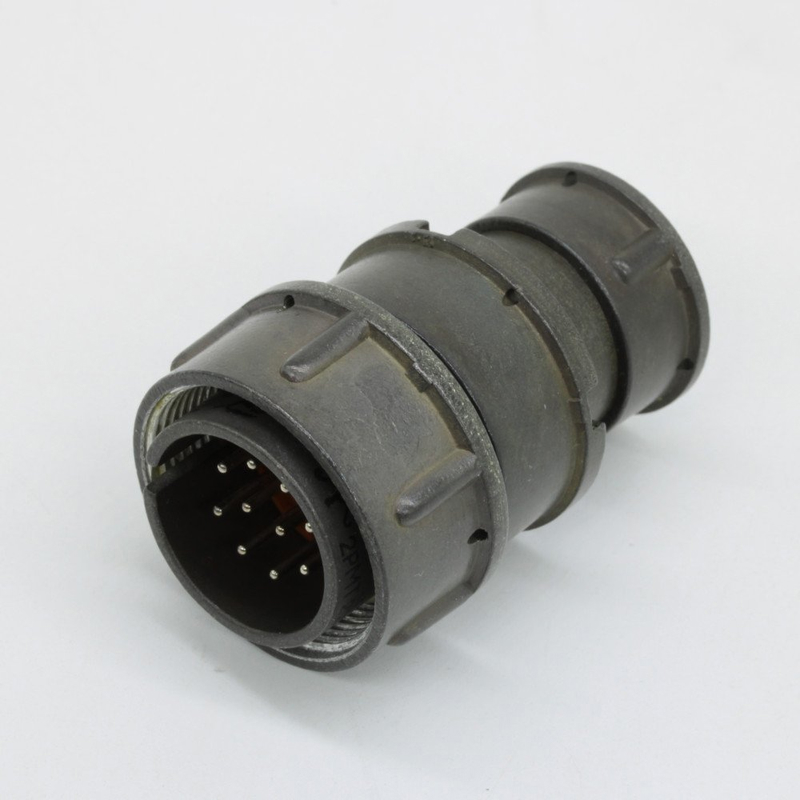

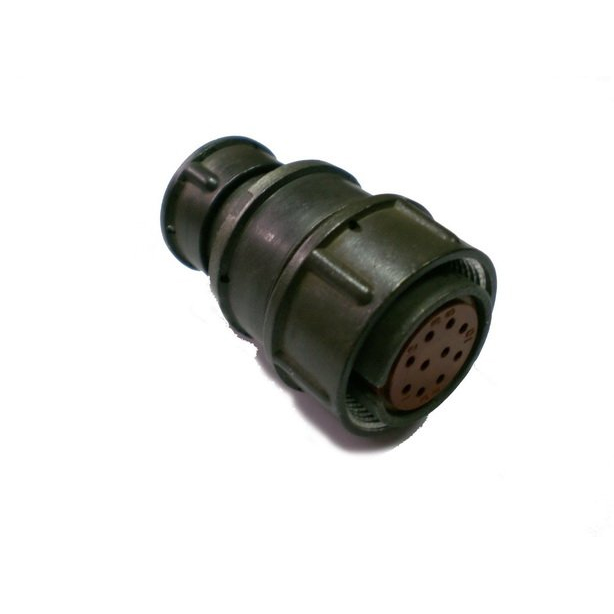

Разъём имеет условный размер корпуса 22 и оснащён десятью штыревыми контактами диаметром 1 мм. Контакты изготовлены из латуни ЛС59-1 и покрыты серебром, что снижает переходное сопротивление и повышает коррозионную стойкость.

• Корпус: алюминиевый сплав А-22 с оксидированием, серый цвет.
• Изолятор: карболит коричневого цвета.
• Метод сочленения: резьбовой, шаг резьбы накидной гайки M24 на 1.
• Поляризация: одношпоночная, исключающая неправильное соединение.
• Габариты: диаметр 29 мм, высота 48 мм.

Резьбовое сочленение в сочетании с одношпоночной поляризацией обеспечивает надёжную фиксацию ответной части и правильную ориентацию контактов при подключении. Кабельное исполнение позволяет подводить проводники непосредственно к контактам внутри корпуса.

Технические характеристики

Электрические параметры разъёма рассчитаны на работу в цепях с нормируемыми токовыми и изоляционными показателями. Рабочий ток на один контакт достигает 7 A, на разъём в целом — до 58 A. Сопротивление контактов не превышает 5 мОм. Электрическая прочность изоляции составляет 1850 В, а сопротивление изоляции — 5000 МОм. Ресурс по числу сочленений-расчленений — 500 циклов.

Климатическое исполнение В2.1 определяет диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия. Относительная влажность при плюс 25 градусах Цельсия может достигать 98 процентов.

Устойчивость к внешним воздействиям

Изделие выдерживает значительные механические нагрузки, что подтверждается следующими нормируемыми параметрами.

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50 g.
• Одиночные удары с ускорением до 500 g.
• Многократные удары с ускорением до 100 g.
• Акустические шумы уровнем до 170 dB.

Такая устойчивость делает разъём пригодным для эксплуатации на подвижных объектах и в условиях интенсивной вибрации и ударных воздействий.

Соответствие стандартам и комплектация

Разъём 2РМТ22КПЭ10Ш1В1В выпускается в соответствии с техническими условиями ТУ ГЕ0.364.126 ТУ или аналогичными документами. Артикул изделия — 50271, категория — 2РМТ22, производитель — АО «Завод Элекон».

При подборе ответной части следует учитывать условный размер корпуса 22, резьбовое сочленение M24 на 1 и одношпоночную поляризацию. Для монтажа требуется пайка проводников к штыревым контактам с соблюдением нормируемых токовых нагрузок на контакт и на разъём в целом.
