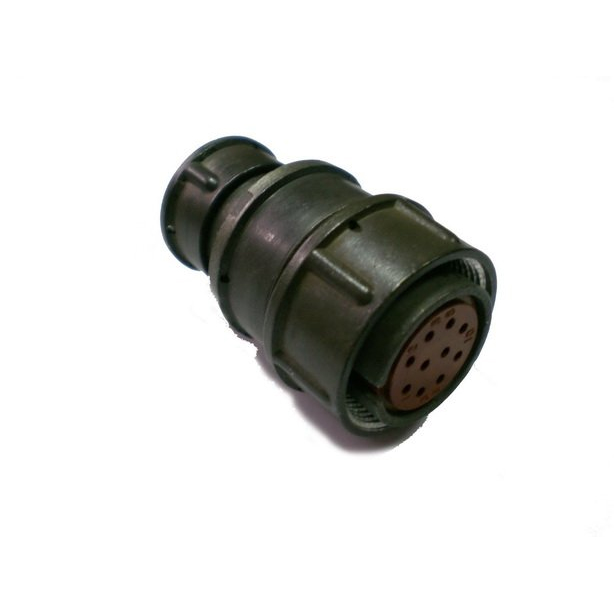

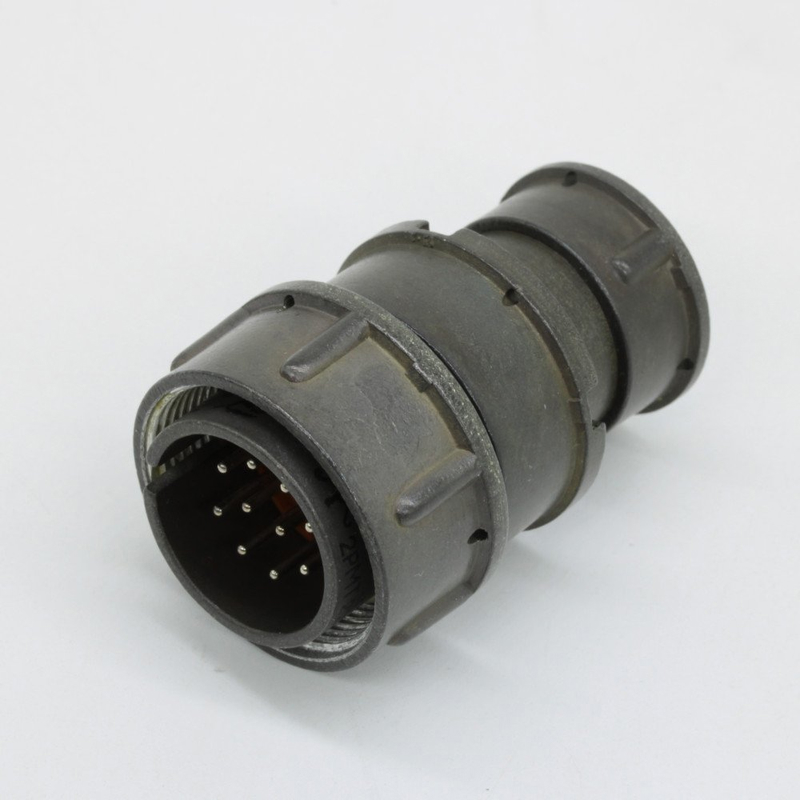

2РМТ22КПЭ10Ш1В1В Элекон 2024г «5»

Цена:

2150 ₽

В наличии: 16 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

Разъём 2РМТ22КПЭ10Ш1В1В Элекон «5» — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ, выпускаемый заводом «Элекон» с приемкой «5» (категория ответственной аппаратуры).

Вилка кабельная, прямой патрубок, с резьбовым соединением (навинчивающаяся гайка М24×1).
Предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, используется при соединении кабелей с блоками и узлами радио‑ и электроаппаратуры общего и специального назначения.

Количество контактов: 10 штыревых контактов диаметром 1,0 мм.
Сопротивление электрического контакта не более 5 мОм, сопротивление изоляции не менее 1000 МОм (в ряде источников указывают ≥5000 МОм по нормам ГЕ0.364.126ТУ).
Максимальное рабочее напряжение до 560 В постоянного тока; ток на один контакт до 7–8 А для контактов диаметром 1,0 мм.

Контакты из латуни с покрытием серебром (буква «В» в маркировке), корпус из алюминиевого сплава А‑22 с оксидированием (серый цвет), изолятор — карболит.
Рабочий диапазон температур: примерно от −60 до +100 °C , относительная влажность до 98% при +25 °C, разъём применяется в всеклиматическом исполнении с повышенными требованиями по вибрации и ударам.

Выдерживает синусоидальную вибрацию до 1000–5000 Гц с ускорением до 50g, одиночные удары до 500g, многократные удары до 100g, линейные нагрузки до 200g.
Ресурс: не менее 5000 часов наработки и порядка 500 сочленений‑расчленений, минимальный срок сохраняемости изделий — десятки лет (в зависимости от условий хранения).

Вилка кабельная с прямым патрубком и гайкой для экранированного кабеля (буква «Э» в маркировке), что обеспечивает хороший электромагнитный экран соединения.
Серия 2РМТ широко применяется в промышленной и военной аппаратуре, где требуются надежные, вибропрочные и интерфейсно‑совместимые разъёмы с прямым объёмным монтажом контактов пайкой.
