Назначение соединителя 2РМТ22КПЭ10Ш1В1В

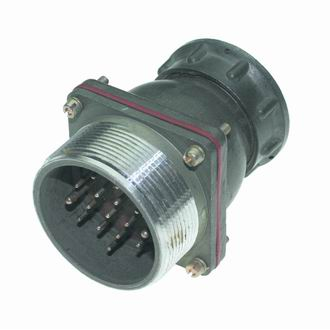

Цилиндрический низкочастотный негерметичный электрический соединитель 2РМТ22КПЭ10Ш1В1В представляет собой кабельную вилку с экранированным корпусом, предназначенную для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Устройство рассчитано на рабочее напряжение от 560 до 700 В и применяется в составе радиоэлектронной и радиотехнической аппаратуры для соединения и разъединения проводов, кабелей и отдельных блоков.

Конструкция соединителя предусматривает резьбовое сочленение с ответной частью, что обеспечивает надёжную фиксацию и защиту от самопроизвольного расстыковывания при вибрационных и ударных нагрузках. Благодаря тропикоустойчивому и всеклиматическому исполнению (В) изделие может эксплуатироваться в широком диапазоне климатических условий, включая регионы с повышенной влажностью и агрессивными атмосферными факторами.

Подтверждённые технические особенности

Соединитель 2РМТ22КПЭ10Ш1В1В оснащён десятью извлекаемыми контактами диаметром 1 мм. Покрытие контактов выполнено серебром или золотом, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Шаг расположения контактов составляет 1 мм. Метод монтажа проводников — обжимка или пайка, что позволяет выбрать наиболее подходящий способ в зависимости от производственных условий и типа используемого кабеля.

Основные электрические и механические параметры изделия:

• Максимальный ток на один контакт — 7 А.
• Суммарный допустимый ток на соединитель — до 58 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.
• Электрическая прочность изоляции — от 1850 до 2300 В в зависимости от рабочего напряжения.
• Диапазон вибрационных нагрузок — от 1 до 1000 Гц при ускорении 490 м/с².
• Устойчивость к одиночным ударам — до 5000 м/с².
• Устойчивость к многократным ударам — до 1000 м/с².
• Теплостойкость — до 100 °C.
• Посадочный диаметр корпуса — 22 мм.

Расшифровка обозначения

Маркировка 2РМТ22КПЭ10Ш1В1В содержит информацию о конструкции и исполнении соединителя:

• 2РМТ — серия цилиндрических низкочастотных соединителей.
• 22 — диаметр корпуса в миллиметрах.
• КПЭ — кабельная вилка в экранированном исполнении.
• 10 — количество контактов.
• Ш1 — шаг контактов 1 мм.
• В1 — всеклиматическое исполнение с категорией теплостойкости 1.
• В — тропикоустойчивое исполнение.

Применение

Соединитель 2РМТ22КПЭ10Ш1В1В востребован в радиоэлектронной аппаратуре, где требуется разъёмное соединение экранированных кабельных линий с количеством цепей до десяти. Экранированный корпус снижает влияние внешних электромагнитных помех на передаваемые сигналы, что особенно важно при работе с низкочастотными сигналами и цепями управления.

Изделие применяется в стационарной и переносной аппаратуре, измерительных комплексах, системах связи и промышленном оборудовании. Всеклиматическое тропикоустойчивое исполнение допускает использование соединителя вне отапливаемых помещений и в условиях повышенной влажности без потери электрических характеристик. Резьбовое сочленение гарантирует сохранение контакта при механических воздействиях, а извлекаемые контакты упрощают ремонт и замену отдельных элементов в процессе эксплуатации.

Артикул изделия: 40352. Категория: 2РМТ22.
