Назначение разъёма 2РМТ22КПЭ10Ш1А1В

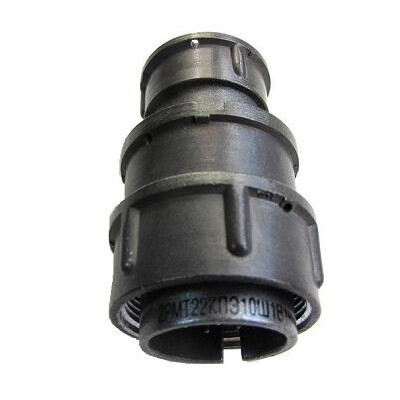

2РМТ22КПЭ10Ш1А1В — это цилиндрический низкочастотный разъём серии 2РМТ, выполненный в виде кабельной вилки с резьбовым соединением. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц. Разъём применяется в аппаратуре общего и специального назначения: измерительной технике, промышленном оборудовании, на транспорте, а также в военной технике и других устройствах, где требуется надёжная коммутация в жёстких условиях эксплуатации.

В сочленённом состоянии разъём обеспечивает пылезащищённость контактов и мест подключения проводов. Конструкция рассчитана на работу во всеклиматическом исполнении, что позволяет использовать изделие в различных климатических зонах.

Расшифровка обозначения

Маркировка 2РМТ22КПЭ10Ш1А1В содержит полную информацию о конструкции и параметрах изделия:

• 2РМТ — серия цилиндрических низкочастотных разъёмов с резьбовым соединением.
• 22 — условный размер корпуса, посадочный диаметр 22 миллиметра.
• К — кабельное исполнение, вилка для монтажа на кабель.
• П — прямой патрубок.
• Э — патрубок под экранированный кабель.
• 10 — количество контактов, 10 штук, диаметр контакта около 1 миллиметра.
• Ш — штыревые контакты, то есть вилка.
• 1 — номер сочетания, определяющий схему расположения контактов.
• А — вариант исполнения по техническим условиям, в том числе по максимальному рабочему напряжению 560 вольт.
• 1В — климатическое исполнение и категория размещения, всеклиматическое по ГОСТ, исполнение В.

Электрические характеристики

Разъём содержит 10 контактов диаметром около 1 миллиметра. Токовая нагрузка на один контакт достигает 7 ампер, а суммарная нагрузка на соединитель для данного сочетания составляет до 58 ампер. Максимальное рабочее напряжение для исполнения «А» равно 560 вольт, при этом для части исполнений серии допускается значение до 700 вольт.

Сопротивление контактов не превышает 5 миллиом. Ёмкость между контактами составляет не более 6 пикофарад. Сопротивление изоляции — не менее 5000 мегаом. Электрическая прочность изоляции при рабочем напряжении 560 вольт соответствует испытательному напряжению порядка 1850 вольт.

Механические и климатические параметры

Сочленение разъёма резьбовое, поляризация корпусов выполнена по одному шпоночному соединению, что исключает неправильную стыковку. Ресурс по количеству циклов сочленения и расчленения составляет около 500.

Рабочая температура находится в диапазоне примерно от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате. Такие параметры подтверждают пригодность разъёма для эксплуатации в условиях интенсивных механических нагрузок и перепадов температур.

Применение и особенности конструкции

Благодаря экранированному патрубку и пылезащищённому сочленению разъём подходит для подключения кабельных линий в устройствах, где важна помехозащищённость и стабильность контакта. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и предотвращает самопроизвольное разъединение при вибрации.

Вилка монтируется на кабель, что делает её удобной для организации подвижных и стационарных соединений. Сочетание десяти штыревых контактов, высокой токовой нагрузки и широкого температурного диапазона позволяет использовать 2РМТ22КПЭ10Ш1А1В в ответственных цепях питания и сигнальных линиях аппаратуры общего и специального назначения.
