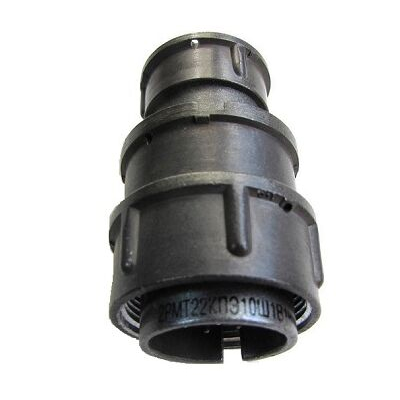

Соединитель 2РМТ22КПЭ10Ш1А1В для экранированных кабельных линий

2РМТ22КПЭ10Ш1А1В — цилиндрический электрический соединитель серии 2РМТ, рассчитанный на применение в цепях постоянного и переменного тока частотой до 3 МГц. Исполнение с кабельным корпусом и прямым патрубком для экранированного кабеля делает его подходящим решением для аппаратуры, где требуется защищённое, стабильное и многократно разъёмное соединение кабельных жгутов.

Конструкция соединителя ориентирована на внутренний объёмный монтаж пайкой. Резьбовой механизм сочленения обеспечивает механическую фиксацию частей разъёма, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Основные особенности

Маркировка 2РМТ22КПЭ10Ш1А1В указывает на исполнение разъёма с рядом конструктивных признаков:

• Серия 2РМТ — цилиндрические соединители для электрических цепей.

• Корпус типоразмера 22.

• Кабельное исполнение с прямым патрубком.

• Конструкция для подключения экранированного кабеля.

• Контактная схема 10.

• Вилка с контактами диаметром 1 мм.

• Золотое покрытие контактов.

• Всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Соединитель является негерметичным, однако в состыкованном положении обеспечивает пылезащиту контактной зоны и мест присоединения проводников. Это особенно важно при использовании в шкафах управления, приборных комплексах, транспортной электронике и оборудовании с повышенными требованиями к механической надёжности соединений.

Технические характеристики

Для соединений с рабочим напряжением до 560 В электрическая прочность изоляции составляет 1850 В, а для исполнения с напряжением до 700 В — 2300 В. Контактные хвостовики рассчитаны на пайку проводов сечением 0,5 мм².

Применение 2РМТ22КПЭ10Ш1А1В

Разъём 2РМТ22КПЭ10Ш1А1В применяется при создании и обслуживании электрических соединений, в которых одновременно важны экранирование, прочная фиксация и устойчивость к внешним воздействиям. Прямой патрубок упрощает вывод кабеля по оси корпуса, а исполнение под экран позволяет организовать корректное экранирование линии для снижения влияния электромагнитных помех.

Типичные области использования:

• промышленная автоматика и системы управления;

• измерительная и испытательная аппаратура;

• приборостроение;

• транспортное, авиационное и специальное оборудование;

• кабельные жгуты электронных комплексов;

• системы связи, сигнализации и телеметрии;

• оборудование, работающее в условиях вибраций, ударов и перепадов температуры.

Соединитель сохраняет работоспособность при температурах от −60 до +100 °C, повышенной влажности до 98% при +25 °C, воздействии вибрации, механических ударов, инея, росы, озона, плесневых грибов и соляного тумана.

Надёжность контакта и монтажа

Золотое покрытие контактных элементов способствует снижению переходного сопротивления и повышению стабильности электрического контакта при длительной эксплуатации. Для контактной группы диаметром 1 мм нормируется сопротивление не более 5 мОм, что важно для цепей питания, управления и передачи низкочастотных сигналов.

Резьбовое соединение предотвращает самопроизвольное расстыковывание при вибрации и динамических нагрузках. Одношпоночная поляризация дополнительно защищает от ошибочного подключения, что особенно ценно при обслуживании многоконтактных кабельных трасс и сложных электронных систем.

2РМТ22КПЭ10Ш1А1В — функциональный 10-контактный разъём для надёжного подключения экранированного кабеля в оборудовании, где необходимы механическая прочность, стабильные электрические параметры и устойчивость к сложным условиям эксплуатации.
