Назначение соединителя 2РМТ22КПЭ10Г1В1В

Соединитель электрический низкочастотный цилиндрический 2РМТ22КПЭ10Г1В1В представляет собой негерметичный тропикоустойчивый разъём общего назначения. Он применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц.

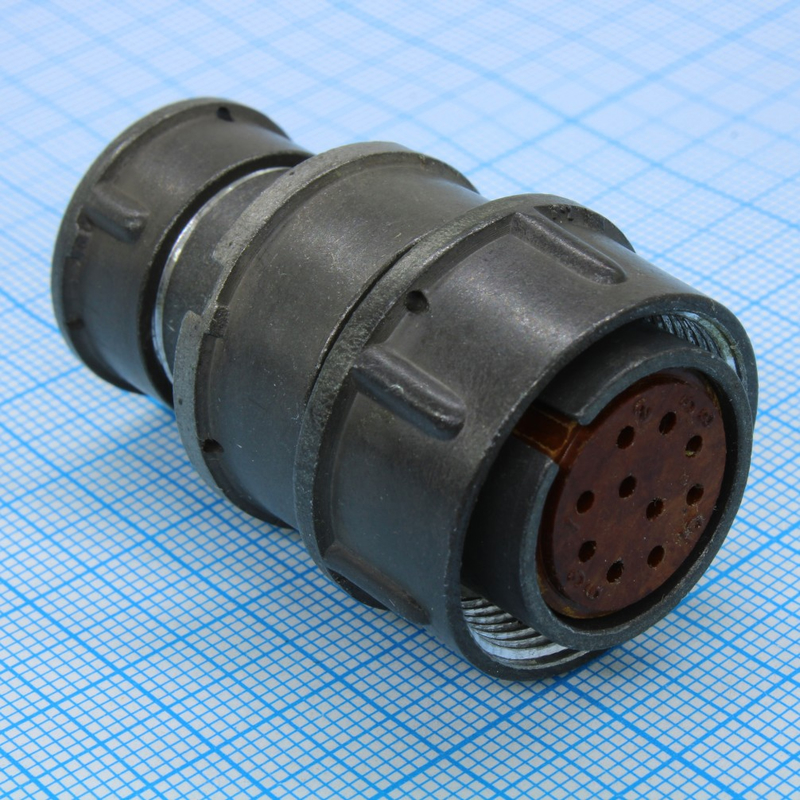

По исполнению данная модель является кабельной розеткой с прямым патрубком и гайкой, предназначенной для присоединения экранированного кабеля. Сочленение с ответной частью выполняется резьбовым способом, что обеспечивает надёжную фиксацию и устойчивость к вибрационным нагрузкам.

Конструктивные особенности

Корпусные детали изготовлены из алюминиевого сплава марки АЛ-11. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации.

Разъём оснащён десятью контактами диаметром 1 миллиметр. Тропикоустойчивое исполнение позволяет использовать изделие в условиях повышенной влажности и в составе аппаратуры, эксплуатируемой в регионах с жарким и влажным климатом.

Технические характеристики

• Количество контактов — 10; диаметр каждого контакта — 1 мм.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — 560 В.
• Максимальная токовая нагрузка на один контакт — 7 А.
• Общая токовая нагрузка на соединитель — 58 А.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Количество сочленений и расчленений — 500 циклов.
• Минимальный срок сохраняемости — 15 лет.

Устойчивость к механическим воздействиям

Соединитель рассчитан на эксплуатацию при воздействии вибрации в диапазоне от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате. Ускорение при одиночных ударах достигает 5000 метров на секунду в квадрате, при многократных ударах — 1000 метров на секунду в квадрате. Линейное ускорение составляет 2000 метров на секунду в квадрате.

Указанные параметры подтверждают пригодность изделия для работы в составе аппаратуры, подвергающейся интенсивным динамическим нагрузкам, в том числе в подвижных и бортовых системах.

Область применения

Модель 2РМТ22КПЭ10Г1В1В востребована при построении кабельных сборок и межблочных соединений в радиоэлектронной и радиотехнической аппаратуре. Благодаря тропикоустойчивому исполнению и широкому температурному диапазону разъём применим в аппаратуре, работающей на открытых площадках, в неотапливаемых помещениях и в условиях повышенной влажности.

Резьбовое сочленение и гайка для экранированного кабеля позволяют использовать соединитель в цепях, где требуется защита от электромагнитных помех. Низкочастотный характер цепей с частотой до 3 МГц делает изделие подходящим для цепей питания, управления и сигнальных линий указанного диапазона.

Условия эксплуатации и ресурс

Изделие сохраняет рабочитоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Назначенный ресурс составляет не менее 5000 часов наработки, а механическая стойкость к сочленению и расчленению ограничена 500 циклами. Срок сохраняемости при соблюдении условий хранения — не менее 15 лет.

Страна производства указана как Китай. Согласно данным каталога, партия товара датируется 2013 годом и имеет обозначение «Лтава» (Китай). Производитель в предоставленных сведениях не указан.

Комплектация и совместимость

В описании товара не приведены сведения о комплектации, сертификатах и гарантийных обязательствах. Соединитель относится к категории 2РМТ22 и совместим с ответными частями соответствующего типоразмера с резьбовым сочленением. При подборе ответной части следует учитывать тип контактов, их количество и диаметр, а также требования к экранированию кабеля.

Артикул товара — 3468. Название модели — 2РМТ22КПЭ10Г1В1В (КИТАЙ).
