Назначение соединителя

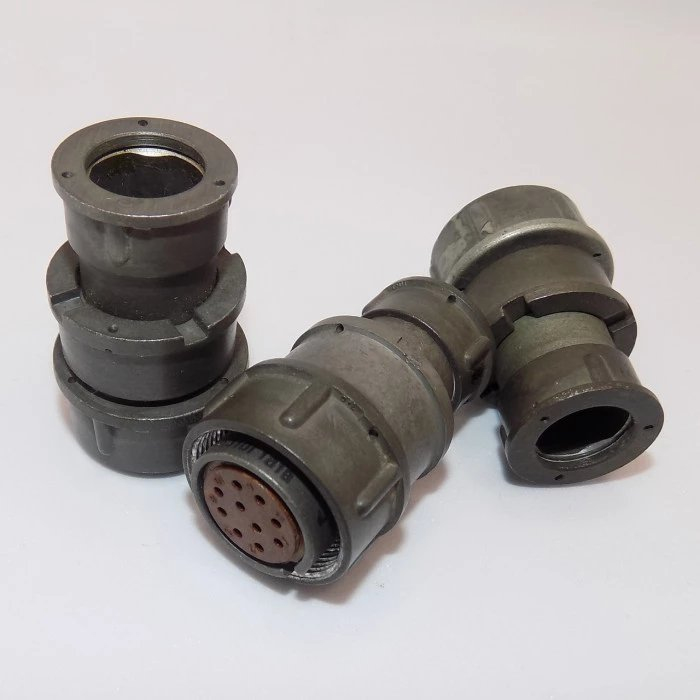

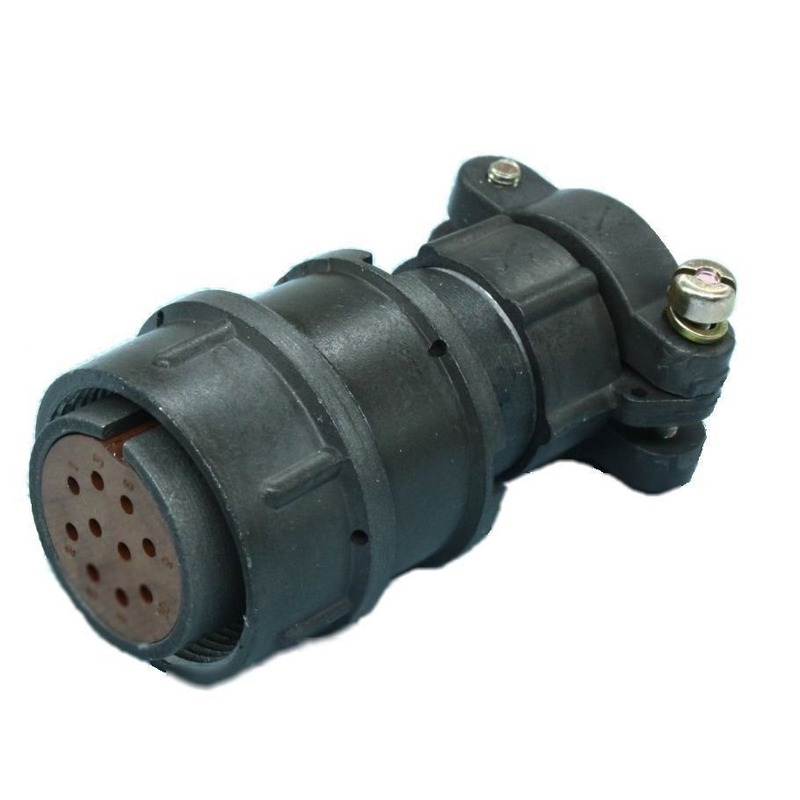

2РМТ22КПЭ10Г1В1В производства «Элекон» — цилиндрический низкочастотный розеточный соединитель серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с напряжением до 560 В. Это негерметичная кабельная розетка с прямым патрубком, которая соединяет кабельную линию с печатной платой или другим устройством. Серия 2РМ и 2РМТ широко применяется в радиоэлектронной аппаратуре, промышленном оборудовании и военной технике.

Электрические параметры и контакты

Соединитель оснащён 10 извлекаемыми контактами диаметром 1,0 мм. Контактная система рассчитана на токовую нагрузку до примерно 7 А на один контакт и до около 58 А на весь соединитель в целом при напряжении до 560 В. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения при многократных циклах работы.

• Количество контактов: 10 извлекаемых.
• Диаметр контакта: 1,0 мм.
• Ток на контакт: до около 7 А.
• Суммарный ток соединителя: до примерно 58 А.
• Рабочее напряжение: до 560 В.
• Покрытие контактов: серебро.

Конструкция и материалы

Условный размер корпуса соединителя составляет 22 мм, посадочный диаметр также соответствует 22 мм. Корпус изготовлен из алюминиевого сплава, обычно АД1М или аналогичного, а изолятор выполнен из карболита (фенопласта). Изделие допускает работу в любых рабочих положениях и имеет относительно небольшие габариты — около 29 на 48 мм в зависимости от конкретного исполнения. Прямой патрубок обеспечивает удобный монтаж кабельной линии.

Надёжность и условия применения

Разъём рассчитан на многократные сочленения и расчленения — порядка 500 циклов. Наработка составляет обычно не менее 1000 часов работы, что характерно для серии 2РМТ. Соединитель предназначен для эксплуатации в нормальных климатических условиях. Теплостойкость изолятора достигает примерно 100 градусов Цельсия. Герметизация по кабелю и внешней атмосфере не предусмотрена.

1. Ресурс сочленений: порядка 500 циклов.
2. Наработка: обычно не менее 1000 часов.
3. Теплостойкость изолятора: до примерно 100 градусов Цельсия.
4. Исполнение: негерметичное, для нормальных климатических условий.

Область применения

Благодаря сочетанию десяти серебрёных контактов, компактного корпуса и устойчивости к умеренным климатическим воздействиям, соединитель 2РМТ22КПЭ10Г1В1В применяется в составе радиоэлектронной аппаратуры, промышленных устройств и военной техники. Он подходит для соединения кабельных линий с печатными платами и другими устройствами там, где требуется надёжная коммутация цепей постоянного и переменного тока до 560 В и многократное подключение и отключение. Артикул изделия — 80215, категория — 2РМТ22, производитель — «Элекон».
