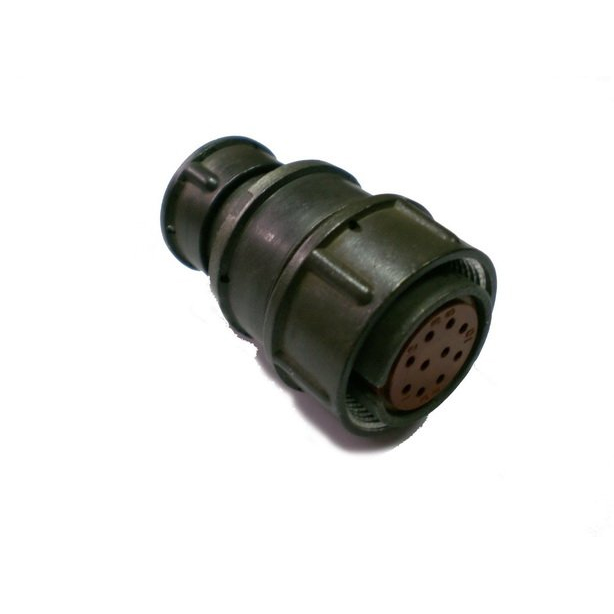

Назначение соединителя 2РМТ22КПЭ10Г1В1В

2РМТ22КПЭ10Г1В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, выпускаемый в виде кабельной розетки. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, отдельных узлов и блоков — в составе электро- и радиоаппаратуры. Соединитель относится к классу изделий общего назначения и применяется как в аппаратуре специального, так и в аппаратуре общего назначения.

Конструкция ориентирована на эксплуатацию в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация цепей при воздействии неблагоприятных климатических и механических факторов. Тропикоустойчивое исполнение позволяет использовать изделие в условиях повышенной влажности и температуры, характерных для жаркого и влажного климата.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, подтверждённые для данного изделия. Все значения указаны в соответствии с данными производителя.

• Тип изделия: розетка кабельная, низкочастотная, цилиндрическая, негерметичная, тропикоустойчивая.
• Посадочный диаметр: 22 миллиметра.
• Количество контактов: 10 извлекаемых контактов.
• Диаметр контактов: 1,0 миллиметра.
• Тип сочленения: резьбовое.
• Климатическое исполнение: всеклиматическое исполнение В по ГОСТ 15150-69.
• Монтаж: обжимка или пайка на кабель с прямым патрубком.
• Рабочее напряжение: до 560 вольт постоянного и переменного тока при частоте до 3 мегагерц.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям: диапазон от 1 до 1000 герц с ускорением до 490 метров на секунду в квадрате.
• Устойчивость к ударам: ускорение до 5000 метров на секунду в квадрате.
• Влагостойкость: до 98 процентов относительной влажности при температуре плюс 40 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Перечисленные характеристики определяют область применения изделия и допустимые режимы работы. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей, а извлекаемые контакты позволяют выполнять монтаж и обслуживание жгутов и кабельных сборок.

Применение и условия эксплуатации

Соединитель 2РМТ22КПЭ10Г1В1В применяется для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения. Он востребован там, где необходимо соединять и разъединять провода, кабели, узлы и блоки в процессе сборки, настройки или эксплуатации изделий.

Всеклиматическое исполнение В по ГОСТ 15150-69 и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия допускают использование соединителя в аппаратуре, эксплуатируемой в различных климатических зонах. Устойчивость к вибрациям и ударам позволяет применять изделие в составе оборудования, подвергающегося механическим воздействиям. Тропикоустойчивое исполнение и стойкость к влажности до 98 процентов при плюс 40 градусах Цельсия делают возможной работу в условиях повышенной влажности.

Монтаж выполняется обжимкой или пайкой на кабель с прямым патрубком, что даёт возможность использовать соединитель как в промышленной сборке, так и при ремонте и обслуживании аппаратуры. Минимальная наработка 5000 часов и срок сохраняемости 25 лет подтверждают ресурсные характеристики изделия.

Происхождение и выпуск

Соединитель 2РМТ22КПЭ10Г1В1В произведён заводом «Элекон». Выпуск изделия охватывает период с 2015 по 2026 год, включая партии 2017–2018 годов, прошедшие приёмку отдела технического контроля. Артикул изделия — 3471, категория — 2РМТ22. Производитель в предоставленных данных не указан отдельной строкой, однако сведения о выпуске подтверждают происхождение изделия от завода «Элекон».
