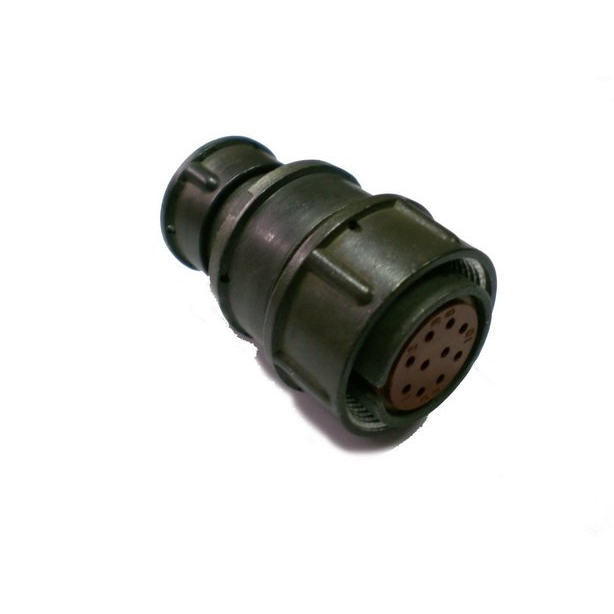

Назначение соединителя 2РМТ22КПЭ10Г1В1В

Соединитель 2РМТ22КПЭ10Г1В1В представляет собой электрический низкочастотный цилиндрический разъём, применяемый в электронике и радиотехнике. Его основное назначение — соединение и разъединение электрических цепей, таких как провода и кабели, в оборудовании общего назначения. Изделие относится к категории 2РМТ22 и выпускается в негерметичном тропикоустойчивом исполнении.

Артикул товара — 3466. Конструктивно разъём состоит из двух ответных частей: вилки и розетки. Такое исполнение обеспечивает удобство монтажа, возможность быстрой замены элементов цепи и надёжную коммутацию при эксплуатации в составе радиоэлектронной аппаратуры.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся непосредственно к данной модели и подтверждены сведениями каталога.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Количество контактов: 10.
• Рабочее напряжение: максимум 560 Вольт (в отдельных случаях — до 700 Вольт).
• Максимальная токовая нагрузка на одиночный контакт: 7 Ампер при диаметре контакта 1,0 миллиметра.
• Сопротивление контакта: не более 5 миллиом для контактов диаметром 1,0 миллиметра.
• Сопротивление изоляции: не менее 1000 мегаом в нормальных климатических условиях.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.

Конструкция и материалы

Корпус соединителя выполнен из алюминиевого сплава, что обеспечивает сочетание лёгкости и механической прочности. Контакты могут иметь покрытие из серебра или золота, улучшающее проводимость и устойчивость к коррозии. Совокупность применённых материалов позволяет изделию сохранять рабочие свойства в условиях повышенной влажности и перепадов температур, характерных для тропического климата.

Устойчивость к механическим воздействиям

Соединитель рассчитан на эксплуатацию при вибрационных нагрузках в диапазоне частот от 1 до 5000 Герц с ускорением до 490 метров на секунду в квадрате. Изделие также устойчиво к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и к многократным ударам с ускорением до 1000 метров на секунду в квадрате. Это делает его пригодным для установки в аппаратуре, подверженной тряске и вибрации.

Область применения

Соединители серии 2РМТ широко используются в радиоэлектронной аппаратуре, а также в устройствах, где требуется надёжное соединение электрических цепей. Модель 2РМТ22КПЭ10Г1В1В может применяться как в условиях общего назначения, так и в более специфических приложениях, включая тропические условия эксплуатации. Благодаря десяти контактам, рассчитанным на ток до 7 Ампер и напряжение до 560 Вольт, разъём подходит для коммутации цепей питания и сигнальных линий в составе промышленного и бытового электронного оборудования.

Устойчивость к вибрации и ударам, а также расширенный температурный диапазон позволяют использовать изделие в составе приборов, работающих в неотапливаемых помещениях, на подвижных объектах и в других условиях, где предъявляются повышенные требования к механической стойкости соединений.

Комплектация и данные изготовителя

Информация о стране производства, конкретном изготовителе, гарантийных обязательствах и комплекте поставки в предоставленных данных отсутствует. Сведения о товаре относятся к 2019 году. Перед применением рекомендуется уточнять актуальные параметры и условия поставки у поставщика, поскольку приведённые характеристики отражают подтверждённые на момент публикации значения.
