Назначение разъема 2РМТ22КПЭ10Г1В1В

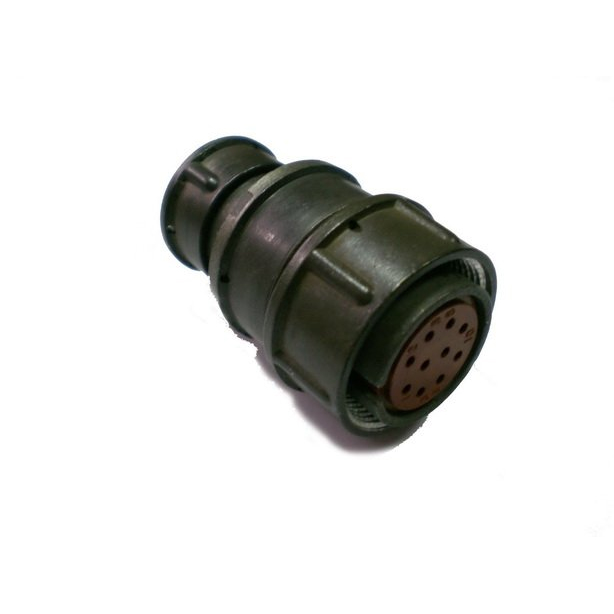

Разъем 2РМТ22КПЭ10Г1В1В — это кабельная розетка серии 2РМТ, предназначенная для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в электро- и радиоаппаратуре специального и общего назначения, где требуется надежное соединение проводов и кабелей.

Конструктивно разъем относится к негерметичным, тропикоустойчивым цилиндрическим низкочастотным соединителям. Такое исполнение позволяет использовать его в условиях повышенной влажности и температуры, что делает его востребованным в промышленных приложениях.

Подтвержденные технические характеристики

Ниже приведены характеристики, заявленные для данной модели разъема. Часть параметров зависит от типа контактов и номинала конкретного исполнения, поэтому указаны предельные значения.

• Тип соединителя: негерметичный, тропикоустойчивый, цилиндрический низкочастотный.
• Количество контактов: 10.
• Рабочее напряжение: до 560 В, в зависимости от типа контактов номинал может достигать 700 В.
• Максимальная токовая нагрузка: до 7 А на контакт и до 58 А на соединитель в целом.
• Диаметр контакта: 1,0 мм.
• Рабочая температура: до 100 °C.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальный срок службы: до 15 лет с учетом условий эксплуатации.

Конструкция и габаритные размеры

Разъем состоит из двух частей: розетки, которая может быть кабельной или блочной, и вилки, также кабельной или блочной. Эти части допускается использовать в различных комбинациях, обеспечивая надежное соединение электрических цепей, включая провода и кабели.

Посадочный диаметр изделия составляет 22 мм. Максимальная длина корпуса — 29 мм. Масса разъема — не более 30,6 г. Такие габариты позволяют использовать его в компактных устройствах и жгутах, где важна экономия монтажного пространства.

Применение и условия эксплуатации

Разъем 2РМТ22КПЭ10Г1В1В применяется для передачи электрического тока в составе электро- и радиоаппаратуры. Он подходит для работы при повышенной влажности и температуре, что подтверждается тропикоустойчивым исполнением.

Благодаря универсальности и надежности разъемы серии 2РМТ широко используются в различных промышленных приложениях, где требуется стабильное электрическое соединение и продолжительный срок службы. Конкретная комплектация и страна производства в предоставленных данных не указаны.
