Назначение соединителя 2РМТ22КП34Ш3В1В

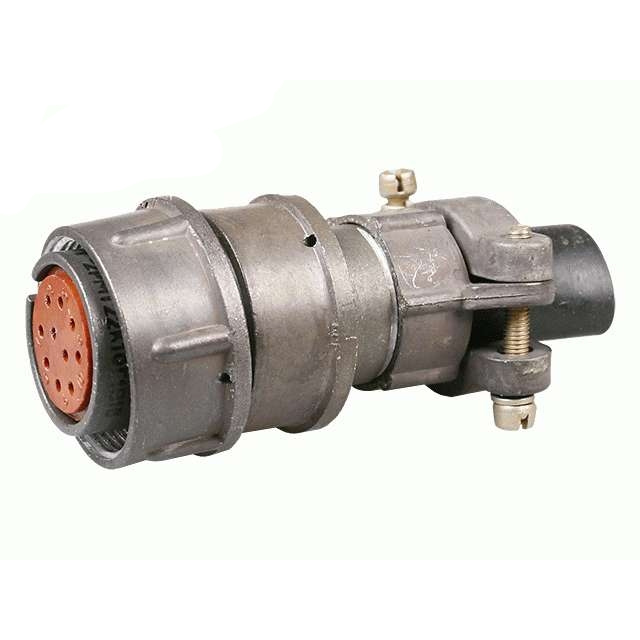

2РМТ22КП34Ш3В1В — это цилиндрический низкочастотный соединитель серии 2РМТ с посадочным диаметром корпуса 22 мм. Изделие предназначено для надежного соединения электрических цепей в приборах и оборудовании. Вилка кабельного исполнения применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока с частотой до 3 МГц.

Артикул изделия — 3419, категория — 2РМТ22. Соединитель относится к классу извлекаемых контактных систем с резьбовой фиксацией сочленения, что обеспечивает устойчивость к механическим нагрузкам и вибрации.

Подтверждённые особенности и технические характеристики

Конструкция вилки включает 4 контакта в комбинации Ш3: два контакта диаметром 2 мм и два контакта диаметром 3 мм. Такое сочетание позволяет коммутировать цепи с разной токовой нагрузкой в одном соединителе.

• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка на контакты диаметром 2 мм — до 18 А.
• Токовая нагрузка на контакты диаметром 3 мм — до 32 А.
• Суммарная токовая нагрузка — до 80 А.
• Сечение подсоединяемого провода — до 1,5 квадратного миллиметра для контактов 2 мм.
• Сечение подсоединяемого провода — до 6 квадратных миллиметров для контактов 3 мм.
• Сопротивление контакта диаметром 2 мм — не более 0,0016 Ом.
• Сопротивление контакта диаметром 3 мм — не более 0,0008 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Исполнение вилки — кабельное (КП) без патрубка, негерметичное, тропикоустойчивое, теплостойкое до 100 градусов Цельсия, всеклиматическое (В).

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава АЛ-22. Изоляторы выполнены из прессматериала АГ-4. Штыри контактов изготовлены из латуни ЛС59-1 и имеют серебряное покрытие. Монтаж навесной (объемный), контакты цилиндрические и извлекаемые.

Условия эксплуатации и надежность

Соединитель работоспособен при температурах от минус 60 до плюс 100 градусов Цельсия с учетом перегрева контактов до плюс 180 градусов Цельсия. Изделие выдерживает линейное ускорение до 2000 метров на секунду в квадрате и вибрацию в диапазоне от 1 до 5000 Герц.

1. Ресурс наработки — 1000 часов.
2. Количество сочленений-расчленений — 500 циклов.
3. Срок сохраняемости — 15 лет.

Применение

2РМТ22КП34Ш3В1В применяется для соединения электрических цепей в приборах и оборудовании, включая электро- и радиоаппаратуру. Благодаря всеклиматическому исполнению и тропикоустойчивости соединитель подходит для эксплуатации в условиях повышенной влажности и переменных температур. Резьбовая фиксация сочленения и стойкость к вибрации делают его пригодным для оборудования, подверженного механическим воздействиям.

Соединитель рассчитан на коммутацию цепей постоянного и переменного тока с частотой до 3 МГц. Сочетание контактов разного диаметра позволяет использовать изделие как для силовых, так и для сигнальных цепей в пределах одной вилки.
