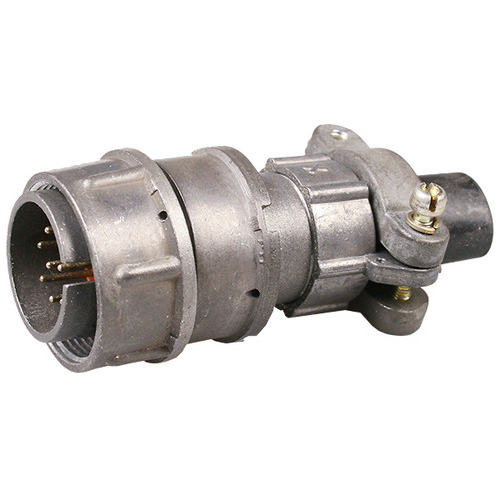

Назначение соединителя 2РМТ22КП 10Ш1В1В

2РМТ22КП 10Ш1В1В — цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения серии 2РМТ. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в электро- и радиоаппаратуре общего и специального назначения. Соединитель применяется для внутреннего монтажа на блок или на кабель и обеспечивает механическую фиксацию за счёт резьбового соединения.

Расшифровка обозначения

Маркировка 2РМТ22КП 10Ш1В1В построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия.

• 2РМТ — тип соединителя: цилиндрический низкочастотный тропикоустойчивый.
• 22 — условный размер корпуса, соответствующий посадочному диаметру 22 мм.
• КП — кабельное исполнение с прямым патрубком.
• 10Ш — количество контактов и материал покрытия: 10 контактов с серебряным покрытием.
• 1В1В — теплостойкость до 100 °С и всеклиматическое исполнение.

Подтверждённые технические характеристики

Ниже приведены параметры, соответствующие данному исполнению соединителя.

• Число контактов — 10, диаметр каждого контакта — 1 мм, покрытие — серебро.
• Максимальный ток на контакт — 7 А.
• Рабочее напряжение — 560 В, максимальное напряжение — 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 °С.
• Материал корпуса — металл, материал изолятора — карболит.
• Частотный диапазон рабочих цепей — до 3 МГц.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в жёстких условиях. Он выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате. Минимальная наработка изделия составляет 5000 часов, срок хранения — 25 лет, а количество циклов соединения и разъединения — до 500. Тропикоустойчивое и всеклиматическое исполнение позволяет применять соединитель в аппаратуре, эксплуатируемой в различных климатических зонах.

Применение

2РМТ22КП 10Ш1В1В используется для коммутации электрических цепей внутри блоков и на кабельных сборках. Кабельный корпус с прямым патрубком упрощает ввод и закрепление провода, а резьбовая фиксация исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Изделие подходит для электро- и радиоаппаратуры общего и специального назначения, где требуется стабильная передача сигнала и питания постоянного либо переменного тока частотой до 3 МГц.

Комплектация и особенности конструкции

Соединитель выполнен в металлическом корпусе с изолятором из карболита. Контакты изготовлены с серебряным покрытием, что снижает переходное сопротивление и повышает надёжность электрического соединения. Исполнение 1В1В обеспечивает теплостойкость до 100 °С и всеклиматическую стойкость. Сведения о производителе, стране производства, сертификатах, гарантии и точном составе комплекта поставки в предоставленных данных отсутствуют.
