Назначение соединителя 2РМТ22К4Ш3В1В

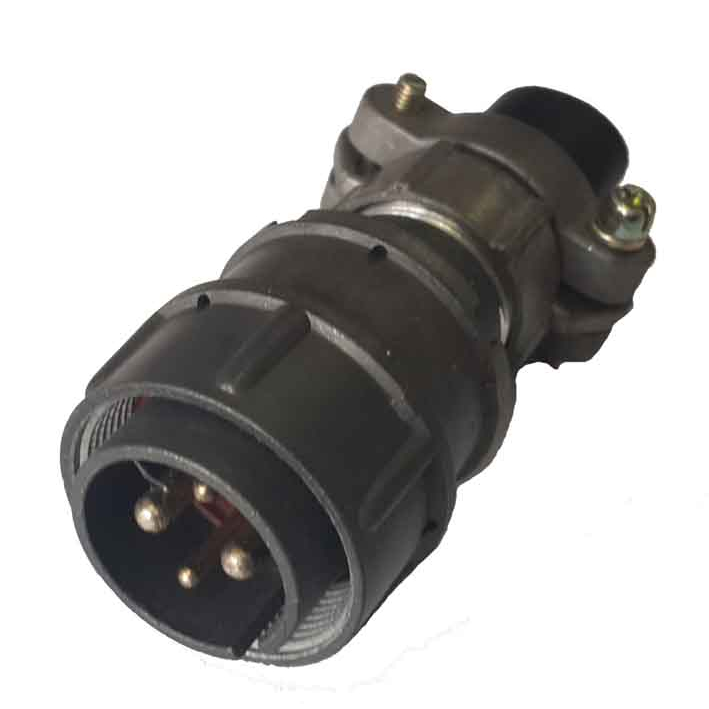

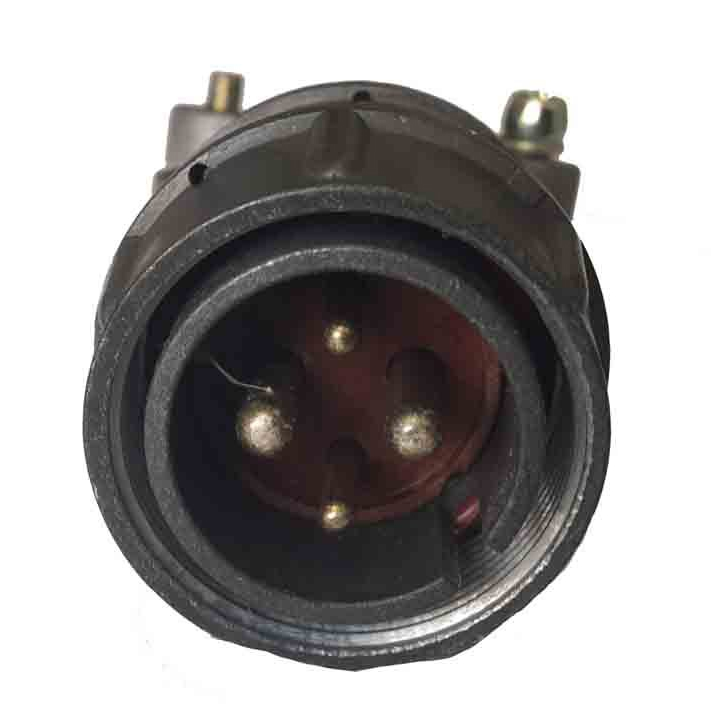

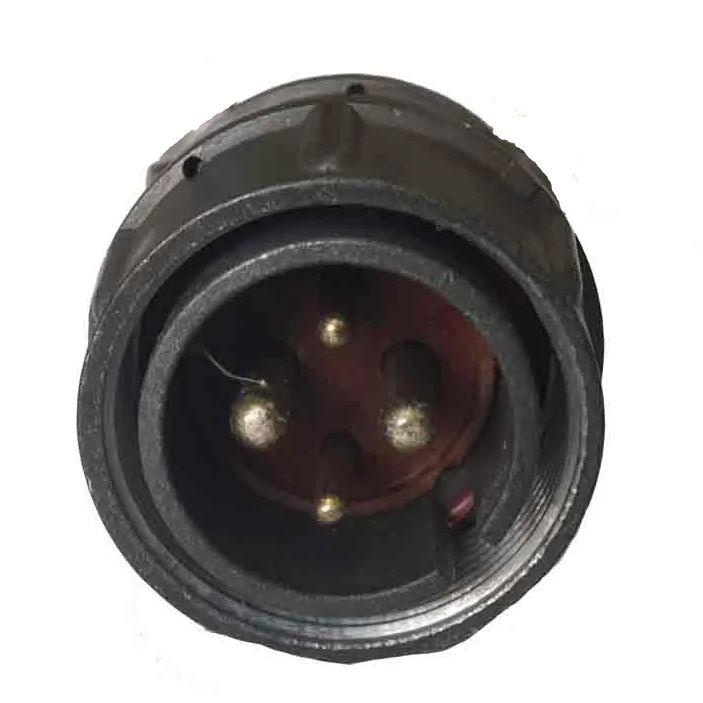

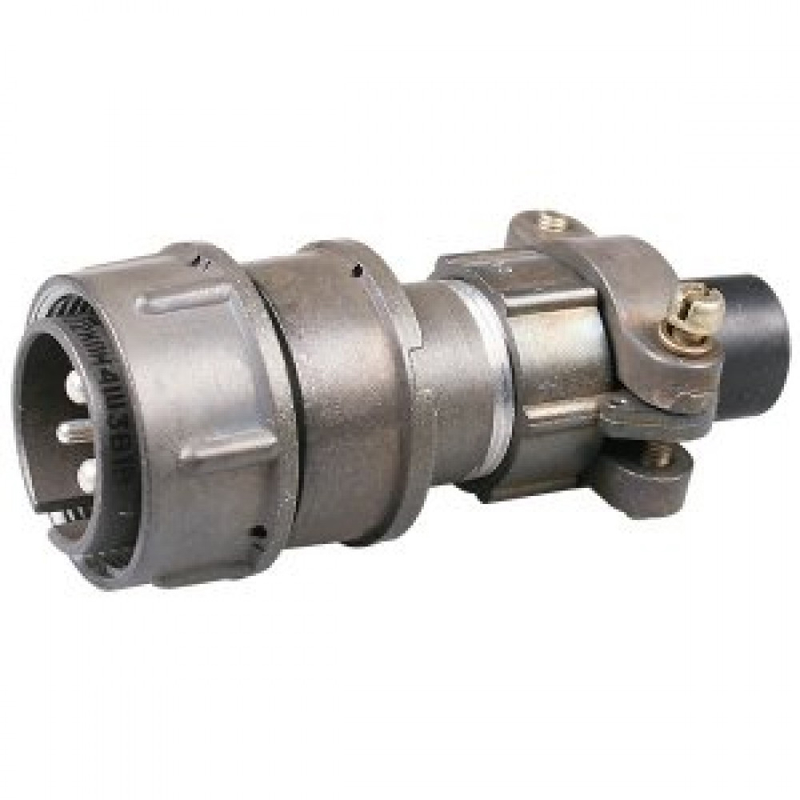

2РМТ22К4Ш3В1В — это вилка кабельного типа из серии цилиндрических соединителей 2РМТ производства АО «Завод Элекон». Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется передача значительной токовой нагрузки при сохранении компактных габаритов корпуса условного размера 22.

Конструкция вилки рассчитана на эксплуатацию в составе кабельных сборок и жгутов промышленного назначения. Резьбовой метод соединения обеспечивает механическую фиксацию ответной части и стабильный электрический контакт при вибрационных и ударных воздействиях.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя.

• Условный размер корпуса — 22.
• Комбинация контактов: 4 контакта диаметром 2 мм и 3 контакта диаметром 3 мм.
• Метод соединения — резьбовой.
• Покрытие контактов — серебро.
• Материал изолятора — карболит.
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое.
• Сопротивление контактов диаметром 2 мм — до 1,6 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Совокупность этих параметров определяет устойчивость вилки к перепадам температуры и к воздействию факторов внешней среды, что подтверждается всеклиматическим исполнением.

Допустимые токовые нагрузки

Соединитель подходит для промышленного оборудования, где требуется высокая токовая нагрузка. Для контактов диаметром 2 мм допустимый ток составляет до 18 А на каждый контакт. Для контактов диаметром 3 мм допустимый ток достигает 32 А на каждый контакт. Суммарная нагрузка при задействовании четырех контактов диаметром 2 мм может составлять до 80 А.

Такое распределение токов позволяет использовать вилку как в силовых цепях, так и в цепях управления, объединяя в одном корпусе контакты разного диаметра под разные задачи.

Область применения

Вилка 2РМТ22К4Ш3В1В востребована в промышленном оборудовании, где необходимы разъемные соединения с повышенной токовой нагрузкой и широким температурным диапазоном. Резьбовая фиксация и серебряное покрытие контактов делают ее пригодной для оснащения, работающего в условиях вибрации и переменных температур. Низкое переходное сопротивление контактов и высокое сопротивление изоляции способствуют стабильной работе электрических цепей постоянного и переменного тока частотой до 3 МГц.

Комплектация и маркировка

Артикул изделия — 3417. Категория — 2РМТ22. Производитель — Элекон. Название модели — 2РМТ22К4Ш3В1В. Типичный вид разъема серии 2РМТ представлен с красными контактами на белом фоне.
