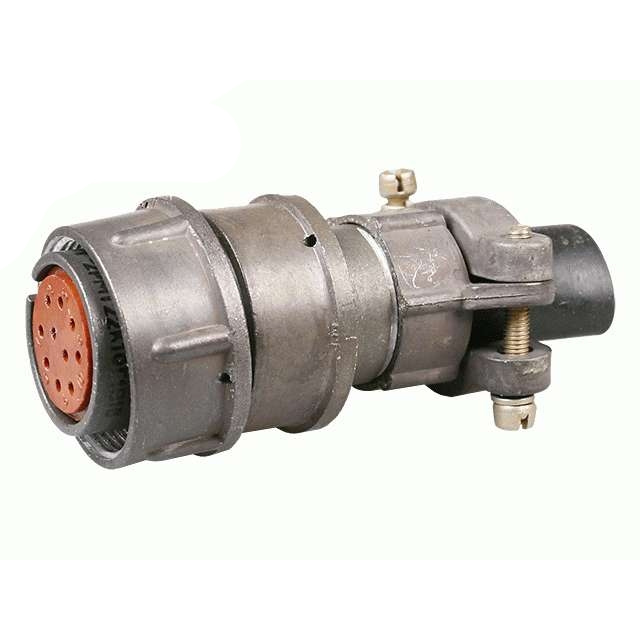

2РМТ22К4Г3В1В «ОТК» Элекон

Цена:

2800 ₽

Производитель: Элекон

Технические характеристики

Разъём 2РМТ22К4Г3В1В «Элекон» – это низкочастотный цилиндрический электромеханический разъём на 4 контакта, относящийся к серии 2РМТ от завода «Элекон», предназначенный для соединения в электрических цепях постоянного и переменного тока. Обозначение «ОТК» означает, что изделие прошло приёмку отдела технического контроля предприятия‑изготовителя.

Разъём 2РМТ22К4Г3В1В используется в приборных и кабельных соединениях внутри изделий, в том числе в промышленной автоматике, измерительных и электронных устройствах. Он рассчитан на работу в электрических цепях постоянного и переменного тока, в том числе с частотой до 3 МГц.

Количество контактов: 4.
Рабочий ток на контакт: от примерно 4 А до 36 А (в зависимости от комплектации и условий монтажа).
Максимальное рабочее напряжение: до 700 В постоянного/переменного тока.
Сопрототивление изоляции: не менее 5000 МОм.
Электрическая прочность изоляции: порядка 1850–2300 В при приложении повышенного напряжения (в зависимости от номинала рабочего напряжения).

Посадочный диаметр корпуса: 22 мм (типоразмер 22).
Вид корпуса: кабельный, монтажная часть выполнена без патрубка, прямая или угловая, в зависимости от конкретного исполнения.
Контакты обычно имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и хорошую стойкость к окислению.
Контакты размещены в специализированном ударопрочном основании (часто карболит или аналогичный материал) и металлическом корпусе.

Исполнение всеклиматическое «В2.1» по ГОСТ 15150‑69, что позволяет использовать разъём в широком диапазоне температур и влажности.
Теплостойкость: до примерно 100 °C.
Минимальная наработка: порядка 1000 часов.
Число сочленений‑расчленений: не менее 500 циклов.
Гамма‑процентный срок сохраняемости: до 15 лет в упаковке при соблюдении условий хранения.

Габаритные размеры типового разъёма: около 27×29 мм, что характерно для типоразмера 22К.
Масса: примерно 25 г.).

Описание

2РМТ22К4Г3В1В

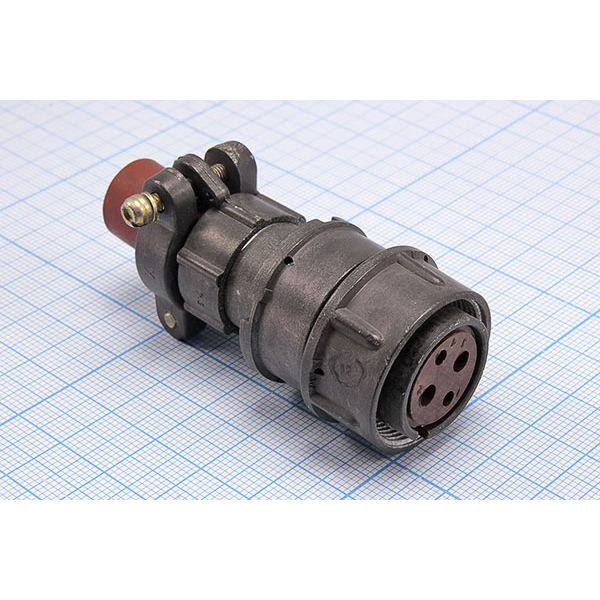

2РМТ22К4Г3В1В — кабельная розетка серии 2РМТ для надёжных электрических соединений

2РМТ22К4Г3В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде кабельной розетки. Разъём применяется для разъёмного соединения цепей постоянного и переменного тока, включая сигнальные и силовые линии с рабочей частотой до 3 МГц. Конструкция рассчитана на внутренний объёмный монтаж и использование в аппаратуре, где важны механическая прочность, стабильность контакта и устойчивость к климатическим воздействиям.

Основные особенности 2РМТ22К4Г3В1В

Модификация 2РМТ22К4Г3В1В относится к соединителям с условным размером корпуса 22. Буква «К» в обозначении указывает на кабельное исполнение корпуса, а символ «Г» обозначает герметичное исполнение. В разъёме применена четырёхконтактная схема: контакты розеточного типа имеют диаметры 2 и 3 мм, а их рабочая поверхность выполнена с серебряным покрытием.

Резьбовое сочленение обеспечивает надёжную фиксацию пары разъёмов, а одношпоночная поляризация исключает неверную ориентацию при подключении. Такое решение особенно важно в оборудовании с плотной компоновкой, вибрацией и необходимостью регулярного обслуживания.

Технические характеристики

Параметр	Значение
Тип изделия	Кабельная розетка
Серия	2РМТ
Условный размер корпуса	22
Количество контактов	4
Тип контактов	Розеточные
Диаметры контактов	2 мм и 3 мм
Покрытие контактов	Серебро
Максимальное рабочее напряжение	До 560–700 В, в зависимости от условий применения
Рабочая частота переменного тока	До 3 МГц
Сопротивление контактов Ø 2 мм	Не более 1,6 мОм
Сопротивление контактов Ø 3 мм	Не более 0,8 мОм
Сопротивление изоляции	Не менее 5000 МОм
Ёмкость между контактами	Не более 6 пФ
Рабочий температурный диапазон	От −60 до +100 °C
Число сочленений и расчленений	До 500
Минимальная наработка	Не менее 1000 часов
Габаритные размеры	Около 27 × 29 мм
Масса	Около 25 г

Характеристики подтверждают пригодность соединителя для низкочастотных цепей, включая линии питания, управления, контроля и межблочные подключения.

Расшифровка маркировки

Маркировка 2РМТ22К4Г3В1В отражает конструктивные и эксплуатационные признаки изделия:

2РМТ — серия цилиндрических малогабаритных низкочастотных соединителей.
22 — условный размер корпуса.
К — кабельное исполнение.
4 — контактная схема на четыре контакта.
Г — герметичное исполнение.
3 — вариант контактной группы, включающий контакты разных диаметров.
В1 — исполнение по конструктивным параметрам серии.
В — всеклиматическое исполнение по ГОСТ 15150-69.

Где используется разъём

Разъём 2РМТ22К4Г3В1В подходит для аппаратуры, в которой требуется надёжное многократное подключение кабельных линий без нарушения целостности электрических цепей. Его используют в следующих направлениях:

Промышленная автоматика и системы управления.
Измерительная, испытательная и диагностическая аппаратура.
Источники питания, преобразовательная техника и распределительные устройства.
Электрооборудование транспортных, специальных и стационарных комплексов.
Системы связи, телеметрии и передачи низкочастотных сигналов.
Блоки управления, шкафы автоматики и внутренние межблочные кабельные соединения.

Герметичное исполнение и широкий температурный диапазон позволяют применять 2РМТ22К4Г3В1В в оборудовании, работающем при повышенной влажности, вибрации, температурных перепадах и других неблагоприятных внешних факторах. Серия 2РМТ также характеризуется устойчивостью к вибрационным и ударным нагрузкам, что расширяет область её применения в промышленной и специализированной технике.

Что учитывать при применении

При проектировании или ремонте оборудования следует проверять не только общую маркировку разъёма, но и полное соответствие ответной части. Ключевыми параметрами являются контактная схема, тип контактов, взаимное расположение гнёзд, диаметр контактов, конструкция корпуса, поляризация и вариант климатического исполнения.

Для сохранения паспортных характеристик важно соблюдать допустимые токовые нагрузки для каждого контакта, правильно подбирать сечение проводников и исключать загрязнение контактных поверхностей. Серебряное покрытие снижает переходное сопротивление, однако при длительной эксплуатации в сложной среде рекомендуется периодически контролировать состояние контактов и качество резьбовой фиксации.

2РМТ22К4Г3В1В представляет собой функциональное решение для кабельных подключений в цепях питания и управления, где необходимы компактность, герметичность, устойчивость к внешним воздействиям и стабильность электрического соединения.
