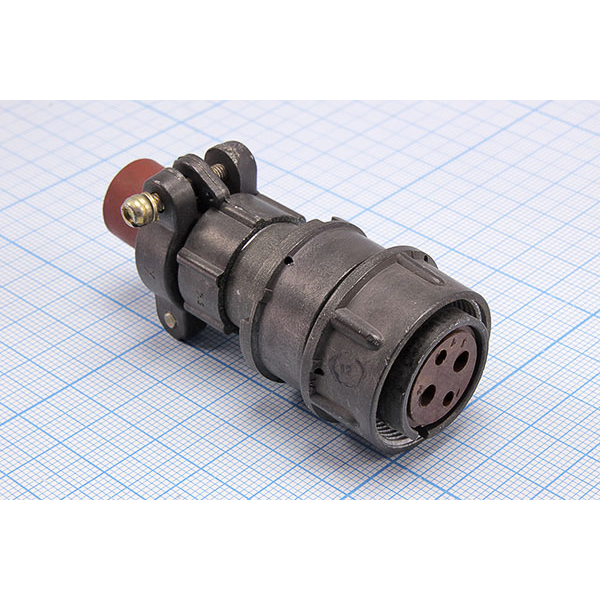

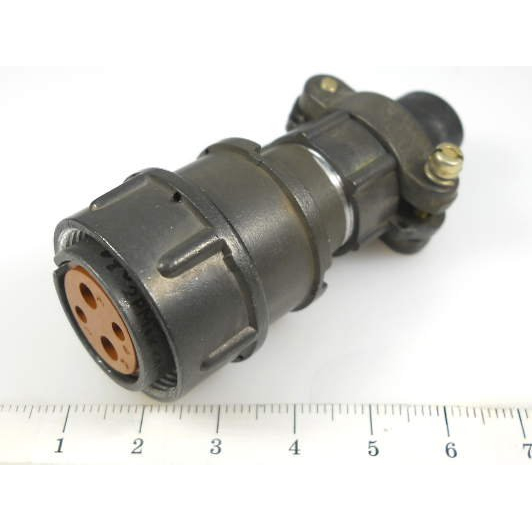

2РМТ22К4Г3В1В — кабельная розетка серии 2РМТ для надёжных электрических соединений

2РМТ22К4Г3В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде кабельной розетки. Разъём применяется для разъёмного соединения цепей постоянного и переменного тока, включая сигнальные и силовые линии с рабочей частотой до 3 МГц. Конструкция рассчитана на внутренний объёмный монтаж и использование в аппаратуре, где важны механическая прочность, стабильность контакта и устойчивость к климатическим воздействиям.

Основные особенности 2РМТ22К4Г3В1В

Модификация 2РМТ22К4Г3В1В относится к соединителям с условным размером корпуса 22. Буква «К» в обозначении указывает на кабельное исполнение корпуса, а символ «Г» обозначает герметичное исполнение. В разъёме применена четырёхконтактная схема: контакты розеточного типа имеют диаметры 2 и 3 мм, а их рабочая поверхность выполнена с серебряным покрытием.

Резьбовое сочленение обеспечивает надёжную фиксацию пары разъёмов, а одношпоночная поляризация исключает неверную ориентацию при подключении. Такое решение особенно важно в оборудовании с плотной компоновкой, вибрацией и необходимостью регулярного обслуживания.

Технические характеристики

Характеристики подтверждают пригодность соединителя для низкочастотных цепей, включая линии питания, управления, контроля и межблочные подключения.

Расшифровка маркировки

Маркировка 2РМТ22К4Г3В1В отражает конструктивные и эксплуатационные признаки изделия:

• 2РМТ — серия цилиндрических малогабаритных низкочастотных соединителей.

• 22 — условный размер корпуса.

• К — кабельное исполнение.

• 4 — контактная схема на четыре контакта.

• Г — герметичное исполнение.

• 3 — вариант контактной группы, включающий контакты разных диаметров.

• В1 — исполнение по конструктивным параметрам серии.

• В — всеклиматическое исполнение по ГОСТ 15150-69.

Где используется разъём

Разъём 2РМТ22К4Г3В1В подходит для аппаратуры, в которой требуется надёжное многократное подключение кабельных линий без нарушения целостности электрических цепей. Его используют в следующих направлениях:

• Промышленная автоматика и системы управления.

• Измерительная, испытательная и диагностическая аппаратура.

• Источники питания, преобразовательная техника и распределительные устройства.

• Электрооборудование транспортных, специальных и стационарных комплексов.

• Системы связи, телеметрии и передачи низкочастотных сигналов.

• Блоки управления, шкафы автоматики и внутренние межблочные кабельные соединения.

Герметичное исполнение и широкий температурный диапазон позволяют применять 2РМТ22К4Г3В1В в оборудовании, работающем при повышенной влажности, вибрации, температурных перепадах и других неблагоприятных внешних факторах. Серия 2РМТ также характеризуется устойчивостью к вибрационным и ударным нагрузкам, что расширяет область её применения в промышленной и специализированной технике.

Что учитывать при применении

При проектировании или ремонте оборудования следует проверять не только общую маркировку разъёма, но и полное соответствие ответной части. Ключевыми параметрами являются контактная схема, тип контактов, взаимное расположение гнёзд, диаметр контактов, конструкция корпуса, поляризация и вариант климатического исполнения.

Для сохранения паспортных характеристик важно соблюдать допустимые токовые нагрузки для каждого контакта, правильно подбирать сечение проводников и исключать загрязнение контактных поверхностей. Серебряное покрытие снижает переходное сопротивление, однако при длительной эксплуатации в сложной среде рекомендуется периодически контролировать состояние контактов и качество резьбовой фиксации.

2РМТ22К4Г3В1В представляет собой функциональное решение для кабельных подключений в цепях питания и управления, где необходимы компактность, герметичность, устойчивость к внешним воздействиям и стабильность электрического соединения.
