2РМТ22К10Ш1В1В Элекон

Цена:

1250 ₽

Производитель: Элекон

Технические характеристики

Разъем 2РМТ22К10Ш1В1В производства «Элекон» относится к серии низкочастотных цилиндрических соединителей 2РМТ, предназначенных для соединения сигнальных и силовых цепей в аппаратуре радиоэлектроники и промышленного оборудования.

По обозначению 2РМТ22К10Ш1В1В:

тип разъема – низкочастотный цилиндрический 2РМТ;
условный размер (диаметр корпуса) – 22 мм;
К – кабельный разъем (вилка, рассчитанная на крепление к кабелю);
10 – 10 контактов в одном корпусе;
Ш1 – вид сочетания контактов: все контакты диаметром 1,0 мм;
В – серебряное покрытие контактов;
1В1В – всеклиматическое исполнение, предназначенное для работы в широком диапазоне температур и повышенными требованиями к стойкости к внешним воздействиям.

максимальное рабочее напряжение – до 560 В переменного или постоянного тока;
номинальный ток на контакт∅1,0 \varnothing 1{,}0∅ 1, 0 мм – обычно в диапазоне 5–8 А, что обеспечивает приемлемую нагрузку для сигнальных и слаботочных цепей;
сопротивление электрического контакта – не более 5 мОм на переходе, что гарантирует низкие потери и хорошую проводимость;
сопротивление изоляции – не менее 1000 МОм, что обеспечивает высокую надежность изоляции между контактами;
рабочий температурный диапазон – примерно от −60 °C до +100 °C, что соответствует тропико‑ и всеклиматическому исполнению;
разъем рассчитан на многократные включения–выключения и обеспечение длительной сохраняемости соединения в условиях вибрации и ударных нагрузок.

Корпус 2РМТ22К10Ш1В1В, как правило, выполнен из металла с пластмассовой или карболитовой контактной частью, контакты – извлекаемые, с серебряным покрытием, что снижает окисление и улучшает надежность контакта. Разъем применяется в блочной и приборной аппаратуре, в том числе для присоединения кабельных жгутов, модулей и блоков, где важны тропико‑ / всеклиматическое исполнение, защита от внешних воздействий и надежность приборных соединений.

Описание

2РМТ22К10Ш1В1В

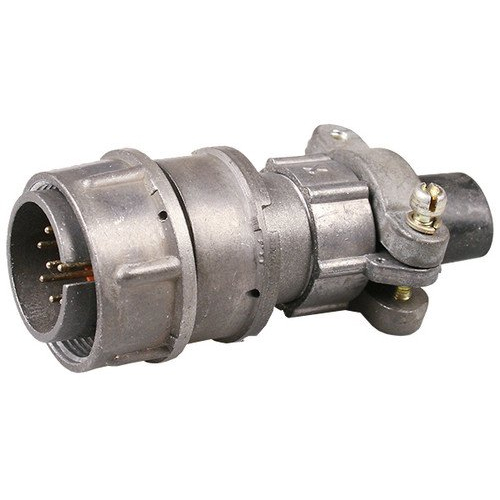

2РМТ22К10Ш1В1В: цилиндрический разъём для надёжных электрических соединений

2РМТ22К10Ш1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, предназначенный для объёмного монтажа и работы в цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям разъёмное соединение кабельных линий и аппаратуры.

Расшифровка маркировки

Обозначение 2РМТ22К10Ш1В1В содержит ключевые сведения о конструкции и исполнении изделия:

Элемент маркировки	Значение
2РМТ	Негерметичный тропикоустойчивый цилиндрический низкочастотный соединитель
22	Условный размер корпуса
К	Кабельное исполнение корпуса
10	Количество контактов
Ш	Штыревая контактная часть
1	Первое сочетание контактов; 10 контактов диаметром 1 мм
В	Серебряное покрытие контактов
1	Теплостойкость до +100 °C
В	Всеклиматическое исполнение

Таким образом, 2РМТ22К10Ш1В1В представляет собой кабельную часть соединителя с десятью штыревыми контактами диаметром 1 мм. Серебряное покрытие контактных поверхностей способствует формированию стабильного электрического контакта при многократных соединениях и разъединениях. Для аналогичного исполнения серии 2РМТ указываются 10 контактов, серебряное покрытие, теплостойкость 100 °C и всеклиматическое исполнение.

Основные технические параметры

Разъёмы семейства 2РМТ с корпусом условного размера 22 и десятиконтактной вставкой рассчитаны на применение в силовых, сигнальных и управляющих цепях оборудования. Типовые параметры для исполнения с контактами диаметром 1 мм включают:

Максимальное рабочее напряжение — до 560 В.
Допустимый ток на один контакт — до 7 А.
Допустимый суммарный ток через соединитель — до 58 А.
Сопротивление контакта — не более 5 мОм.
Сопротивление изоляции при нормальных условиях — не менее 5000 МОм.
Ёмкость между контактами — не более 6 пФ.
Рабочий температурный диапазон — от −60 до +100 °C.
Стойкость к синусоидальной вибрации в диапазоне 1–5000 Гц.
Ресурс сочленений и расчленений — до 500 циклов.

Указанные параметры следует рассматривать как типовые для данной размерной группы и контактного сочетания серии 2РМТ. При разработке конкретного устройства необходимо сверять требования к изделию с применимой технической документацией, условиями эксплуатации и схемой распределения токовой нагрузки по контактам.

Конструктивные особенности

Кабельное исполнение 2РМТ22К10Ш1В1В предназначено для установки на конце кабеля. Цилиндрический корпус и резьбовой способ сочленения обеспечивают надёжную механическую фиксацию соединённых частей, что особенно важно при вибрациях, ударах и периодическом обслуживании аппаратуры.

Штыревая часть разъёма должна соединяться с ответной розеточной частью той же серии, размера корпуса и сочетания контактов. Для корректного сопряжения необходимо совпадение:

Типа соединителя — 2РМТ.
Условного размера корпуса — 22.
Числа контактов — 10.
Сочетания контактов — 1.
Полярности контактной части — штыри должны сопрягаться с гнёздами.
Конструктивного исполнения ответного разъёма: кабельного или приборного, в зависимости от места установки.

Контакты диаметром 1 мм подходят для цепей с относительно умеренной токовой нагрузкой. При монтаже важны правильный выбор сечения проводника, качественная пайка или иной предусмотренный способ присоединения, отсутствие натяжения жил и надёжная фиксация кабеля в корпусе.

Области применения

Разъём 2РМТ22К10Ш1В1В востребован в системах, где необходимо объединить несколько цепей в одном компактном разъёмном интерфейсе. Типичные области использования:

Промышленная автоматика и системы управления.
Измерительная и испытательная аппаратура.
Источники питания, распределительные шкафы и блоки управления.
Электронные модули и приборные комплексы.
Транспортное, специализированное и производственное оборудование.
Кабельные сборки для передачи питания, дискретных сигналов и низкочастотных управляющих цепей.

Например, десять контактов могут быть распределены между несколькими цепями питания, дискретными входами и выходами, цепями управления исполнительными механизмами и резервными линиями. При этом необходимо учитывать не только ток каждого отдельного контакта, но и суммарную токовую нагрузку разъёма.

Что учитывать при подборе

Перед использованием 2РМТ22К10Ш1В1В рекомендуется проверить соответствие разъёма условиям проекта:

Совместимость с ответной частью по серии, корпусу, контактной формуле и ключеванию.
Тип ответных контактов: для штырей требуются гнёзда.
Напряжение и ток каждой подключаемой цепи.
Суммарную нагрузку на все контакты разъёма.
Температуру, влажность, вибрацию и механические воздействия в месте эксплуатации.
Необходимость экранирования кабеля и конкретный вариант кабельной арматуры.
Требования к монтажу, маркировке жил, защите от перегиба и разгрузке кабеля.

2РМТ22К10Ш1В1В сочетает компактный формат корпуса 22, десять штыревых контактов и всеклиматическое исполнение. Это делает разъём практичным решением для многоконтактного подключения оборудования, работающего в условиях повышенных механических и климатических нагрузок.
