Назначение соединителя

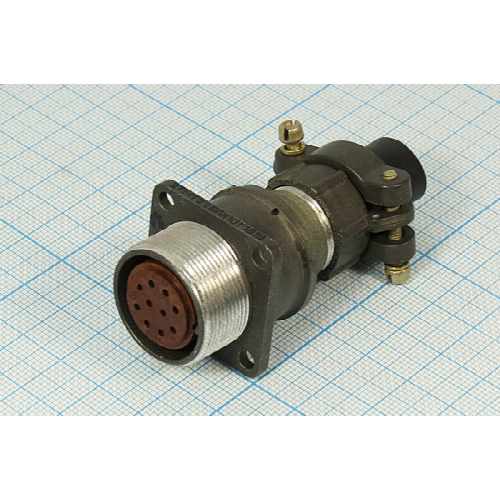

Разъём 2РМТ22К10Ш1А1В производства Элекон — это низкочастотный цилиндрический соединитель семейства 2РМТ, выполненный по отечественным стандартам. Изделие предназначено для монтажа в электрических цепях постоянного и переменного тока и обеспечивает надёжную коммутацию при средних значениях тока и напряжения. Разъём применяется там, где требуется вибростойкое и устойчивое к внешним воздействиям соединение: в промышленной автоматике, приборостроении, транспортном и электротехническом оборудовании.

Артикул позиции — 3413, категория — 2РМТ22. Соединитель относится к кабельным модификациям и рассчитан на монтаж непосредственно на кабеле.

Расшифровка обозначения

Маркировка 2РМТ22К10Ш1А1В построена по стандартной для серии схеме и содержит ключевую информацию о конструкции изделия:

• 2РМТ — тип соединителя: цилиндрический низкочастотный с резьбовой фиксацией.
• 22 — условный размер, соответствующий посадочному диаметру корпуса порядка 22 мм.
• К — кабельный корпус, то есть разъём рассчитан на монтаж на кабеле.
• 10 — количество контактов, равное 10 штукам.
• Ш1 — модификация и исполнение контактной части: штыревые контакты с определённым вариантом коммутации.
• А1 — указывает на тип исполнения монтажной части, например вариант патрубка; точную конкретику следует сверять по техническим условиям или пояснениям производителя.
• В — покрытие контактов серебром, что требуется по ряду технических условий семейства 2РМ.

Подтверждённые особенности и параметры

По аналогичным позициям серии 2РМТ‑22, включая исполнения вида 2РМТ22КПЭ10Ш1А1В, для данного соединителя характерны следующие типичные параметры:

• Количество контактов — 10, все контакты диаметром 1,0 мм.
• Покрытие контактов — серебро, обеспечивающее повышенную коррозионную стойкость и хорошие электрические характеристики.
• Рабочее напряжение — ориентировочно до 560–700 В переменного и постоянного тока; точное значение указывается в технических условиях на конкретный номер.
• Ток на контакт — порядка 5–8 А для контакта диаметром 1,0 мм, что позволяет коммутировать суммарный ток до десятков ампер в зависимости от нагрузочного режима.
• Сопротивление контакта — не более нескольких миллиом; сопротивление изоляции — обычно не менее 1000 МОм.
• Температура эксплуатации — примерно от минус 60 °C до плюс 100 °C, исполнение всеклиматическое или тропикоустойчивое.
• Сочленение — резьбовое, с гарантированным числом циклов сочленения и разъединения, обычно до 500 и более для семейства 2РМТ.

Монтаж и применение

Соединитель имеет кабельный корпус и, как правило, оснащается прямым или угловым патрубком. Крепление на кабеле выполняется с фиксацией экрана при наличии патрубка для экранированного кабеля — по аналогии с другими кабельными модификациями серии 2РМТ. Такое исполнение упрощает монтаж в жгуты и кабельные сборки, обеспечивая механическую прочность соединения.

Благодаря цилиндрической конструкции с резьбовой фиксацией разъём 2РМТ22К10Ш1А1В устойчив к вибрациям и рассчитан на многократное сочленение. Основные области применения:

1. Промышленная автоматика и системы управления.
2. Приборостроение и измерительная техника.
3. Транспортное оборудование.
4. Электротехнические установки, где необходима надёжная коммутация при средних токах и напряжениях.

Для точного сопоставления данной позиции с конкретными размерами, схемой контактов и типом патрубка рекомендуется обращаться к техническим условиям или чертежу производителя Элекон.
