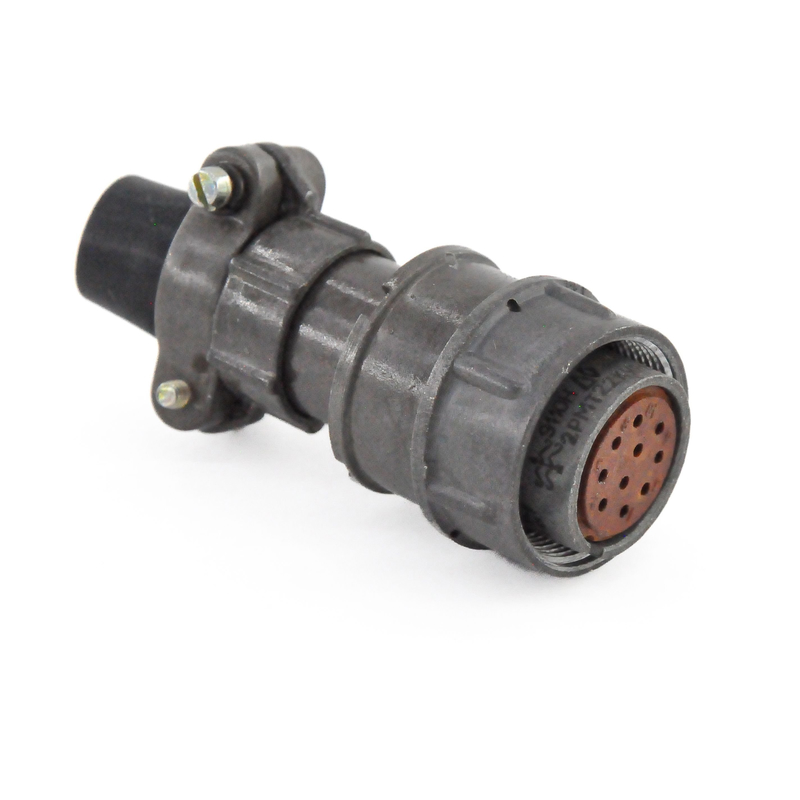

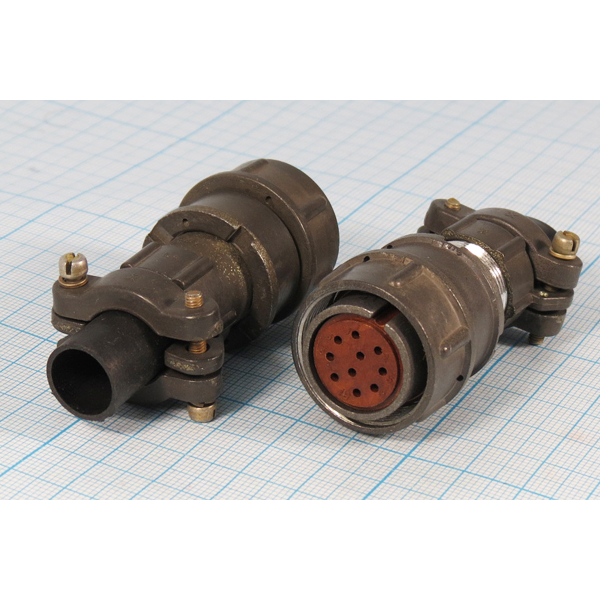

2РМТ22К10Г1В1В: кабельная розетка для надежных электрических соединений

Соединитель 2РМТ22К10Г1В1В относится к серии цилиндрических низкочастотных разъемов 2РМТ и применяется для создания разъемных соединений в цепях постоянного и переменного тока. Исполнение рассчитано на внутренний объемный монтаж и подходит для аппаратуры, где важны механическая прочность, стабильность контакта и удобство обслуживания.

Разъем выполнен в виде кабельной розетки с десятью гнездовыми контактами диаметром 1 мм. Его конструкция предусматривает резьбовое сочленение с ответной частью, что помогает надежно фиксировать соединение при вибрационных и эксплуатационных нагрузках.

Основные характеристики

Точные параметры необходимо сверять с документацией на конкретную партию и применяемую ответную часть, поскольку отдельные показатели серии могут зависеть от конструктивного исполнения и условий эксплуатации.

Особенности конструкции 2РМТ22К10Г1В1В

Маркировка 2РМТ22К10Г1В1В указывает на принадлежность изделия к тропикоустойчивой серии 2РМТ, корпус условного размера 22 и контактную вставку на 10 позиций. Буква «Г» обозначает гнездовые контакты, то есть разъем выполнен как розетка. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и поддерживающее надежную проводимость при многократных соединениях.

Корпус разъема изготовлен из металлического сплава, а контактный изолятор — из электроизоляционного пресс-материала. Такая комбинация обеспечивает механическую стойкость конструкции, электрическую изоляцию контактов и устойчивость к воздействию температуры в установленном диапазоне.

Где применяется разъем

Кабельная розетка 2РМТ22К10Г1В1В востребована в оборудовании, где требуется отсоединяемое многоконтактное подключение кабельных жгутов. Типичные области применения:

• Радиоэлектронная и радиотехническая аппаратура.

• Промышленные системы автоматики и управления.

• Измерительные комплексы и испытательное оборудование.

• Блоки питания, силовые и сигнальные цепи.

• Системы связи и специализированная аппаратура.

• Кабельные сборки, требующие резьбовой фиксации разъема.

Разъем рассчитан на работу в цепях постоянного тока и переменного тока частотой до 3 МГц, поэтому его можно использовать не только для коммутации питания, но и для передачи низкочастотных управляющих и измерительных сигналов при соблюдении электрических ограничений конкретного проекта.

Практические преимущества

• Надежная фиксация. Резьбовое соединение снижает риск самопроизвольного размыкания при вибрации и перемещении кабеля.

• Десять контактов в компактном корпусе. Удобно для объединения нескольких сигнальных и питающих цепей в одном интерфейсе.

• Серебряное покрытие контактов. Способствует низкому переходному сопротивлению и стабильному контакту.

• Широкий температурный диапазон. Допускается эксплуатация от −60 до +100 °C.

• Ремонтопригодность кабельного соединения. Конструкция ориентирована на монтаж в составе кабеля и обслуживание разъемного узла.

• Совместимость внутри серии. При проектировании важно выбирать ответную часть с совпадающими размером корпуса, схемой расположения и сочетанием контактов.

Что проверить перед применением

При включении 2РМТ22К10Г1В1В в кабельную сборку следует проверить соответствие ответного соединителя, распиновку контактной вставки, сечение подключаемых проводников и токовую нагрузку по каждому контакту. Для контактов диаметром 1 мм особенно важно учитывать не только ток одиночной цепи, но и суммарное тепловыделение в разъеме.

Также необходимо предусмотреть разгрузку кабеля от растягивающего усилия, соблюсти технологию монтажа контактов и исключить попадание влаги или загрязнений в контактную зону. Поскольку данное исполнение относится к негерметичным соединителям, его не следует рассматривать как самостоятельное решение для герметичного ввода без дополнительных конструктивных мер.
