2РМТ22К10Г1В1

Цена:

700 ₽

Технические характеристики

2РМТ22К10Г1В1

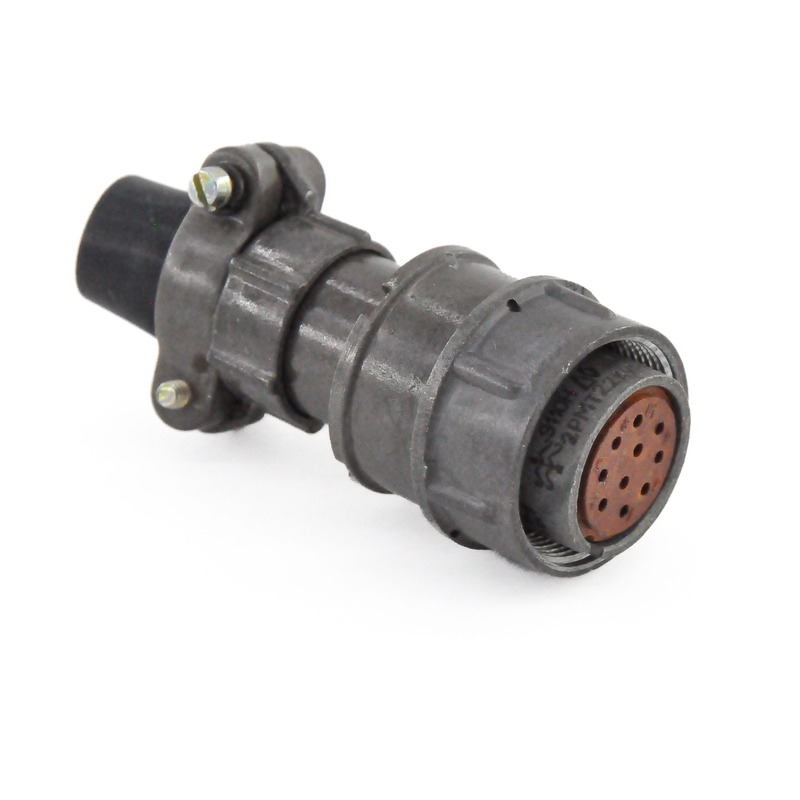

2РМТ22К10Г1В1 представляет собой кабельную розетку из серии цилиндрических низкочастотных негерметичных соединителей 2РМТ. Это тропикоустойчивое изделие всеклиматического исполнения с резьбовой фиксацией, предназначенное для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц. +3

Основные характеристики

Соединитель имеет 10 контактов диаметром 1,0 мм с серебряным или золотым покрытием, максимальной токовой нагрузкой до 7 А на контакт (общая до 58–70 А) и рабочим напряжением до 560–700 В. Сопротивление контакта не превышает 0,005 Ом, сопротивление изоляции — не менее 1000–5000 МОм, сечение провода — до 0,5 мм². +3

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с учетом перегрева контактов — до +180°C), выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

2РМТ — тип соединителя (негерметичный, тропикоустойчивый).
22 — условный размер корпуса (посадочный диаметр 22 мм).
К — кабельный корпус.
10 — количество контактов.
Г1 — тип контакта (извлекаемый, диаметр 1 мм).
В1 — монтаж (пайка, внутренний).
Последняя буква (если В) указывает на конкретное исполнение.

Описание

2РМТ22К10Г1В1

Разъём 2РМТ22К10Г1В1: надёжное цилиндрическое соединение для промышленной аппаратуры

Разъём 2РМТ22К10Г1В1 — низкочастотный цилиндрический соединитель серии 2РМТ, предназначенный для создания разъёмных электрических соединений в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Исполнение с кабельным корпусом и 10 контактами подходит для внутреннего объёмного монтажа, где важны механическая прочность, стойкость к внешним воздействиям и стабильность электрических параметров.

Серия 2РМТ рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Резьбовое сочленение обеспечивает надёжную фиксацию пары «вилка—розетка», снижает риск самопроизвольного рассоединения при вибрациях и упрощает обслуживание оборудования.

Основные характеристики 2РМТ22К10Г1В1

Маркировка 2РМТ22К10Г1В1 указывает на принадлежность изделия к семейству цилиндрических соединителей 2РМТ, габарит корпуса 22 и контактную вставку на 10 позиций. Контакты диаметром 1 мм предназначены для передачи питания и управляющих сигналов в составе многопроводных кабельных линий.

Параметр	Значение
Серия	2РМТ
Конструктивное исполнение	Цилиндрический кабельный соединитель
Посадочный диаметр корпуса	22 мм
Количество контактов	10
Диаметр контактов	1 мм
Максимальное рабочее напряжение	До 560 В
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 1000 МОм в нормальных условиях
Ёмкость между контактами	Не более 6 пФ
Рабочая температура	От −60 до +100 °C
Ресурс сочленений-расчленений	До 500 циклов
Минимальная наработка	5000 часов

Указанные параметры характерны для исполнения соединителя с 10 контактами диаметром 1 мм; точные требования следует сверять с паспортом конкретной партии и конструкторской документацией оборудования.

Преимущества разъёма 2РМТ22К10Г1В1

Резьбовая фиксация повышает устойчивость соединения к вибрационным и механическим нагрузкам.
Десять контактов позволяют одновременно передавать несколько цепей питания, управления, контроля и сигнализации через один разъём.
Низкое переходное сопротивление контактов способствует уменьшению потерь и нагрева в электрической цепи.
Широкий температурный диапазон делает соединитель применимым в оборудовании, работающем в неотапливаемых помещениях, на открытых объектах и в нагреваемых приборных отсеках.
Извлекаемые контакты упрощают ремонт кабельной части и замену повреждённых контактных элементов.
Климатическое исполнение серии 2РМТ ориентировано на эксплуатацию в аппаратуре общего и специального назначения.

Где применяется 2РМТ22К10Г1В1

Разъём 2РМТ22К10Г1В1 применяется там, где требуется компактное, ремонтопригодное и устойчивое к внешним воздействиям многоконтактное соединение. Типичные направления использования:

шкафы управления и автоматики;
измерительные комплексы и стендовое оборудование;
системы связи и радиотехнические устройства;
промышленное электрооборудование;
транспортная, энергетическая и специальная техника;
кабельные сборки для питания, дискретных сигналов и цепей управления.

Благодаря 10-контактной вставке разъём удобен, например, для подключения исполнительного узла, в котором по одному кабелю одновременно передаются питание, сигналы датчиков, управляющие команды и резервные линии.

На что обратить внимание при подборе

При замене или проектировании соединения важно проверить не только обозначение 2РМТ22К10Г1В1, но и полную маркировку сопрягаемой части. Необходимо сопоставить тип контактов, схему расположения вставки, исполнение корпуса, способ монтажа кабеля, климатическое исполнение, покрытие контактов и наличие требуемых уплотняющих или защитных элементов.

Также следует учитывать фактическую токовую нагрузку каждой цепи. Для контактов диаметром 1 мм в серии 2РМТ допустимый ток зависит от условий монтажа, числа одновременно нагруженных контактов, сечения проводников, температуры окружающей среды и режима работы оборудования. Серия предусматривает работу при напряжении до 560 В, а контактное сопротивление для контакта диаметром 1 мм нормируется на уровне не более 5 мОм.

Разъём 2РМТ22К10Г1В1 остаётся практичным решением для оборудования, которому необходимы надёжные разъёмные соединения, компактная многоконтактная компоновка и устойчивость к промышленным условиям эксплуатации.
