Назначение разъёма 2РМТ22БПН4Ш3В1В

2РМТ22БПН4Ш3В1В (артикул 80224) — это электрический низкочастотный цилиндрический разъём серии 2РМТ, выполненный по блочной (приборной) конструкции. Изделие относится к категории 2РМТ22 и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц.

Разъём применяется в качестве соединителя общего назначения в радиоэлектронной и радиотехнической аппаратуре, в блоках и панелях, где требуется прямое подключение кабеля. Он обеспечивает надёжное электрическое соединение и механическую фиксацию ответной части в условиях повышенных нагрузок и неблагоприятного климата.

Конструктивные особенности

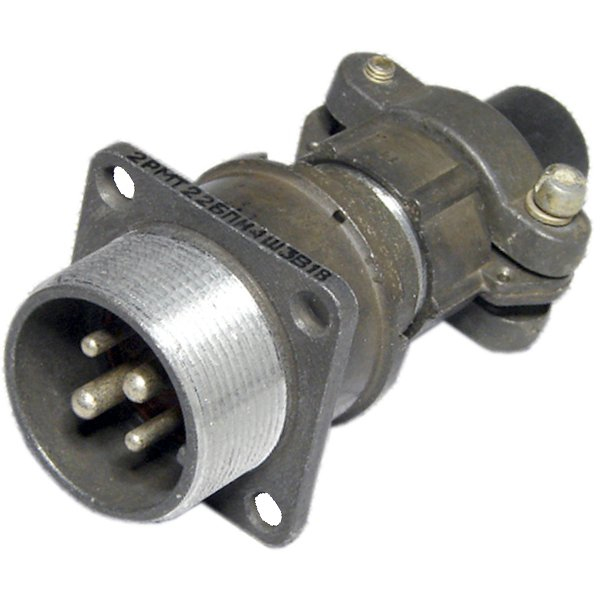

Изделие представляет собой вилку блочного типа с прямым патрубком для неэкранированного кабеля и резьбовой гайкой для фиксации проводов. Корпус цилиндрический, блочный, с резьбовым сочленением ответной части. Одношпоночная поляризация исключает неправильную стыковку с розеткой.

Контакты извлекаемые, монтаж выполняется методом обжимки. Тип контактов — «3», то есть смешанный диаметр: 2 и 3 мм. Покрытие контактов — серебро (обозначение «В»), что обеспечивает хорошую проводимость и стойкость к окислению.

• Тип: вилка блочная цилиндрическая серии 2РМТ.
• Сочленение: резьбовое, с одношпоночной поляризацией.
• Монтаж контактов: обжимка, контакты извлекаемые.
• Покрытие контактов: серебро.
• Патрубок: прямой, для неэкранированного кабеля.

Климатическое и электрическое исполнение

Климатическое исполнение В — всеклиматическое, тропикоустойчивое. Разъём рассчитан на работу в широком диапазоне температур окружающей среды, как правило, порядка от минус 60 до плюс 100 градусов Цельсия.

Максимальное рабочее напряжение обычно составляет от 560 до 700 В. Сопротивление изоляции — не менее 1000 до 5000 МОм в зависимости от условий и приёмки. Указанные значения относятся к типовым параметрам серии и подтверждаются при приёмке изделия.

Механическая и эксплуатационная устойчивость

Разъём спроектирован на значительные механические нагрузки. Он выдерживает вибрации с частотой до 1000 Гц и ускорением порядка 490 метров на секунду в квадрате, одиночные удары до около 5000 метров на секунду в квадрате и многократные удары порядка 1000 метров на секунду в квадрате.

Минимальная наработка разъёма обычно нормируется как не менее 1000 часов работы в номинальных условиях. Это делает изделие пригодным для длительной эксплуатации в составе ответственной аппаратуры.

Применение

Разъём 2РМТ22БПН4Ш3В1В используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения в цепях постоянного и переменного тока. Он востребован в блоках и панелях с прямым подключением кабеля, где важны стойкость к вибрациям, ударам и перепадам температуры.

Благодаря всеклиматическому исполнению и серебряному покрытию контактов изделие подходит для работы в сложных условиях, включая тропический климат. Разъём обеспечивает стабильное соединение при частоте сигнала до примерно 3 МГц.

Полная маркировка «2РМТ22БПН4Ш3В1В» может быть дополнительно расшифрована по буквенным и цифровым обозначениям, если требуется уточнить отдельные параметры конструкции и исполнения.
