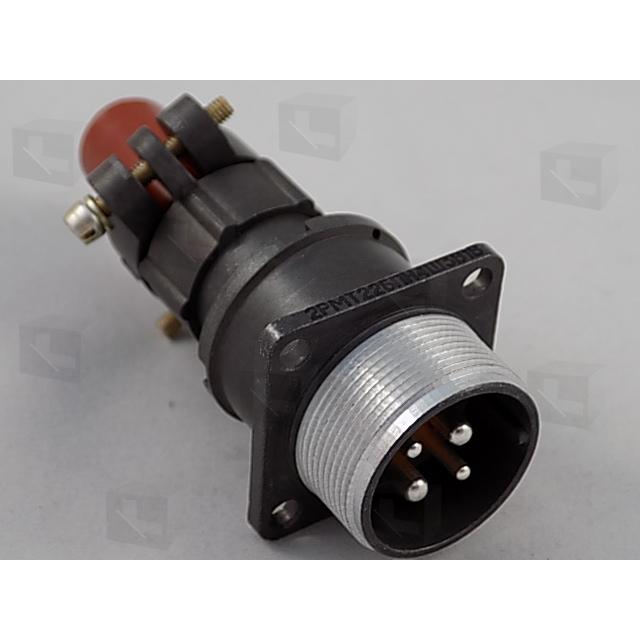

2РМТ22БПН4Ш3В1В: надёжный цилиндрический разъём для промышленной аппаратуры

2РМТ22БПН4Ш3В1В — электрический низкочастотный цилиндрический соединитель, предназначенный для построения устойчивых разъёмных соединений в радиоэлектронной, радиотехнической и промышленной аппаратуре. Модель относится к тропикоустойчивому, негерметичному исполнению и использует резьбовое сочленение ответных частей, что помогает обеспечить механически надёжную фиксацию в составе оборудования.

Что означает маркировка

Обозначение 2РМТ22БПН4Ш3В1В содержит основные конструктивные параметры изделия:

• 2РМТ — серия низкочастотных цилиндрических соединителей.

• 22 — условный типоразмер корпуса.

• Б — блочное, или приборное, исполнение корпуса.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 4 — число контактов.

• Ш — вилка.

• 3 — сочетание контактов диаметром 2,0 и 3,0 мм.

• В — серебряное покрытие контактов.

• 1 — допустимая рабочая температура окружающей среды до +100 °C.

• В — всеклиматическое исполнение.

Ключевые особенности

Разъём 2РМТ22БПН4Ш3В1В рассчитан на передачу постоянного и переменного тока; для серии указывается работа в цепях переменного тока частотой до 3000 кГц. Одношпоночная поляризация корпуса снижает риск неправильного соединения ответных частей при монтаже и обслуживании аппаратуры.

К числу значимых особенностей относятся:

• Резьбовое соединение, устойчивое к вибрационным и механическим нагрузкам.

• Извлекаемые контакты, упрощающие обслуживание и замену контактных элементов.

• Монтаж контактов методом обжимки.

• Серебряное покрытие контактных поверхностей.

• Прямой патрубок для организации кабельного ввода.

• Конструкция для работы с неэкранированным кабелем.

Технические параметры

Для соединителя заявлены следующие эксплуатационные характеристики:

Приведённые параметры показывают, что изделие подходит для оборудования, где важны стабильность электрического контакта, стойкость к вибрации и возможность длительной работы в широком диапазоне температур.

Где применяется 2РМТ22БПН4Ш3В1В

Соединитель может использоваться как элемент межблочного и внутриаппаратного подключения в системах, требующих компактного, фиксируемого и обслуживаемого разъёма. Типичные направления применения:

• Радиоэлектронные устройства и измерительные комплексы.

• Промышленная автоматика и шкафное оборудование.

• Системы управления и контроля.

• Электротехнические установки.

• Транспортная, специальная и испытательная аппаратура.

• Оборудование, работающее при вибрации, перепадах температуры и иных механических воздействиях.

Например, в приборной системе 2РМТ22БПН4Ш3В1В может применяться для вывода силовых и сигнальных цепей из корпуса блока на внешний кабель: резьбовая фиксация удерживает соединение, а различие диаметров контактов позволяет распределить цепи с разной допустимой токовой нагрузкой.

Итог

2РМТ22БПН4Ш3В1В — четырёхконтактная блочная вилка серии 2РМТ с прямым патрубком, резьбовым сочленением, серебряными контактами и всеклиматическим исполнением. Сочетание рабочих характеристик, механической стойкости и удобства монтажа делает этот разъём практичным решением для ответственных электрических соединений в промышленной и радиоэлектронной технике.
