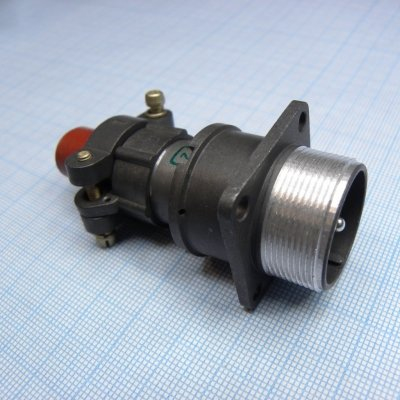

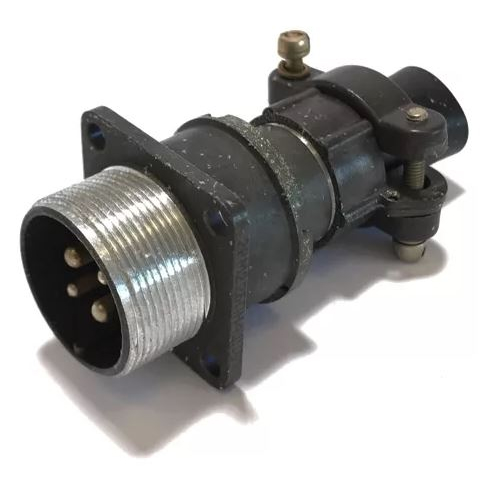

Назначение соединителя 2РМТ22БПН4Ш3В1В

2РМТ22БПН4Ш3В1В — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Резьбовое сочленение обеспечивает надёжную механическую фиксацию вилки с ответной частью. Исполнение В2.1 по ГОСТ 15150-69 соответствует всеклиматическому исполнению, что допускает эксплуатацию в различных климатических зонах.

Расшифровка условного обозначения

Маркировка 2РМТ22БПН4Ш3В1В построена по стандартной схеме и содержит полную информацию о конструкции изделия:

• 2РМТ — тип соединителя.
• 22 — условный размер корпуса.
• Б — вид корпуса: блочный (приборный).
• П — вид патрубка: прямой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 4 — количество контактов.
• Ш — часть соединителя: вилка.
• 3 — обозначение сочетания контактов (контакты диаметром 2,0 мм и 3,0 мм).
• В — покрытие контактов: серебро.
• 1 — теплостойкость 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на эксплуатацию в условиях повышенных механических нагрузок. Максимальное рабочее напряжение составляет 560 В. Максимальная токовая нагрузка на контакт — от 5 до 32 А в зависимости от диаметра контакта. Сопротивление электрического контакта — от 0,8 до 5,0 мОм в зависимости от диаметра контакта. Сопротивление изоляции — не менее 1000 МОм.

Посадочный диаметр корпуса равен 22. Количество контактов — 4, их диаметры составляют 2 мм и 3 мм. Покрытие контактов — серебро. Теплостойкость — 100 градусов Цельсия. Минимальная наработка — 1000 часов. Число сочленений-расчленений — 500. Гамма-процентный срок сохраняемости — 15 лет.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при следующих нагрузках:

• Вибрация: диапазон частот от 1 до 1000 Гц при ускорении 490 метров на секунду в квадрате.
• Одиночные удары: ускорение 5000 метров на секунду в квадрате.
• Многократные удары: ускорение 1000 метров на секунду в квадрате.
• Линейные нагрузки: ускорение 2000 метров на секунду в квадрате.

Совместимость и ответные части

Для вилки 2РМТ22БПН4Ш3В1В предусмотрены следующие ответные части:

• розетка 2РМ22К4Г3А1;
• розетка 2РМ22К4Г3В1;
• розетка 2РМ22КПН4Г3А1;
• розетка 2РМ22КПН4Г3В1;
• розетка 2РМ22КПЭ4Г3А1.

Таким образом, вилка может комплектоваться как неэкранированными, так и экранированными розетками, что расширяет области применения соединителя в различных схемах коммутации.

Применение

Соединитель 2РМТ22БПН4Ш3В1В применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Блочное (приборное) исполнение корпуса позволяет устанавливать вилку непосредственно на прибор, а прямой патрубок с гайкой для неэкранированного кабеля упрощает монтаж кабельных линий. Тропикоустойчивое и всеклиматическое исполнение делает изделие пригодным для эксплуатации в аппаратуре, работающей в сложных климатических условиях. Данные о производителе в предоставленной информации не указаны.
