Назначение соединителя 2РМТ22БПН4Ш3В1В

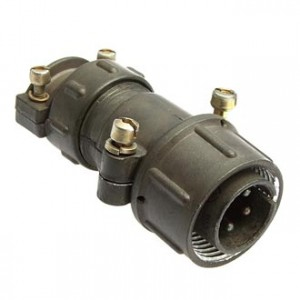

2РМТ22БПН4Ш3В1В — это приборная вилка из серии цилиндрических низкочастотных негерметичных соединителей 2РМТ. Изделие предназначено для соединения электрических цепей в электро- и радиоаппаратуре, а также для внутреннего монтажа узлов и блоков различного оборудования. Соединитель обеспечивает надёжную коммутацию цепей постоянного и переменного тока при работе с проводами и кабелями.

Расшифровка обозначения

Маркировка 2РМТ22БПН4Ш3В1В несёт полную информацию о конструкции и исполнении изделия. Ниже приведена расшифровка каждого элемента обозначения.

• 2РМТ — тип соединителя: негерметичный тропикоустойчивый.
• 22 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• П — прямой патрубок, в данном случае без патрубка.
• Н — одношпоночная поляризация.
• 4 — количество контактов.
• Ш3В — сочетание контактов: три обозначает два контакта диаметром 3 мм, буква В указывает нумерацию.
• 1 — теплостойкость 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель оснащён четырьмя контактами. Два контакта имеют диаметр 2 мм и рассчитаны на ток до 18 А, ещё два контакта диаметром 3 мм допускают ток до 32 А. Максимальное рабочее напряжение составляет от 560 до 700 В, рабочая частота — до 3 МГц. Посадочный диаметр корпуса равен 22 мм.

Теплостойкость изделия достигает 100 градусов Цельсия. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Соединитель выполнен во всеклиматическом исполнении.

Устойчивость к механическим воздействиям

Изделие сохраняет работоспособность при следующих нагрузках:

• вибрация с частотой от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Применение и ресурсные показатели

Соединитель применяется для пайки и внутреннего монтажа. Контакты выпускаются с серебряным или золотым покрытием. Изделие используется в цепях постоянного и переменного тока для проводов, кабелей, узлов и блоков различной аппаратуры.

Минимальная наработка соединителя составляет 1000 часов, количество циклов соединения-расчленения — 500, срок сохраняемости — 15 лет.
