Назначение разъёма 2РМТ22БПН4Г3В1В

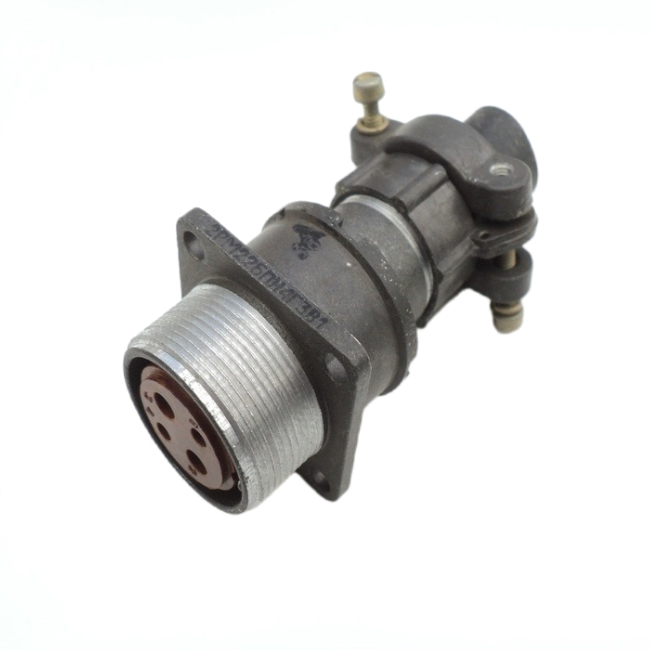

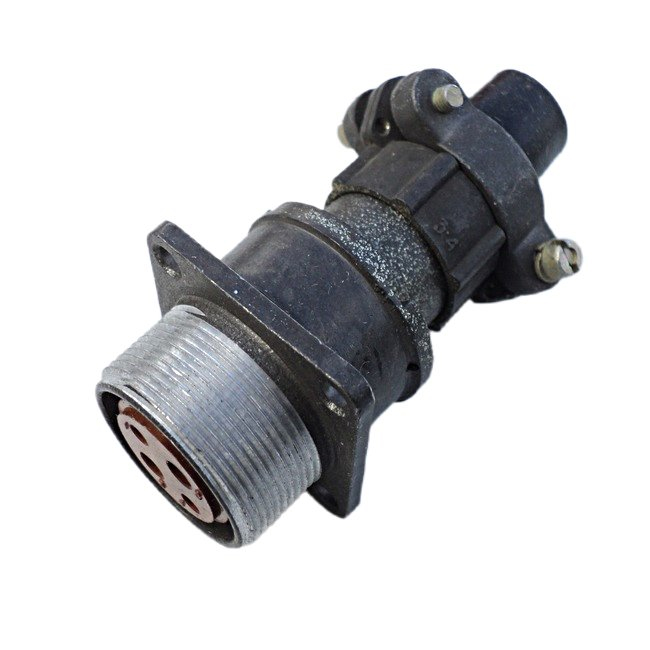

2РМТ22БПН4Г3В1В — это блочная розетка (гнездо) цилиндрического низкочастотного разъёма производства АО «Элекон» (Казань). Изделие относится к серии 2РМТ и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется там, где требуется надёжное и многократно разъединяемое электрическое соединение: в приборах, пультах, блоках и других устройствах, работающих в жёстких условиях эксплуатации.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава А-22 и имеет оксидированное покрытие серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты — извлекаемые, с серебряным покрытием, изготовлены из латуни ЛС59-1. Всего в разъёме 4 контакта: 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм. Монтаж электрический выполняется пайкой, механический — на панель. Сочленение резьбовое с шагом M24 умноженное на 1. Поляризация одношпоночная, что исключает неправильное соединение ответных частей.

Габаритные размеры розетки составляют 30 на 30 на 55,5 мм. Диаметр монтажного отверстия равен 3,4 мм, расстояние между отверстиями — 23 мм.

Технические характеристики

• Число контактов: 4 (2 диаметром 2 мм и 2 диаметром 3 мм).
• Материал контактов: латунь ЛС59-1 с серебряным покрытием.
• Материал корпуса: алюминиевый сплав А-22 с оксидированием.
• Материал изолятора: карболит.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Электрическая прочность изоляции: 1850 В.
• Сопротивление изоляции: 5000 МОм.
• Ресурс: 500 соединений.
• Устойчивость к вибрации: до 50 g в диапазоне от 1 до 5000 Гц.
• Устойчивость к ударам: до 500 g.
• Устойчивость к акустическим шумам: 170 дБ.
• Исполнение: всеклиматическое (В).

Условия эксплуатации и применение

Розетка 2РМТ22БПН4Г3В1В рассчитана на работу в тяжёлых климатических и механических условиях благодаря всеклиматическому исполнению и высокой стойкости к вибрационным, ударным и акустическим нагрузкам. Указанные параметры позволяют применять изделие в аппаратуре, подвергающейся интенсивным воздействиям при эксплуатации и транспортировке.

Разъём используется во всех отраслях промышленности для организации надёжных электрических соединений в приборах и блоках аппаратуры. Изделие соответствует ГОСТ или техническим условиям ТУ ГЕ0.364.126. Приёмка производится с участием военного представительства (ВП) и представительства заказчика (ПЗ), что подтверждает пригодность разъёма для ответственных применений.

Краткая сводка

Блочная розетка 2РМТ22БПН4Г3В1В от АО «Элекон» — это четырёхконтактный низкочастотный разъём с резьбовым сочленением, паечным монтажом и извлекаемыми контактами. Он сочетает прочный алюминиевый корпус, карболитовый изолятор, серебряное покрытие контактов и широкий температурный диапазон. Артикул изделия — 50257, категория — 2РМТ22, год выпуска — 2017.
