Назначение соединителя

Соединитель 2РМТ22БПН4Г3В1В производства завода Элекон относится к цилиндрическим низкочастотным разъёмам серии 2РМТ22 и выполняет функцию блочной розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе стационарных и мобильных устройств.

Разъём применяется в радиоэлектронной аппаратуре, приборах промышленной автоматики, бортовой технике и других системах, где требуется надёжное электрическое соединение при частотах до нескольких мегагерц. Изделие относится к всеклиматическому исполнению, что допускает его эксплуатацию в широком диапазоне внешних условий.

Конструктивные особенности

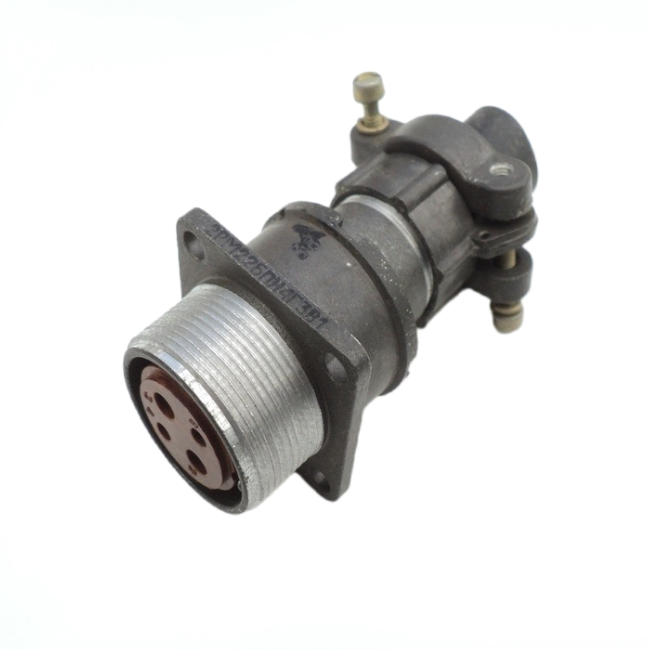

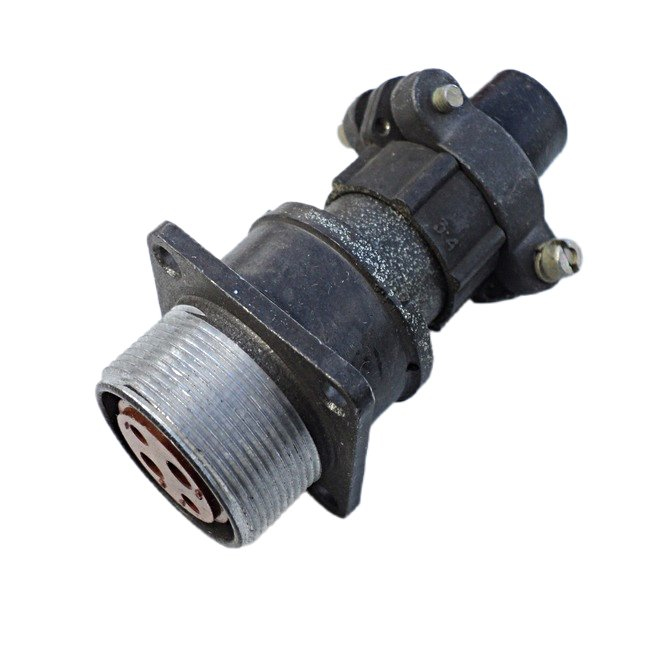

Корпус разъёма цилиндрический, блочного типа, с креплением на панель через резьбовое гнездо. Изолятор выполнен из карболита, который обеспечивает высокую диэлектрическую прочность и стойкость к механическим нагрузкам. Монтаж контактов производится пайкой проводов в контактные отверстия, то есть применяется внутренний объёмный монтаж.

Конструкция содержит четыре штыревых контакта. Ответная часть, соответствующая данной розетке, имеет четыре гнездовых контакта. Такое исполнение обеспечивает стандартную коммутацию цепей в пределах серии.

Расшифровка обозначения

• Б — блочный корпус, предназначенный для установки на панель, а не кабельное исполнение.
• П — приёмочная розетка, применяемая для контрольного или тестового соединения при приёмо-сдаточных испытаниях.
• Н — низкочастотное исполнение разъёма.
• Г3В1В — группа, определяющая конкретную схему и гнездовое исполнение контактной части, задающая стандартную коммутацию для данной серии.

Технические характеристики и применение

Рабочее напряжение соединителя достигает примерно 560 В постоянного или переменного тока в зависимости от технических условий и условий эксплуатации. Рабочий диапазон температур ориентировочно составляет от минус 60 °C до плюс 100 °C, что типично для разъёмов серии 2РМТ.

Благодаря блочному исполнению и креплению через резьбовое гнездо, розетка удобна для установки на шасси, панели и корпуса приборов. Она востребована в бортовой технике, системах управления, измерительных приборах и промышленном оборудовании, где необходима устойчивость к вибрациям, перепадам температур и воздействию климатических факторов.

Всеклиматическое исполнение позволяет использовать изделие в составе аппаратуры, работающей в сложных условиях окружающей среды. Совместимость с ответными частями серии 2РМТ22 обеспечивает ремонтопригодность и унификацию узлов радиоэлектронной аппаратуры.

Основные сведения

• Производитель: Элекон.
• Артикул: 3378.
• Категория: 2РМТ22.
• Тип: розетка блочная цилиндрическая низкочастотная.
• Количество контактов: четыре штыревых.
• Монтаж: пайка проводов во внутренний объём.
• Материал изолятора: карболит.
• Крепление: на панель через резьбовое гнездо.
• Исполнение: всеклиматическое.
