Назначение разъёма 2РМТ22БПН4Г3В1В

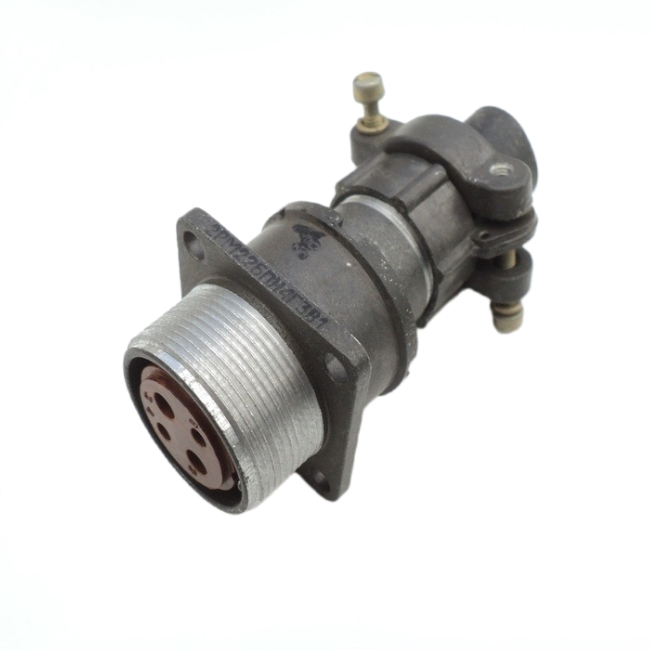

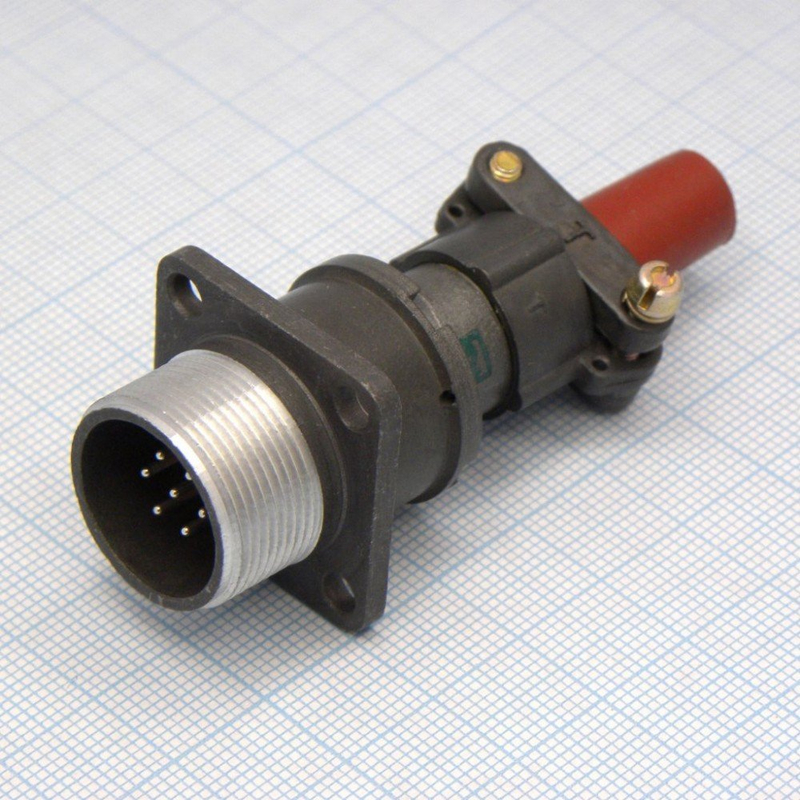

2РМТ22БПН4Г3В1В — это розетка блочного типа из серии цилиндрических низкочастотных разъёмов 2РМТ производства завода «Элекон» (Казань). Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Разъём применяется в промышленных и технических системах, где требуется надёжная коммутация в металлическом корпусе с карболитовым основанием.

Артикул товара — 3377, категория — 2РМТ22. Производитель — «Элекон».

Подтверждённые особенности конструкции

Разъём имеет 4 контакта и блочную конструкцию с внутренним объёмным монтажом. Посадочный диаметр корпуса составляет 22 мм, ширина корпуса — 30 мм. Метод монтажа — электрический с пайкой. Материал изолятора — карбит. Шаг резьбы накидной гайки — M24×1.

Модель выпускается во всеклиматическом исполнении и рассчитана на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Приёмка ОТК «Элекон» гарантирует соответствие ГОСТ и техническим условиям ГЭ0.364.126 ТУ.

Электрические и механические параметры

• Количество контактов — 4.
• Максимальное напряжение — до 560–700 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Линейные нагрузки — до 2000 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Частота коммутируемых цепей — до 3 МГц.

Применение и условия эксплуатации

Разъёмы серии 2РМТ, включая 2РМТ22БПН4Г3В1В, используются в аппаратуре для жёстких условий эксплуатации. К таким условиям относятся повышенные механические нагрузки, широкий диапазон температур и воздействие климатических факторов. Металлический корпус и карболитовое основание обеспечивают надёжное соединение контактов при сохранении электрических характеристик.

Блочная конструкция с внутренним объёмным монтажом упрощает компоновку оборудования и позволяет применять разъём в составе промышленных и технических систем. Пайка контактов обеспечивает стабильный электрический контакт в цепях постоянного и переменного тока.

Ключевые преимущества модели

1. Всеклиматическое исполнение с рабочим диапазоном температур от минус 60 до плюс 100 градусов Цельсия.
2. Высокое сопротивление изоляции — не менее 1000 МОм.
3. Стойкость к линейным нагрузкам до 2000 метров на секунду в квадрате.
4. Минимальная наработка 1000 часов.
5. Соответствие ГОСТ и техническим условиям ГЭ0.364.126 ТУ с приёмкой ОТК производителя.

Изделие поставляется как розетка блочного типа с 4 контактами, посадочным диаметром корпуса 22 мм и шириной корпуса 30 мм. Резьба накидной гайки — M24×1. Данные параметры следует учитывать при подборе ответной части и монтаже в составе аппаратуры.
