Назначение

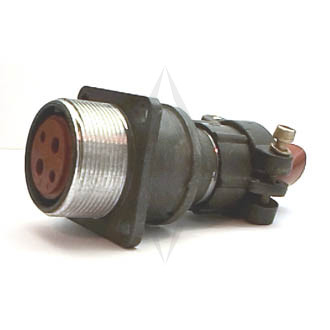

Соединитель 2РМТ22БПН4Г3В1В представляет собой цилиндрический низкочастотный негерметичный соединитель всеклиматического исполнения, выполненный в виде блочной (приборной) розетки. Он предназначен для внутреннего монтажа в приборах и радиоэлектронной аппаратуре, где требуется надёжное электрическое соединение цепей постоянного и переменного тока с частотой до 3 МГц.

Изделие применяется в составе блоков и приборных стоек, обеспечивая коммутацию электрических цепей при сочленении. Всеклиматическое исполнение, обозначенное буквой «В» в маркировке, гарантирует работоспособность в различных климатических условиях, включая тропическую зону. Пылезащита обеспечивается в сочленённом состоянии.

Конструкция и обозначение

Соединитель состоит из корпуса, изолятора и контактов с покрытием золотом или серебром. Посадочный диаметр корпуса составляет 22 мм. Контактов — 4, диаметр контактов — около 2–3 мм. Обозначение расшифровывается следующим образом:

• 2РМТ — тип соединителя;
• 22 — размер корпуса, соответствующий посадочному диаметру 22 мм;
• БПН — блочный приборный;
• 4 — количество контактов;
• Г3 — гнездовой;
• В1 — вариант исполнения;
• В — всеклиматическое исполнение.

Технические характеристики

Максимальное рабочее напряжение достигает 560–700 В. Токовая нагрузка на контакт составляет до 18–36 А (в зависимости от диаметра), суммарная на соединитель — до 80–260 А. Сопротивление контактов не превышает 0,8–1,6 мОм, сопротивление изоляции — не менее 1000–5000 МОм.

Ёмкость между контактами составляет до 6 пФ. Количество сочленений-расчленений — до 500, минимальная наработка — 1000–5000 часов, срок сохраняемости — 15–25 лет.

Условия эксплуатации

Разъём рассчитан на рабочие температуры от минус 60 до плюс 100 градусов Цельсия, повышенную влажность до 98 процентов при плюс 40 градусах Цельсия. Изделие выдерживает:

• синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате;
• механические удары с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Применение

Соединитель используется для внутреннего монтажа в приборах, где требуется компактное подключение до четырёх цепей с возможностью передачи значительных токов. Всеклиматическое исполнение обеспечивает тропикоустойчивость, что позволяет эксплуатировать изделие в условиях повышенной влажности и температуры без потери рабочих свойств.

Блочная (приборная) конструкция в виде розетки предназначена для установки непосредственно на корпус или шасси прибора. Покрытие контактов золотом или серебром обеспечивает стабильное переходное сопротивление и защиту от коррозии в течение всего срока службы.
