Назначение изделия

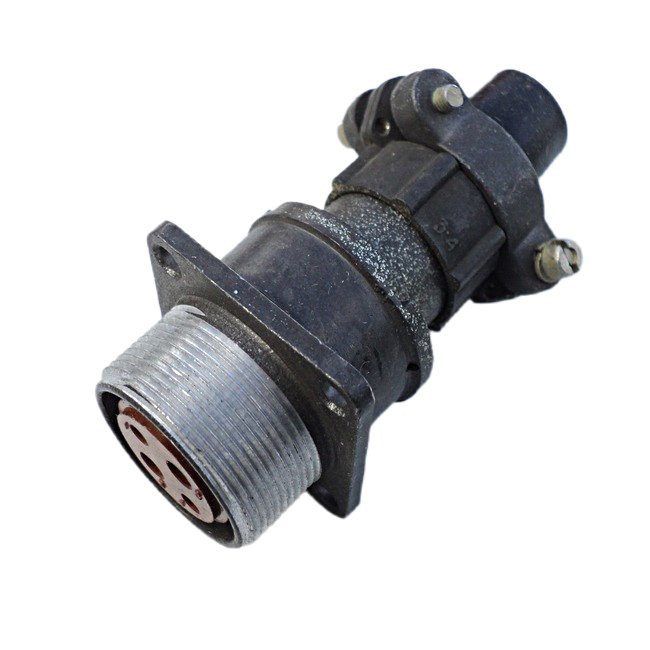

2РМТ22БПН4Г3В1В представляет собой цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, выполненный в виде блочной (приборной) розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе промышленного оборудования, контрольно-измерительной аппаратуры, а также специальных систем, где требуется надёжное разъёмное соединение при воздействии широкого диапазона внешних факторов.

Конструкция блочного типа позволяет устанавливать розетку непосредственно на корпус прибора или панель, обеспечивая удобный ввод кабельных линий и стабильное положение ответной части. Тропикоустойчивое исполнение подтверждает пригодность изделия к эксплуатации в условиях повышенной влажности и температуры, включая регионы с влажным тропическим климатом.

Подтверждённые технические особенности

Заявленные производителем параметры позволяют использовать соединитель в ответственных электрических цепях с достаточно высокими напряжениями и жёсткими требованиями к изоляции. К числу ключевых электрических характеристик относятся:

• максимальное рабочее напряжение — до 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• частотный диапазон — до 3 МГц;
• посадочный диаметр корпуса — 22 мм;
• вид корпуса — блочный;
• вид монтажа — внутренний (пайка или объёмный монтаж).

Электрическая прочность и высокое сопротивление изоляции обеспечивают стабильную работу соединителя в цепях с напряжением до 700 В. Частотный предел 3 МГц позволяет использовать изделие не только в силовых, но и в низкочастотных сигнальных цепях, где важна повторяемость контактного соединения.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в широком интервале температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность воздуха при температуре плюс 40 градусов Цельсия достигает 98 процентов, что подтверждает устойчивость изделия к длительному воздействию влажного воздуха и образованию конденсата.

Механическая стойкость соединителя подтверждена следующими параметрами:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 1000 метров на секунду в квадрате.

Указанные значения характеризуют способность изделия сохранять работоспособность при вибрационных и ударных нагрузках, возникающих в промышленных установках, транспортном оборудовании и передвижных системах.

Конструктивные особенности и монтаж

Блочное исполнение корпуса предполагает установку розетки на плоскую поверхность прибора или распределительного устройства. Посадочный диаметр корпуса составляет 22 мм, что определяет совместимость с соответствующими установочными отверстиями и ответными частями серии 2РМТ22.

Внутренний монтаж выполняется методом пайки или объёмного монтажа проводников. Такой способ подключения обеспечивает компактное размещение соединителя внутри корпуса оборудования и надёжную фиксацию проводников без применения дополнительных крепёжных элементов с внешней стороны.

В сочленённом состоянии соединитель обеспечивает пылезащищённость контактной группы, предотвращая попадание пыли и мелких частиц в зону электрического контакта. Это способствует стабильности переходного сопротивления и снижает вероятность отказов при эксплуатации в запылённых производственных помещениях.

Эксплуатационные показатели и применение

Изделие рассчитано на длительную эксплуатацию с сохранением заявленных характеристик. Минимальная наработка составляет 1000 часов, допустимое число сочленений и расчленений — 500 циклов, срок сохраняемости — 15 лет. Указанные значения позволяют применять соединитель в оборудовании с плановым техническим обслуживанием и периодической заменой съёмных узлов.

Соединитель подходит для всеклиматического использования, включая районы с холодным, умеренным и тропическим климатом. Благодаря сочетанию электрических, механических и климатических характеристик, 2РМТ22БПН4Г3В1В применяется в промышленной автоматике, измерительных комплексах, испытательном оборудовании и специальных системах, где требуется надёжное разъёмное соединение при повышенных требованиях к стойкости против внешних воздействий.
