Назначение соединителя

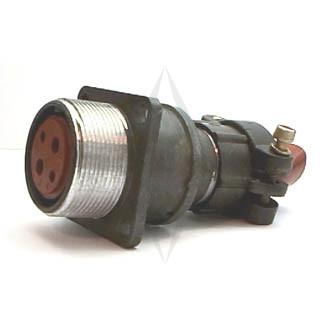

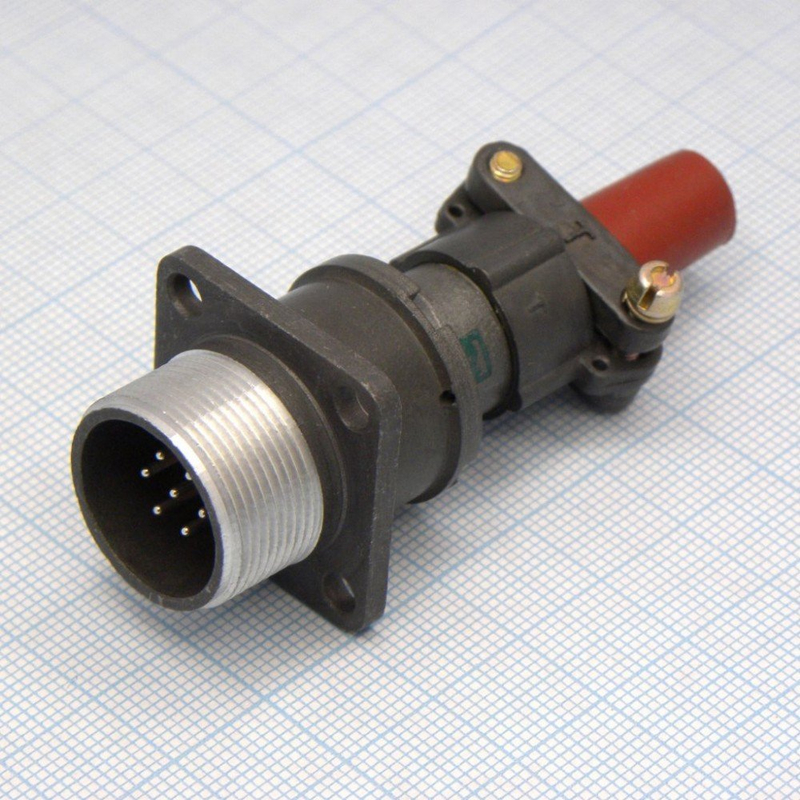

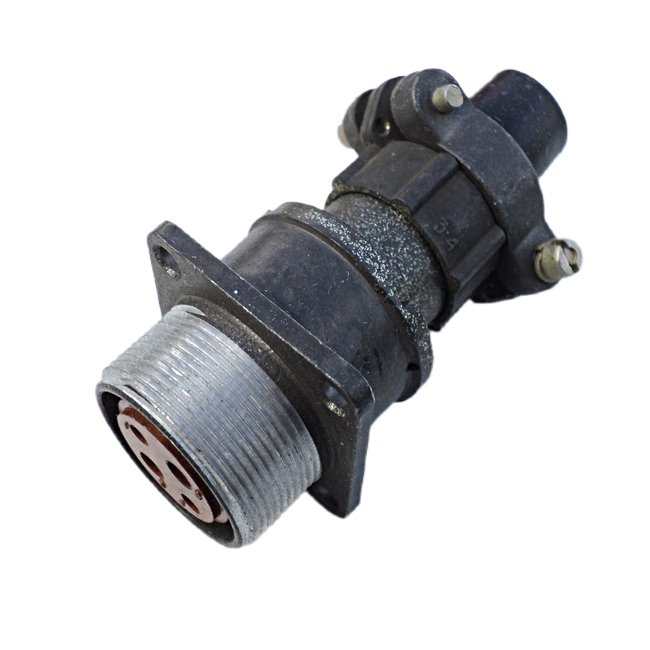

2РМТ22БПН4Г3А1В — это цилиндрический низкочастотный тропикоустойчивый соединитель серии 2РМТ. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Конструктивно соединитель состоит из вилки и розетки, которые могут быть блочными (приборными) или кабельными. Такое исполнение позволяет использовать его как для внутреннего монтажа аппаратуры, так и для подключения кабельных линий. Изделие выпускается во всеклиматическом исполнении В2.1 и рассчитано на эксплуатацию в жёстких условиях, включая воздействие вибрации, ударов и повышенной влажности.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Все значения относятся именно к исполнению 2РМТ22БПН4Г3А1В.

• Количество контактов — 4.
• Диаметры контактов — 2 мм и 3 мм.
• Максимальный ток на контакт — 18 А для контакта диаметром 2 мм и 32 А для контакта диаметром 3 мм.
• Сопротивление контактов — не более 1,6 МОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 700 В.
• Рабочая частота — до 3 МГц.
• Вид сочленения — резьбовое.
• Монтаж — пайкой или объёмный.
• Экранирование — неэкранированный (индекс Н в обозначении).
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Срок сохраняемости — 15 лет.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМТ и содержит информацию о конструкции и приёмке изделия. Понимание обозначения помогает правильно подобрать соединитель под конкретную задачу.

1. 2РМТ — тип соединителя.
2. 22 — условный размер корпуса.
3. Б — блочный корпус.
4. П — прямой патрубок.
5. Н — неэкранированное исполнение.
6. 4Г3 — четыре контакта, группа 3.
7. А1 — приёмка.
8. В — вариант исполнения.

Область применения и условия эксплуатации

Соединитель 2РМТ22БПН4Г3А1В применяется для внутреннего монтажа в электро- и радиоаппаратуре, где требуется надёжное соединение цепей при воздействии неблагоприятных внешних факторов. Тропикоустойчивое исполнение и всеклиматическое исполнение В2.1 позволяют использовать изделие в условиях повышенной влажности, вибрации и ударных нагрузок.

Резьбовое сочленение обеспечивает механическую фиксацию вилки и розетки и препятствует самопроизвольному разъединению. Монтаж пайкой или объёмный способ позволяет подключать соединитель как к печатным, так и к объёмным проводникам. Благодаря четырём контактам с разными диаметрами и разными допустимыми токами изделие подходит для цепей питания и сигнальных цепей в составе одной сборки.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и срок сохраняемости 15 лет делают соединитель пригодным для длительной эксплуатации и хранения в составе аппаратуры специального и общего назначения. Изделие не требует специальных условий при монтаже и обслуживании, кроме соблюдения стандартных требований к пайке и механическому креплению.
