2РМТ22БПН10Ш1В1В

Цена:

2150 ₽

Технические характеристики

2РМТ22БПН10Ш1В1В

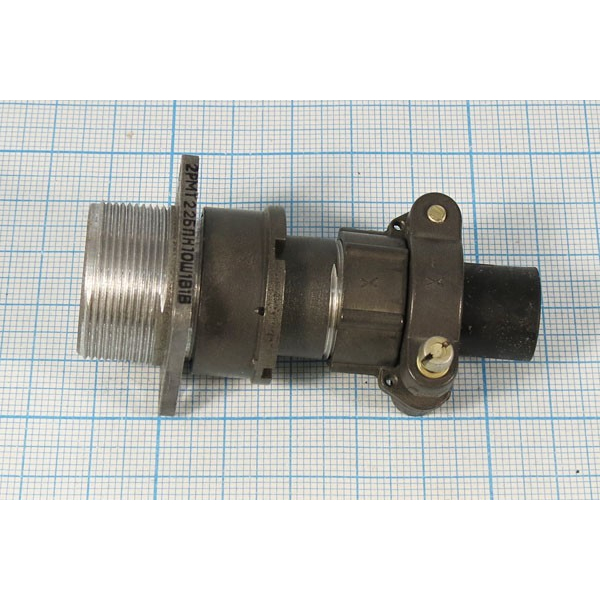

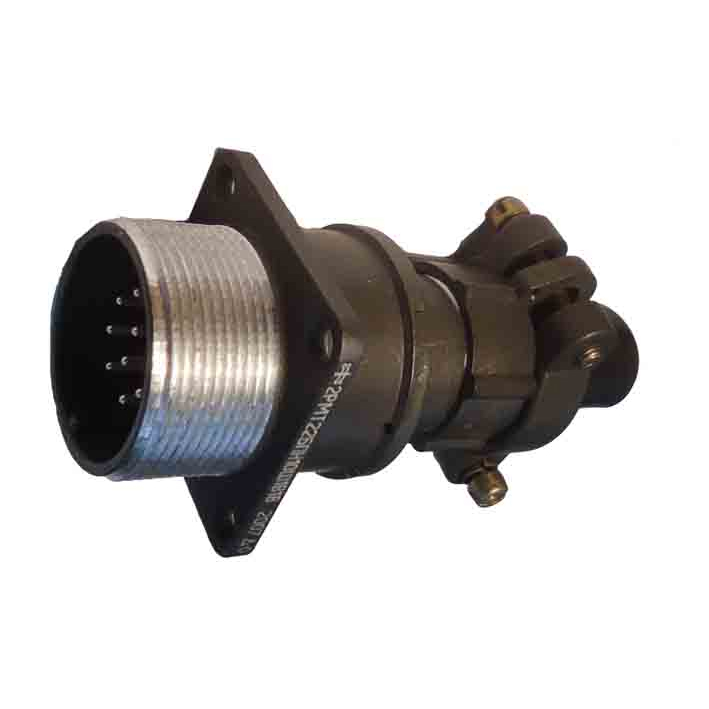

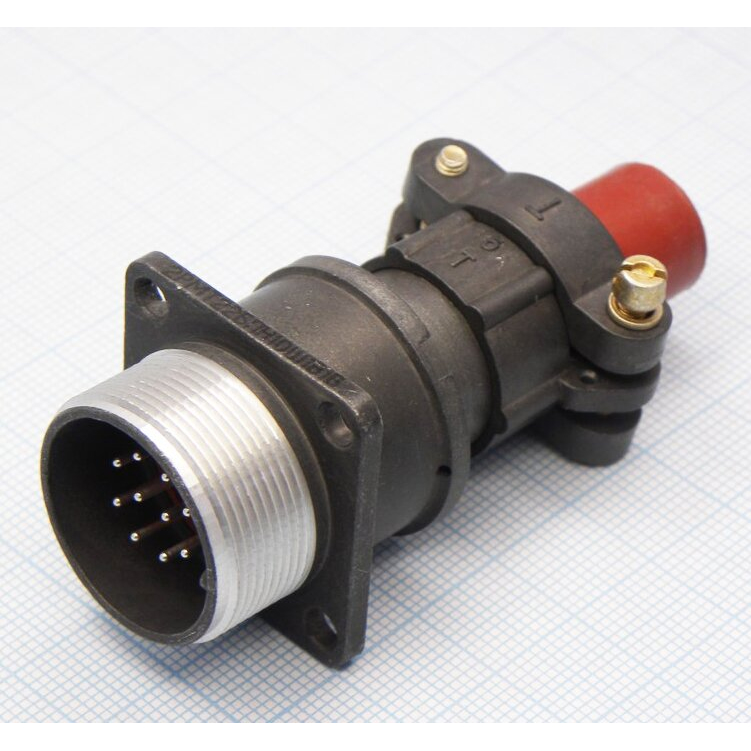

2РМТ22БПН10Ш1В1В — это электрический цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМТ.

Основные характеристики

Это блочная вилка приборного типа с 10 контактами диаметром 1 мм, предназначенная для цепей постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение достигает 560 В, ток на контакт — до 8 А (общий на соединитель — до 27 А). Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, контакты имеют серебряное покрытие (по маркировке "В").

Рабочие условия

Соединитель выдерживает температуру от -60 до +100 °C, количество сочленений-расчленений — до 500, наработка — минимум 5000 часов, срок сохраняемости — 25 лет. Сопротивление изоляции — не менее 1000 МОм, электрическая прочность — до 1850 В.

Маркировка

Обозначение расшифровывается: 2РМТ — тип (негерметичный тропикоустойчивый), 22 — размер корпуса, БПН — блочный приборный с прямым патрубком, 10 — число контактов, Ш1В1В — особенности исполнения (серебро, всеклиматическое). Фиксация сочленения — резьбовая.

Описание

2РМТ22БПН10Ш1В1В

2РМТ22БПН10Ш1В1В: разъём для надёжных соединений в промышленной аппаратуре

2РМТ22БПН10Ш1В1В — промышленный электрический разъём, применяемый для создания надёжных разъёмных соединений в оборудовании, где важны стабильная передача сигналов и устойчивость к внешним воздействиям. Такие соединители востребованы в приборостроении, системах автоматизации, энергетическом оборудовании, транспорте и специальной технике.

Особенности конструкции

Разъём относится к семейству цилиндрических соединителей 2РМТ, которое используется для коммутации цепей питания, управления и передачи сигналов. Буквенно-цифровая маркировка помогает определить серию изделия, тип исполнения, габарит, контактную группу и конструктивные особенности.

Ключевые преимущества применения разъёмов этого типа:

Компактное размещение большого числа электрических контактов.
Надёжная фиксация при соединении ответной части.
Удобство монтажа и обслуживания аппаратуры.
Возможность многократного подключения и отключения без необходимости перепайки всей кабельной системы.
Подходящее решение для оборудования с повышенными требованиями к виброустойчивости и долговечности соединений.

Где применяется 2РМТ22БПН10Ш1В1В

Соединитель 2РМТ22БПН10Ш1В1В может использоваться в составе кабельных сборок, шкафов управления, измерительных комплексов и электронных модулей. Он подходит для задач, где требуется организовать разъёмное подключение нескольких проводников в ограниченном пространстве.

Наиболее распространённые направления применения:

Промышленная автоматика и системы управления.
Контрольно-измерительная аппаратура.
Электротехнические установки.
Средства связи и телеметрии.
Транспортное и машиностроительное оборудование.
Приборы, работающие в условиях вибрации, перепадов температуры и производственных нагрузок.

На что обратить внимание

При подборе разъёма важно сверять полную маркировку 2РМТ22БПН10Ш1В1В с технической документацией на оборудование и ответную часть соединения. Следует учитывать тип контактов, число и расположение выводов, способ монтажа, допустимые электрические параметры, требования к герметичности и условия эксплуатации.

Правильно подобранный разъём обеспечивает устойчивый электрический контакт, упрощает сервисное обслуживание и помогает повысить надёжность всей системы. 2РМТ22БПН10Ш1В1В остаётся актуальным решением для создания прочных и технологичных соединений в профессиональной электронике и промышленной технике.
