Назначение соединителя 2РМТ22БПН10Ш1А1В

Соединитель 2РМТ22БПН10Ш1А1В предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в электро- и радиоаппаратуре специального и общего назначения. Изделие относится к классу цилиндрических низкочастотных соединителей тропикоустойчивого исполнения и применяется там, где требуется надёжная коммутация при воздействии неблагоприятных климатических и механических факторов.

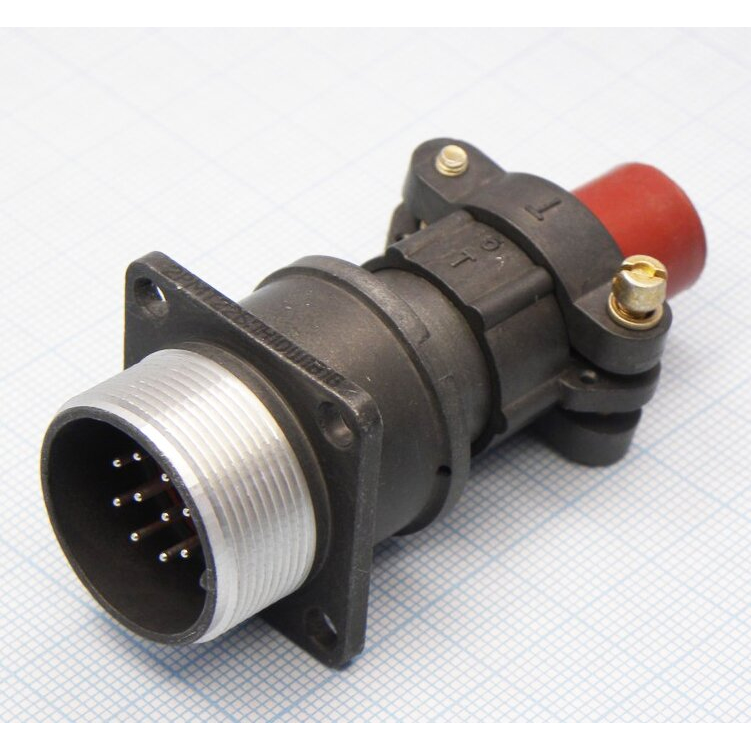

Данная модель представляет собой блочную вилку приборного типа с резьбовой фиксацией в сочленённом положении. Резьбовое соединение исключает самопроизвольное расчленение под действием вибрации и акустического шума, что делает соединитель пригодным для ответственных узлов аппаратуры.

Подтверждённые технические характеристики

Ниже приведены параметры, подтверждённые для данной модификации соединителя.

• Количество контактов — 10, диаметр каждого контакта — 1 мм.
• Рабочее напряжение — до 560 В.
• Максимальный ток на контакт — 7 А.
• Диапазон рабочих частот — до 3 МГц.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия во всеклиматическом исполнении.
• Корпус металлический, изолятор изготовлен из карболита.
• Покрытие контактов — серебро.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц.
• Стойкость к акустическому шуму и повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Расшифровка обозначения

Маркировка соединителя построена по принятой для серии схеме и содержит следующие сведения:

• 2РМТ — серия соединителей.
• 22 — условный размер корпуса с посадочным диаметром 22 мм.
• Б — блочный, то есть приборный, корпус.
• ПН — специфическая модификация корпуса с прямым патрубком.
• 10 — количество контактов.
• Ш1 — теплостойкость до 100 градусов Цельсия.
• А1 — модификация, связанная с особенностями экранирования или монтажа.
• В — всеклиматическое исполнение.

Применение и особенности монтажа

Соединитель применяется для коммутации цепей в блоках электро- и радиоаппаратуры. Монтаж выполняется на блок с использованием пайки или объёмным способом. Конструкция блочной вилки приборного типа рассчитана на установку непосредственно в аппаратуре, а резьбовая фиксация обеспечивает стабильность электрического контакта при эксплуатации в условиях тряски и вибрации.

Благодаря всеклиматическому исполнению изделие работоспособно при низких и высоких температурах, а также при повышенной влажности. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию, а серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность соединения.

Краткое резюме

Таким образом, 2РМТ22БПН10Ш1А1В — это десятиконтактный цилиндрический низкочастотный соединитель с резьбовой фиксацией, рассчитанный на напряжение до 560 В и ток до 7 А на контакт. Он предназначен для эксплуатации в широком диапазоне температур и в условиях повышенной влажности, вибрации и акустического шума, что подтверждает его пригодность для использования в специальной и общей электро- и радиоаппаратуре.
