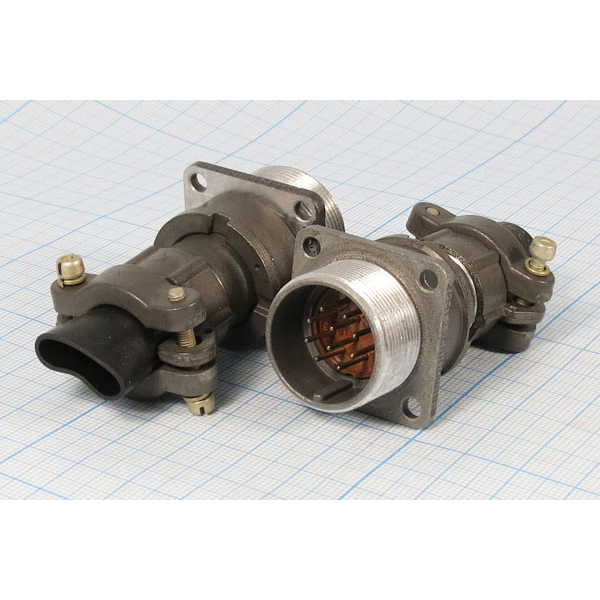

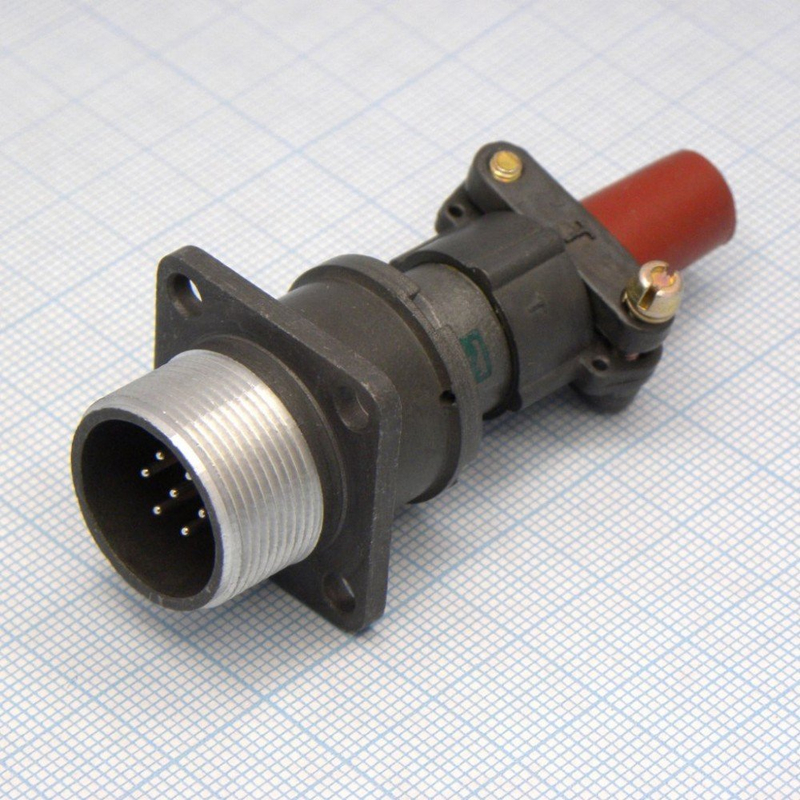

2РМТ22БПН10Г7В1В1 — это цилиндрический низкочастотный негерметичный разъем (соединитель) серии 2РМТ, предназначенный для надежного соединения электрических цепей переменного и постоянного тока. Он используется в приборных и блочных корпусах для передачи сигналов в различных промышленных и технических системах.

Основные характеристики

Разъем имеет блочный корпус (БПН), посадочный диаметр 22 мм и 10 контактов диаметром 1 мм с гнездами (Г). Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 7 А, суммарно на соединитель — до 58 А.

Сопротивление изоляции не менее 1000 МОм, электрическая прочность — до 1850 В. Диапазон рабочих температур: от -60°C до +100°C (с учетом перегрева контактов до +180°C), всеклиматическое исполнение (В).

Маркировка и конструкция

Обозначение расшифровывается так: 2РМТ — тип (негерметичный), 22 — размер корпуса, БПН — блочный приборный с прямым патрубком и гнездами, 10 — число контактов, Г — гнезда, 7 — возможно вариант контактов или нагрузки (аналогично 1 мм в серии), В — серебряное покрытие, 1 — теплостойкость 100°C, В — всеклиматическое.

Изолятор из карболита, покрытие контактов — серебро, усилие расчленения — от 29 Н. Обеспечивает до 500 сочленений-расчленений и наработку не менее 1000–5000 часов.

Применение

Подходит для цепей частотой до 3 МГц в условиях вибрации, ударов (до 5000 м/с²) и пониженного давления. Хвостовики контактов для проводов сечением 0,5 мм², часто применяется в оборудовании, требующем компактных и надежных соединений.
