Назначение соединителя

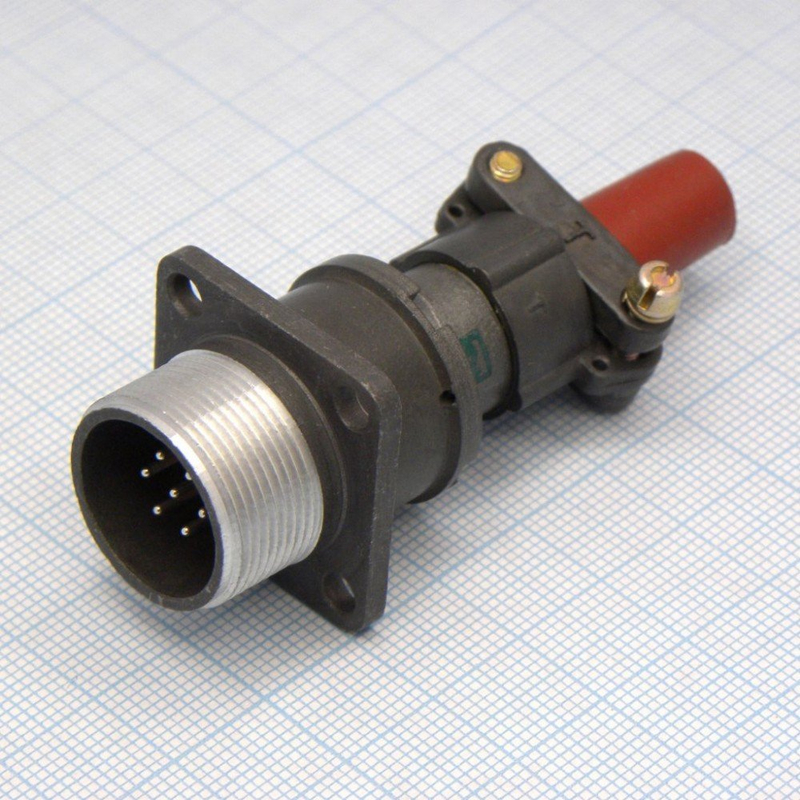

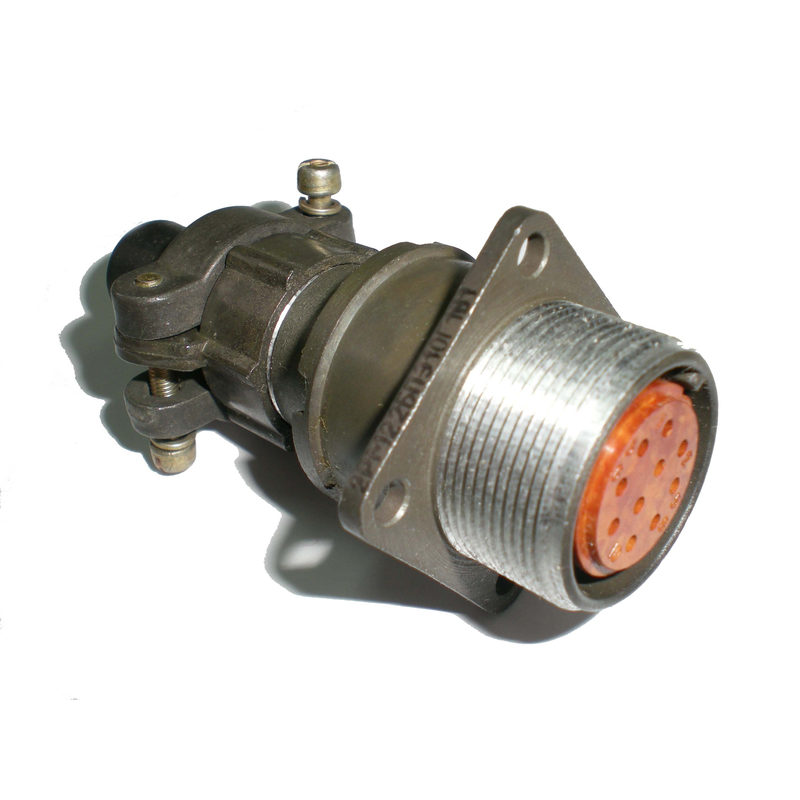

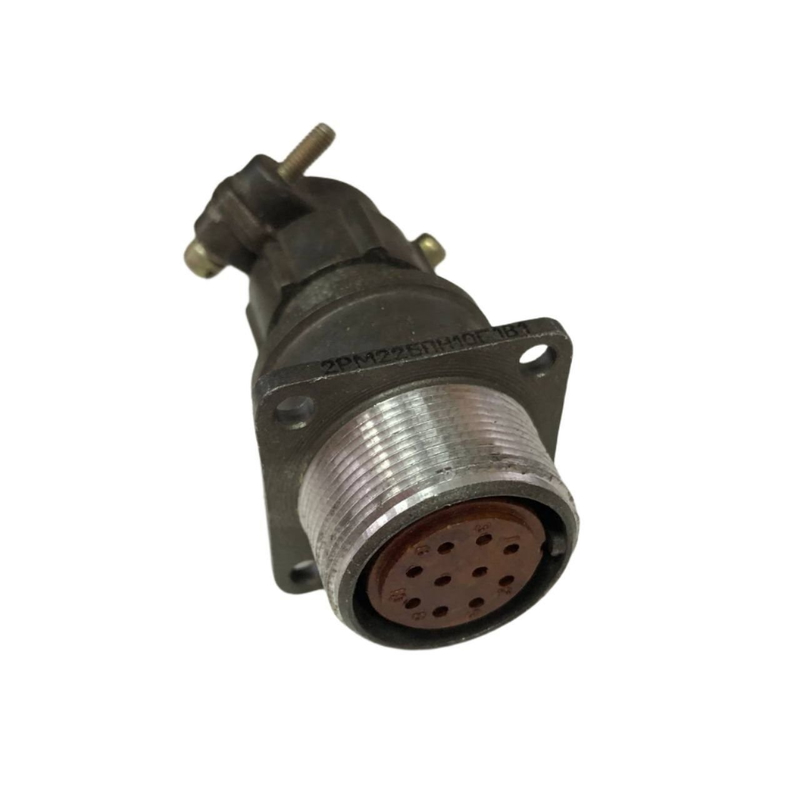

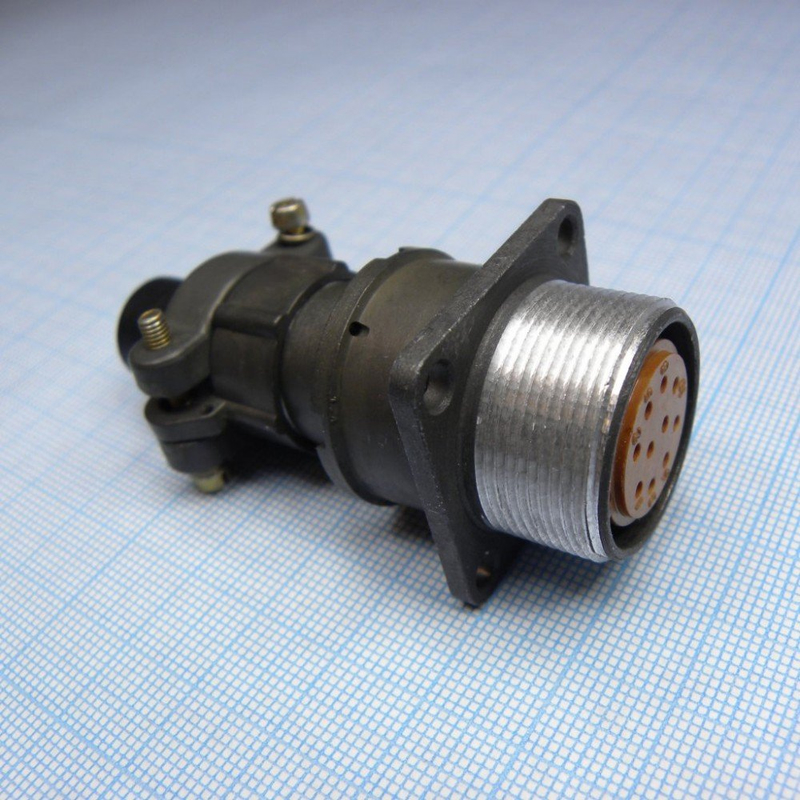

2РМТ22БПН10Г1В1В — это цилиндрический низкочастотный негерметичный соединитель приборного типа, выпускаемый АО «Элекон» в Казани. Изделие выполнено в виде розетки и предназначено для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц при напряжении до 700 В. Приборное исполнение и компактный цилиндрический корпус делают этот соединитель востребованным там, где требуется надёжное разъёмное соединение при ограниченном монтажном объёме.

Розетка применяется в составе промышленного, измерительного и электронного оборудования, а также в составе жгутов и кабельных сборок, где необходима устойчивость к климатическим и механическим воздействиям. Индекс «В» в обозначении подтверждает всеклиматическое исполнение, что допускает эксплуатацию изделия в широком диапазоне условий окружающей среды.

Артикул позиции — 80225, категория — 2РМТ22, производитель — Элекон. Маркировка модели построена по системе условных обозначений, в которой зашифрованы тип корпуса, число контактов, вид покрытия, теплостойкость и климатическое исполнение.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМТ22БПН10Г1В1В содержит несколько смысловых элементов, каждый из которых описывает конкретное свойство изделия. Число 10 указывает на количество контактов, буква «Г» — на серебряное покрытие контактной группы, индекс «1» — на теплостойкость до плюс 100 градусов Цельсия, индекс «В» — на всеклиматическое исполнение корпуса и деталей.

• Тип изделия — цилиндрический низкочастотный соединитель, розетка приборного типа.
• Число контактов — 10, покрытие контактов — серебряное.
• Способ монтажа — объёмный, пайкой, без патрубка.
• Тип соединения — резьбовое, с фиксацией ответной части.
• Материал корпуса — металл, основание выполнено из карболита.
• Герметичность — негерметичное исполнение, что допускает использование в составе негерметизированных блоков и приборов.

Резьбовое сочленение обеспечивает механическую фиксацию и предсказуемое усилие расчленения, что важно при работе в условиях вибрации. Конструкция рассчитана на многократное сочленение и расчленение без потери электрических параметров.

Технические характеристики

Электрические и механические параметры соединителя подтверждены данными производителя и определяют области его применения.

• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Усилие расчленения — до 117,7 Н.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений — 500 циклов.
• Срок хранения — 15 лет.

Столь высокое сопротивление изоляции и достаточная электрическая прочность позволяют использовать розетку в цепях с напряжением до 700 В, а частотный диапазон до 3 МГц охватывает большинство задач низкочастотной передачи сигнала и питания.

Механическая и климатическая стойкость

Соединитель выдерживает вибрационные нагрузки с ускорением 1000 метров на секунду в квадрате в диапазоне от 1 до 5 миллисекунд, а также одиночный механический удар с ускорением 5000 метров на секунду в квадрате длительностью от 0,1 до 2 миллисекунд. Металлический корпус и карболитовое основание обеспечивают жёсткость конструкции и стойкость к деформациям при монтаже и эксплуатации.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия совместно со всеклиматическим исполнением позволяет применять изделие в аппаратуре, работающей на открытых площадках, в неотапливаемых помещениях и в подвижных объектах. Срок хранения 15 лет подтверждает сохранение рабочих свойств при соблюдении условий хранения, установленных производителем.

Применение

Розетка 2РМТ22БПН10Г1В1В применяется в промышленных и электронных системах для надёжного соединения цепей питания и сигнала. Типовые области использования включают приборы контроля и измерений, блоки управления, распределительные устройства, кабельные сборки и жгуты промышленного назначения. Благодаря паечному монтажу соединение получается стабильным и устойчивым к воздействию вибрации и ударов.

При подборе ответной части следует учитывать тип резьбового сочленения, число контактов и климатическое исполнение, чтобы обеспечить полную совместимость по присоединительным размерам и электрическим параметрам. Изделие поставляется в единичной упаковке производителя; комплектация соответствует стандартной поставке АО «Элекон», страна производства — Россия, город Казань.
