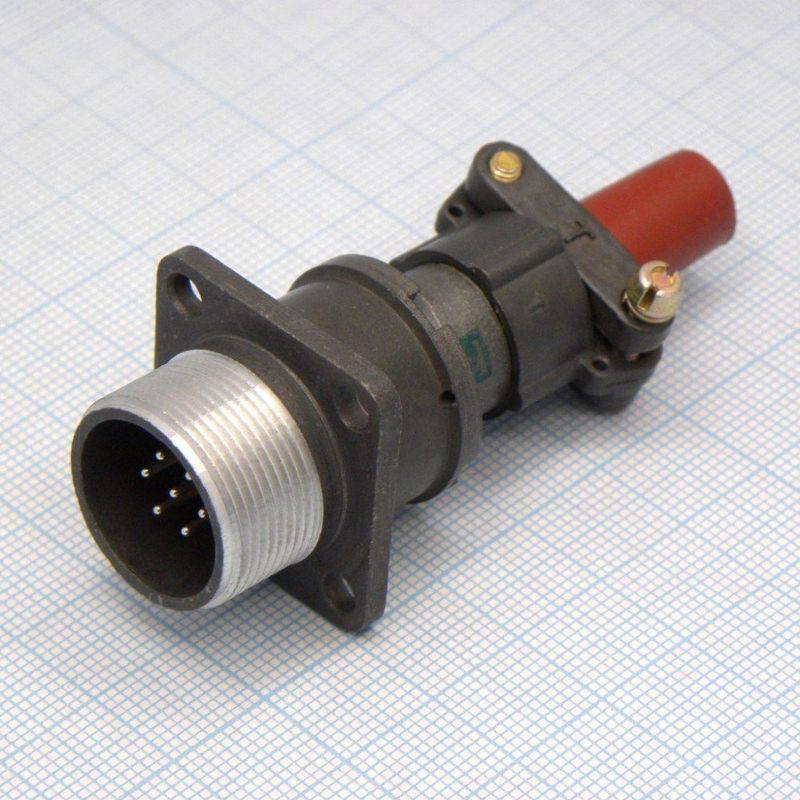

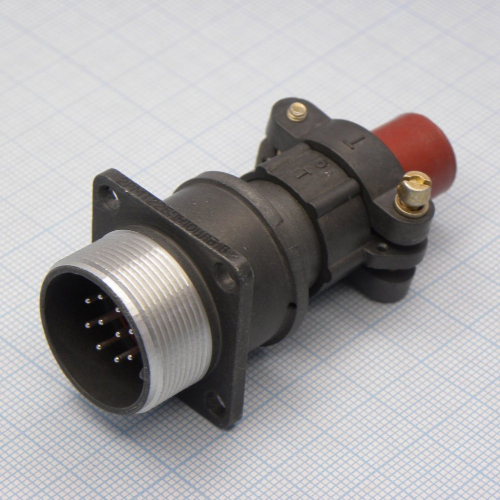

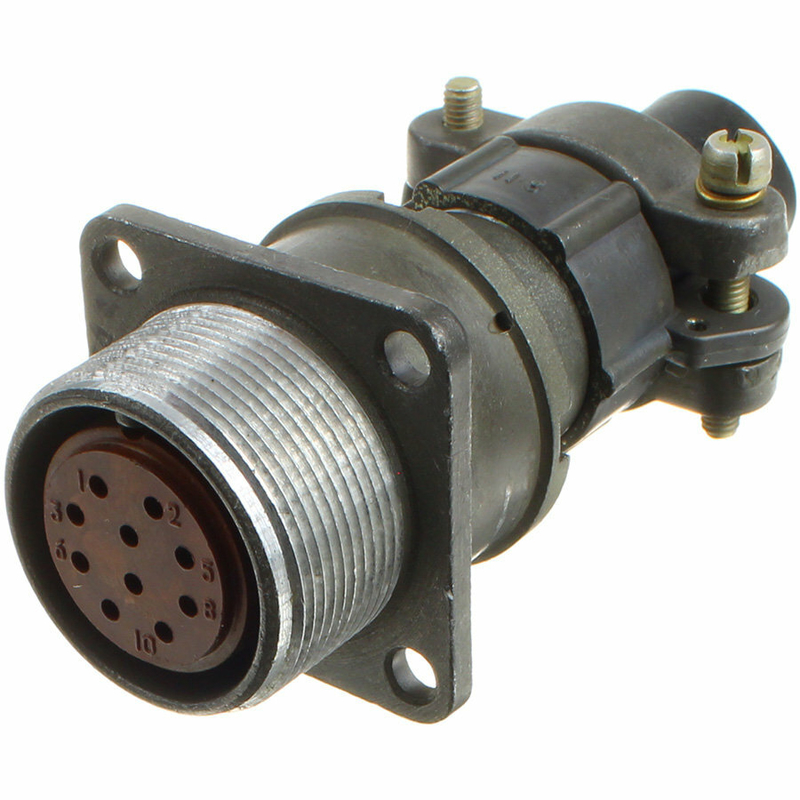

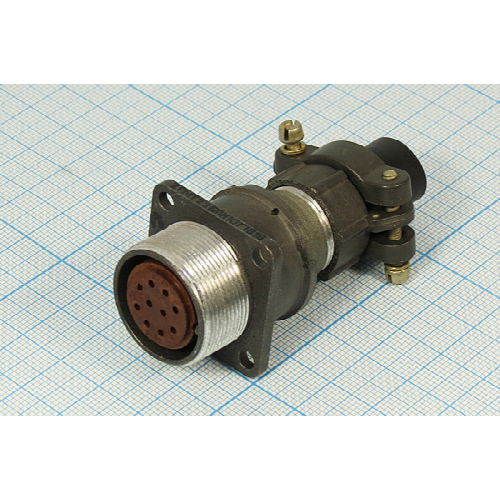

2РМТ22БПН10Г1В1В: надежное соединение для промышленной и радиоэлектронной аппаратуры

Разъем 2РМТ22БПН10Г1В1В относится к цилиндрическим низкочастотным негерметичным соединителям серии 2РМТ. Он применяется для формирования разъемных электрических соединений в аппаратуре, работающей в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц. Конструкция рассчитана на внутренний объемный монтаж и эксплуатацию в условиях температурных и механических воздействий.

Конструктивное исполнение

Маркировка 2РМТ22БПН10Г1В1В отражает ключевые параметры изделия:

• 2РМТ — серия низкочастотных цилиндрических соединителей.

• 22 — условный размер корпуса.

• Б — блочное, или приборное, исполнение корпуса.

• П — прямой патрубок.

• Н — исполнение для неэкранированного кабеля.

• 10 — десять контактов.

• Г — розеточная часть соединителя.

• 1 — контактная схема с контактами диаметром 1 мм.

• В — серебряное покрытие контактов.

• 1В — исполнение, ориентированное на эксплуатацию в расширенном диапазоне внешних факторов.

Исполнение с прямым патрубком делает разъем удобным для стационарного размещения на панели, корпусе прибора или ином элементе оборудования. Резьбовое сочленение ответных частей помогает надежно фиксировать соединение и снижает риск самопроизвольного разъединения при вибрации.

Основные характеристики

Для 2РМТ22БПН10Г1В1В указываются следующие базовые параметры:

Приведенные показатели позволяют использовать соединитель в системах, где важны электрическая прочность, стабильный контакт и сохранение параметров при изменении температуры.

Где применяется 2РМТ22БПН10Г1В1В

Разъем востребован при проектировании и обслуживании различных видов оборудования:

• радиоэлектронных устройств и приборных комплексов;

• систем автоматики и управления;

• измерительной техники;

• промышленной аппаратуры;

• стендового и испытательного оборудования;

• средств связи и телеметрии;

• приборов, требующих многоконтактного разъемного подключения.

Десять контактов позволяют передавать питание, сигналы управления и измерительные цепи через один соединительный узел. Серебряное покрытие контактных элементов способствует сохранению низкого переходного сопротивления и стабильности электрического контакта при корректном монтаже и эксплуатации.

На что обратить внимание при монтаже

При подборе ответной части необходимо сопоставлять тип соединителя, габарит корпуса, контактную схему, число контактов, вариант покрытия и климатическое исполнение. Важно также учитывать, что это негерметичный разъем: он предназначен для условий, в которых отсутствует необходимость в герметизации соединения от прямого воздействия влаги или жидкостей.

Для сохранения заявленных характеристик следует соблюдать требования к сечению подключаемого провода, качеству обжима или другого предусмотренного способа монтажа, моменту затяжки резьбового соединения и чистоте контактной группы. Контакты диаметром 1 мм допускают присоединение проводов сечением 0,5 мм².

2РМТ22БПН10Г1В1В — практичное решение для многоконтактных электрических соединений в промышленной, измерительной и радиоэлектронной технике, где необходимы механическая фиксация, устойчивость к внешним воздействиям и предсказуемые электрические параметры.
