Назначение соединителя 2РМТ22БПН10Г1А1В

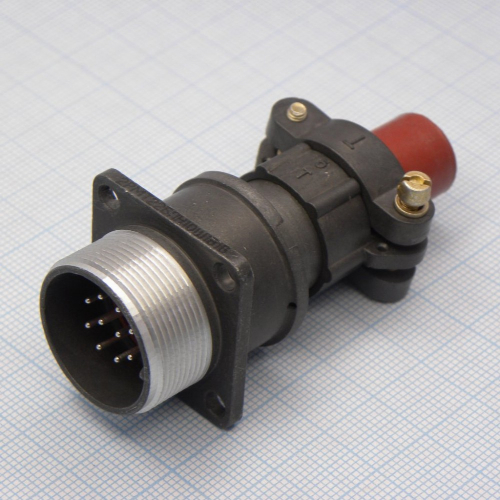

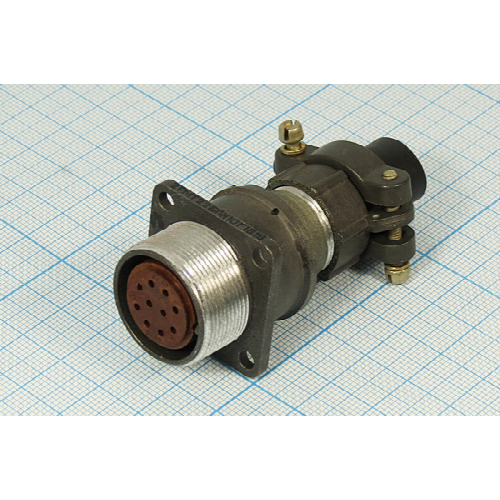

Соединитель 2РМТ22БПН10Г1А1В представляет собой цилиндрический низкочастотный электрический соединитель, выполненный в виде блочной розетки с прямым патрубком. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное электрическое соединение при воздействии широкого спектра климатических и механических факторов.

Артикул изделия — 3364, категория — 2РМТ22. Производитель в предоставленных данных не указан.

Электрические характеристики

Соединитель рассчитан на работу в цепях с нормированными параметрами по напряжению, току и сопротивлению. Ниже приведены подтверждённые значения.

• Условный размер корпуса — 22 мм.
• Количество контактов — 10, диаметр каждого контакта — 1 мм, покрытие контактов — золото.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — до 7 А, суммарная токовая нагрузка — до 58 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — от 1850 до 2300 В.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению В2.1 по ГОСТ 15150-69, что подтверждает его пригодность для работы в различных климатических зонах. Соединитель сохраняет работоспособность при следующих воздействиях.

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Смена температур — до плюс 250 градусов Цельсия и до минус 60 градусов Цельсия.
• Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Ударные нагрузки — до 5000 метров на секунду в квадрате.
• Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля до 50,6 умноженное на 10 в четвёртой степени Паскаля.

Минимальная наработка составляет 1000 часов, число сочленений и расчленений — 500. Масса изделия — около 21 грамма, габаритные размеры — 30 на 30 на 25 мм.

Конструкция и применение

В конструкции соединителя применён корпус из алюминиевого сплава АЛ-11 и изолятор из материала АГ-4. Контакты выполнены извлекаемыми, что упрощает монтаж и обслуживание. В соединённом состоянии изделие обеспечивает пылезащищённость. Монтаж соединителя возможен двумя способами: обжимом или пайкой.

Соединитель 2РМТ22БПН10Г1А1В применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая блоки и устройства, где требуется цилиндрическое разъёмное соединение с прямым патрубком для подключения кабеля. Извлекаемые контакты с золотым покрытием обеспечивают стабильное переходное сопротивление, а корпус из сплава АЛ-11 и изолятор из АГ-4 — механическую прочность и электрическую изоляцию в заданных условиях эксплуатации.
