Назначение разъёма 2РМТ22БПЭ4Ш3В1В

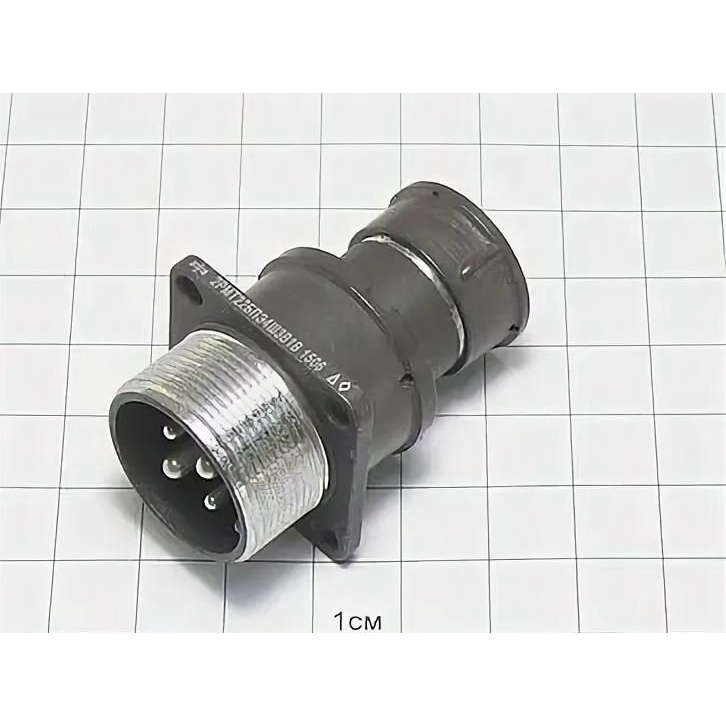

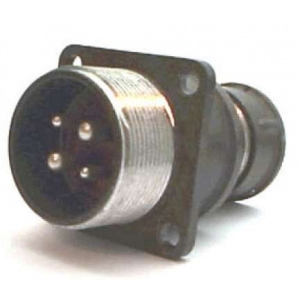

2РМТ22БПЭ4Ш3В1В — это блочная (приборная) вилка цилиндрического низкочастотного разъёма серии 2РМТ, выпускаемая заводом «Элекон» по техническим условиям ГЕ0.364.126. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока.

Разъём применяется для соединения низкочастотных цепей постоянного и переменного тока в аппаратуре общепромышленного и радиоэлектронного назначения. Рабочая частота переменного тока обычно не превышает нескольких мегагерц, что типично для всей серии 2РМТ.

Подтверждённые особенности и технические параметры

Блок работает в широком диапазоне температур окружающей среды, примерно от минус 60 до плюс 100 градусов Цельсия, и рассчитан на длительную эксплуатацию и многократные сочленения-расчленения. Конструкция обеспечивает надёжное соединение при резьбовом способе стыковки с ответными розетками или штепсельными вилками.

Основные характеристики изделия:

• Корпус выполнен из металла, изолятор — из карболита.
• Контакты располагаются внутри цилиндрического объёма.
• Разъём негерметичный, без патрубка.
• Способ монтажа — внутренний объёмный, с подключением проводов пайкой на разъёме или «на развальцовке» в блоке.
• Количество контактов — четыре.
• Часть контактов рассчитана на меньший диаметр (около 1–2 мм), часть — на больший (до 3 мм), что позволяет использовать разные токовые нагрузки.
• Максимальный рабочий ток на один контакт обычно лежит в диапазоне от нескольких ампер до десятков ампер в зависимости от диаметра контакта.
• Максимальное рабочее напряжение — порядка нескольких сотен вольт.

Применение и унификация в блочной аппаратуре

Серия 2РМТ охватывает разъёмы с числом контактов от нескольких до нескольких десятков в едином типоразмерном ряду, что упрощает унификацию в блочной аппаратуре. Разъёмы монтируются на приборы или блоки и соединяются с соответствующими розетками или штепсельными вилками резьбовым способом.

Модель 2РМТ22БПЭ4Ш3В1В востребована в тех случаях, когда требуется компактное соединение с небольшим числом цепей при объёмном внутреннем монтаже. Благодаря комбинации контактов разного диаметра одно изделие позволяет коммутировать цепи с разными токовыми нагрузками, что снижает номенклатуру применяемых разъёмов в изделии.

Условия эксплуатации допускают использование разъёма в аппаратуре, работающей при умеренных и низких температурах, а также при нагреве до плюс 100 градусов Цельсия. Многократность сочленений делает модель пригодной для блоков, требующих периодического подключения и отключения без потери качества электрического контакта.

Год выпуска, указанный в характеристиках, — 2017. Артикул изделия — 50262. Категория — 2РМТ22. Производитель — «Элекон».
