Назначение соединителя 2РМТ22БПЭ4Ш3В1В

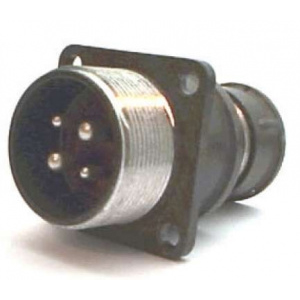

2РМТ22БПЭ4Ш3В1В — это вилка блочная (приборная) цилиндрического низкочастотного соединителя серии 2РМТ производства завода «Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Конструкция выполнена с внутренним объемным монтажом, что позволяет использовать вилку в составе приборных и блочных соединений.

Соединитель применяется для надежного соединения проводов в промышленных и технических системах. Вилка подходит для блочного монтажа без патрубка. Артикул изделия — 3406, категория — 2РМТ22.

Подтверждённые технические особенности

Вилка имеет 4 контакта: два контакта диаметром 2 мм и два контакта диаметром 3 мм. Посадочный диаметр составляет 22 мм. Рабочее напряжение достигает 560 В, максимальное напряжение — 700 В.

Электрические параметры соединителя:

• сопротивление контактов диаметром 2 мм — не более 1,6 мОм;
• сопротивление контактов диаметром 3 мм — не более 0,8 мОм;
• емкость между контактами — до 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Рабочая температура эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учетом перегрева контактов до плюс 180 градусов Цельсия. Исполнение всеклиматическое и тропикоустойчивое. В соединенном состоянии обеспечивается пылезащищенность.

Ресурс и сохраняемость

Минимальная наработка соединителя составляет 1000 часов. Количество циклов сочленений-расчленений — 500. Срок сохраняемости — 15 лет.

Конструкция и применение

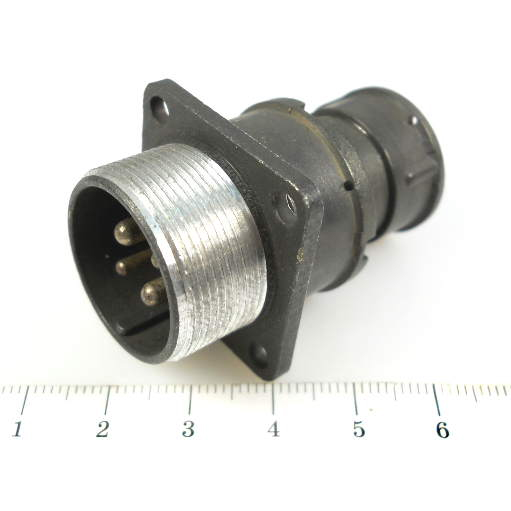

Вилка состоит из металлического корпуса, карболитового изолятора и извлекаемых контактов. Контакты могут иметь серебряное покрытие. Такая конструкция обеспечивает механическую прочность корпуса и стабильность электрических характеристик при эксплуатации.

Область применения — промышленные и технические системы, где требуется надежное соединение проводов. Блочное исполнение без патрубка упрощает установку в приборные корпуса и блоки. Всеклиматическое и тропикоустойчивое исполнение допускает использование соединителя в различных климатических зонах.

Краткая сводка параметров

1. Тип изделия — вилка блочная (приборная) цилиндрического низкочастотного соединителя серии 2РМТ.
2. Количество контактов — 4, из них два диаметром 2 мм и два диаметром 3 мм.
3. Посадочный диаметр — 22 мм.
4. Рабочее напряжение — до 560 В, максимальное — до 700 В.
5. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
6. Наработка — не менее 1000 часов, число сочленений-расчленений — 500.

Соединитель 2РМТ22БПЭ4Ш3В1В выпускается заводом «Элекон» и предназначен для применения в цепях постоянного и переменного тока частотой до 3 МГц с внутренним объемным монтажом.
