Назначение соединителя 2РМТ22БПЭ4Ш3В1В

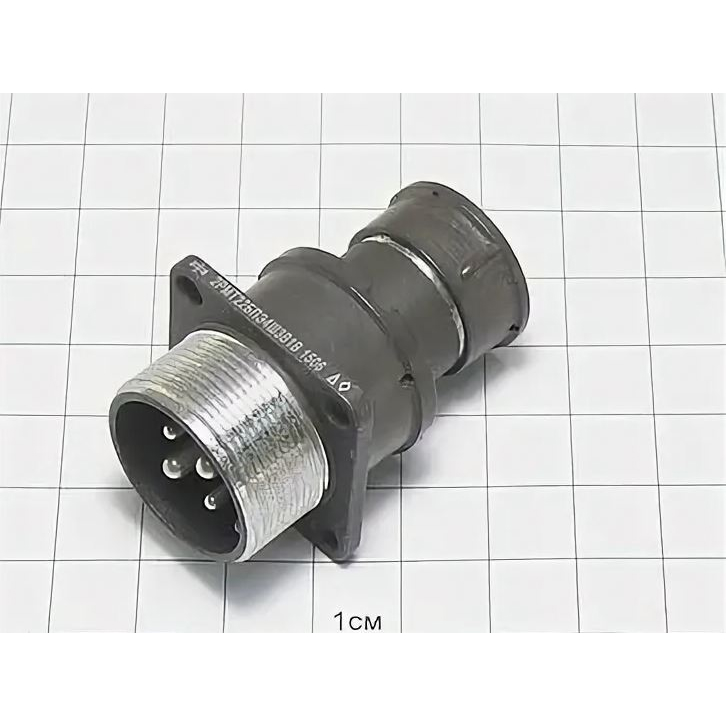

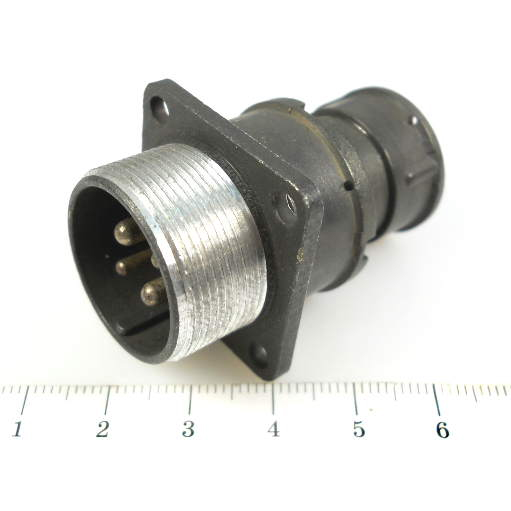

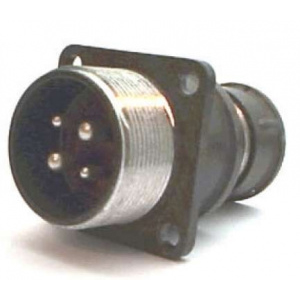

Соединитель 2РМТ22БПЭ4Ш3В1В представляет собой приборную (блочную) вилку с прямым патрубком, предназначенную для коммутации электрических цепей. Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры специального и общего назначения. Конструкция ориентирована на эксплуатацию в условиях разнообразных климатических воздействий, что подтверждается всеклиматическим исполнением.

Данный соединитель относится к категории низкочастотных, тропикоустойчивых и негерметичных изделий. Он выпущен в 2014 году. Артикул изделия — 3408, категория — 2РМТ22. Производитель в представленных данных не указан.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для модели 2РМТ22БПЭ4Ш3В1В. Значения не подлежат расширительному толкованию и приведены в том виде, в каком они указаны в описании изделия.

• Тип соединителя: низкочастотный, тропикоустойчивый, негерметичный.
• Климатическое исполнение: всеклиматическое.
• Количество контактов: 4.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 560 В или 700 В в зависимости от типономинала.
• Рабочая частота: до 3 МГц.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Сопротивление контактов: не более 5 мОм для диаметра контакта 1 мм.
• Электрическая прочность изоляции: 1850 В для напряжений 560 В и 2300 В для напряжений 700 В.

Конструктивные особенности

Соединитель состоит из двух частей — вилки и розетки. Каждая из частей может быть выполнена как блочной (приборной), так и кабельной. Предусмотрена возможность использования экранированного или неэкранированного кабеля в зависимости от типа гайки патрубка. Модель 2РМТ22БПЭ4Ш3В1В выполнена в виде приборной вилки с прямым патрубком.

Электрические параметры

Электрические характеристики изделия охватывают диапазон токовых нагрузок на одиночный контакт от 4 А до 36 А. Сопротивление контактов при диаметре контакта 1 мм не превышает 5 мОм. Электрическая прочность изоляции обеспечивается на уровне 1850 В для исполнения на 560 В и 2300 В для исполнения на 700 В. Рабочая частота соединителя достигает 3 МГц.

Применение

Соединитель 2РМТ22БПЭ4Ш3В1В используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Благодаря всеклиматическому исполнению и тропикоустойчивости изделие применимо в условиях разнообразных климатических воздействий. Возможность выбора экранированного или неэкранированного кабеля расширяет область использования соединителя в составе кабельных сборок и приборных блоков.

Гарантия и срок службы

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Гарантийная наработка составляет 1000 часов во всех режимах и 100000 часов в облегчённом режиме. Указанные значения относятся к изделию в целом и подтверждены в описании модели.

Таким образом, 2РМТ22БПЭ4Ш3В1В является надежным решением для подключения электрических компонентов в условиях разнообразных климатических воздействий, обеспечивая коммутацию цепей с числом контактов 4 и серебряным покрытием контактной группы.
