Назначение соединителя

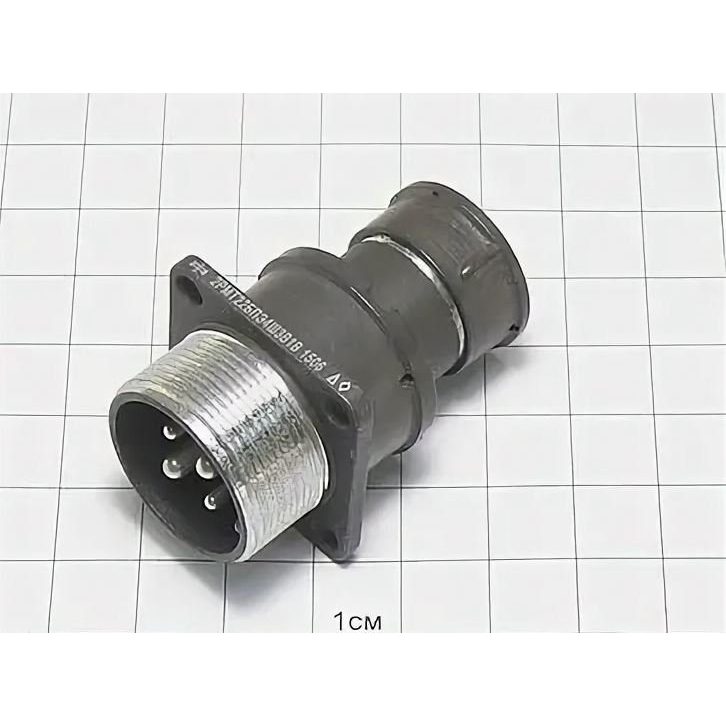

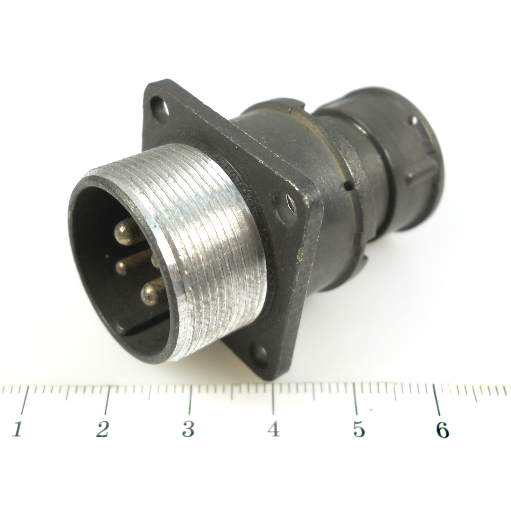

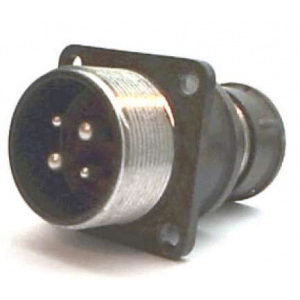

2РМТ22БПЭ4Ш3В1В — это цилиндрический низкочастотный соединитель тропикоустойчивого типа с резьбовой фиксацией. Он предназначен для соединения и разъединения электрических цепей: проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения. Соединитель применяется в цепях постоянного и переменного токов частотой до 3 МГц при напряжении 560–700 В.

Конструкция и расшифровка обозначения

Изделие состоит из вилки и розетки, которые могут быть блочными (приборными) или кабельными. В данном исполнении представлена блочная вилка с прямым патрубком, экранированная, с четырьмя контактами. Посадочный диаметр корпуса составляет 22 мм, монтаж внутренний.

Маркировка содержит полную информацию об исполнении изделия:

• 2РМТ — тип соединителя;
• 22 — условный размер корпуса;
• Б — блочный корпус;
• П — прямой патрубок;
• Э — экранированное исполнение;
• 4Ш3 — четыре контакта, сочетание Ш3 (2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм);
• В — всеклиматическое исполнение;
• 1 — теплостойкость до 100 градусов Цельсия.

Технические характеристики

Максимальный ток на контакт составляет 18 А для контактов диаметром 2 мм и 32 А для контактов диаметром 3 мм. Рабочая температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия, с допустимым перегревом контактов до плюс 180 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц. Наработка составляет 1000 часов, ресурс сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Применение

Благодаря тропикоустойчивому и всеклиматическому исполнению, экранированию и широкому температурному диапазону соединитель применяется в аппаратуре, работающей в сложных условиях: при повышенной влажности, перепадах температур, вибрационных нагрузках. Экранирование обеспечивает защиту цепей от электромагнитных помех, что важно для радиоаппаратуры специального назначения. Комбинация контактов разного диаметра позволяет коммутировать как силовые, так и сигнальные цепи в одном разъёме. Резьбовая фиксация исключает самопроизвольное расчленение при вибрации.

Комплектация и особенности

Соединитель имеет блочное исполнение с прямым патрубком и внутренним монтажом, что определяет способ его установки на приборных панелях. Артикул изделия — 3407, категория — 2РМТ22. Сведения о производителе, стране производства, сертификатах и гарантии в предоставленных данных не указаны.

Ключевые параметры

1. Тип: цилиндрический низкочастотный, тропикоустойчивый, экранированный.
2. Количество контактов: 4 (диаметры 2 мм и 3 мм).
3. Посадочный диаметр корпуса: 22 мм.
4. Рабочее напряжение: 560–700 В, частота до 3 МГц.
5. Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
6. Ресурс: 500 сочленений-расчленений, наработка 1000 часов, срок сохраняемости 15 лет.
