Назначение соединителя

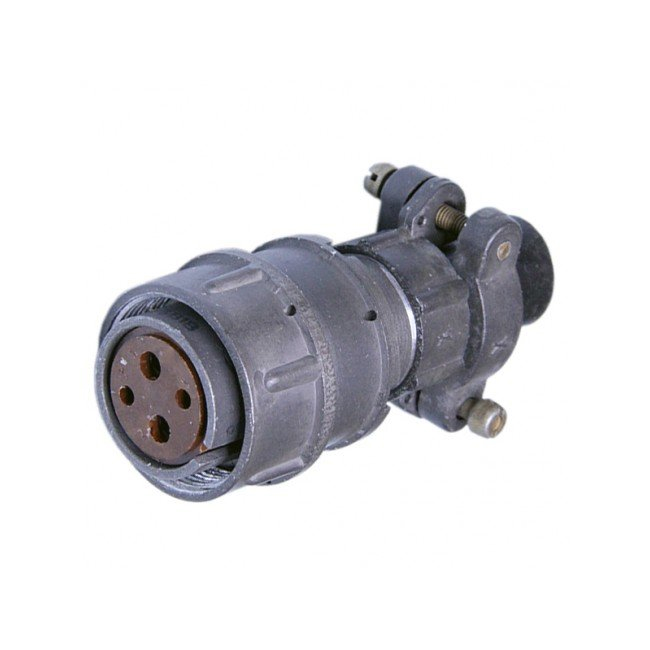

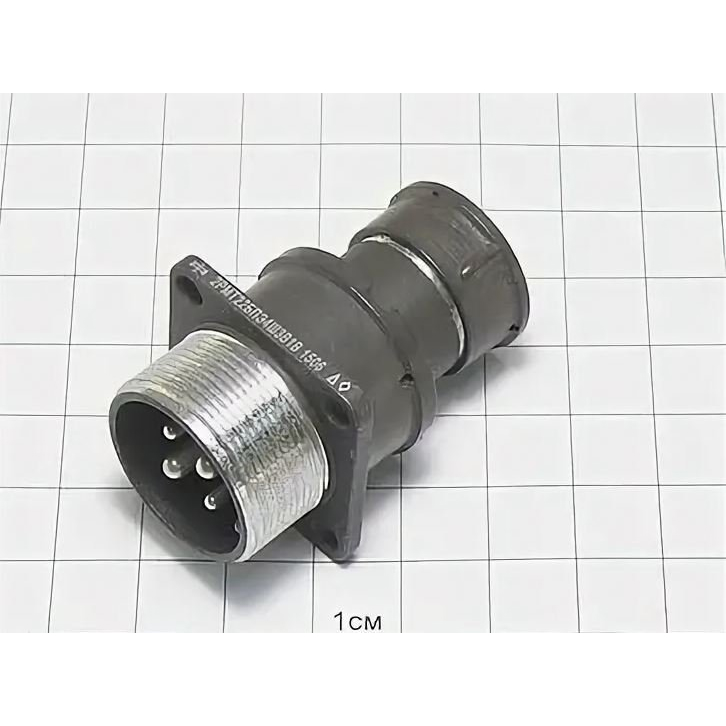

2РМТ22БПЭ4Г3В1В — это цилиндрический низкочастотный соединитель производства компании Элекон, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное и стабильное электрическое соединение с фиксированным набором контактов: в приборных и кабельных системах, в составе электрооборудования, в устройствах управления и контроля. Розетка относится к серии 2РМТ, объединяющей соединители, рассчитанные на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур.

Данная модель представляет собой розетку приборного исполнения без патрубка. Исполнение экранированное и негерметичное, что определяет область применения: соединитель подходит для закрытых корпусов, шкафов и блоков, где отсутствует прямое воздействие влаги и пыли, но важна защита от электромагнитных помех.

Подтверждённые особенности

Конструкция и параметры модели определяются её принадлежностью к серии 2РМТ и конкретным типоразмером 22. Ниже перечислены характеристики, указанные для данного изделия.

• Четыре контакта с покрытием серебром, что обеспечивает низкое переходное сопротивление.
• Сопротивление контакта — не более 0,005 Ом.
• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное рабочее напряжение — 700 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Резьбовой вид сочленения, обеспечивающий механическую фиксацию и устойчивость к вибрациям.
• Ресурс — до 500 циклов соединений и разъединений.
• Корпус металлический, основание карболитовое.
• Монтаж выполняется объёмным способом с пайкой.

Металлический корпус придаёт изделию прочность и участвует в экранировании, а карболитовое основание служит изоляционным элементом, удерживающим контакты в заданном положении. Совокупность этих свойств позволяет применять соединитель в составе ответственных узлов, где важны как электрическая стабильность, так и стойкость к внешним воздействиям.

Область применения и монтаж

Розетка приборного исполнения без патрубка предназначена для установки непосредственно на корпусе прибора или блока. Отсутствие патрубка означает, что кабельная часть подсоединяется к ответной части соединения, а сама розетка крепится в приборной панели. Такое решение типично для аппаратуры, где кабель подводится к разъёму со стороны ответного соединителя.

Монтаж осуществляется объёмным способом с применением пайки. Это требует аккуратности при подготовке проводников и соблюдения температурного режима пайки, чтобы не повредить карболитовое основание и не ухудшить свойства серебряного покрытия контактов. После пайки соединение должно быть механически разгружено, чтобы усилия на проводниках не передавались на контакты.

Экранированное исполнение делает модель востребованной в цепях, где необходимо снизить уровень помех и исключить взаимное влияние соседних проводников. Негерметичное исполнение ограничивает применение сухими и защищёнными объёмами: соединитель не рассчитан на прямой контакт с водой, агрессивными средами и сильной запылённостью без дополнительной защиты.

Условия эксплуатации

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Такой диапазон охватывает большинство задач, возникающих при эксплуатации промышленного и специального оборудования. Ресурс до 500 циклов сочленения достаточен для узлов, где разъединение производится нечасто: при наладке, ремонте или периодическом обслуживании.

Резьбовое соединение обеспечивает плотный контакт и устойчивость к вибрационным нагрузкам, что важно для приборов, работающих в движении или в условиях тряски. Металлический корпус с карболитовым основанием дополняет механическую прочность изделия и продлевает срок его службы при аккуратном обращении.

Комплектация и общие сведения

Товар поставляется под наименованием 2РМТ22БПЭ4Г3В1В Элекон, артикул 50261, категория 2РМТ22. Год, указанный в карточке товара, — 2017. Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют и не приводятся.
