Назначение

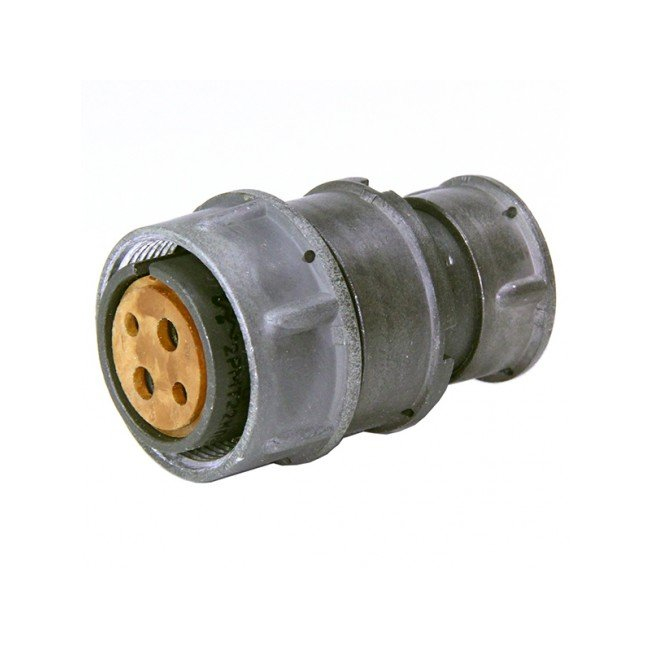

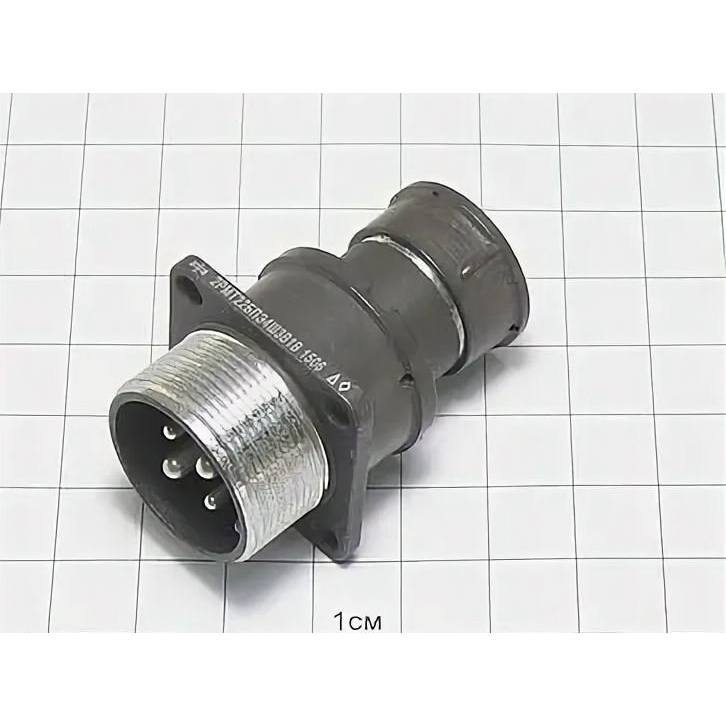

2РМТ22БПЭ4Г3В1В — блочная розетка из серии цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется надёжное электрическое соединение при воздействии вибрации, ударов и перепадов температуры.

Артикул изделия — 80222. Категория — 2РМТ22. Розетка относится к блочному типу, то есть устанавливается непосредственно на корпус блока или прибора и обеспечивает подключение ответной части.

Подтверждённые технические особенности

Конструктивно разъём выполнен на карболитовом основании с металлическим корпусом. Посадочный диаметр составляет 22 мм. Количество контактов — 4, диаметр каждого контакта — 1 мм.

• Максимальное рабочее напряжение — до 560 В.
• Ток на один контакт — до 8 А.
• Суммарный ток на соединитель — до 27 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — до 1850 В.
• Ёмкость между контактами — не более 6 пФ.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений и расчленений — 500 циклов.
• Наработка — не менее 5000 часов.

Условия эксплуатации и устойчивость к воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Изделие сохраняет работоспособность при механических ударах с ускорением до 5000 метров на секунду в квадрате и при линейном ускорении до 2000 метров на секунду в квадрате. В соединённом состоянии обеспечивается пылезащита контактов.

Монтаж и применение

Розетка рассчитана на внутренний объёмный монтаж с пайкой. Такой способ установки подходит для стационарной аппаратуры, блоков питания, измерительных приборов и систем управления, работающих в жёстких условиях. Сочетание широкого температурного диапазона, стойкости к вибрации и ударам делает разъём пригодным для эксплуатации в составе ответственных устройств, где требуется стабильность электрического контакта.

Благодаря четырём контактам диаметром 1 мм и допустимому суммарному току до 27 А изделие применяется для подачи питания и передачи сигналов низкой частоты. Карболитовое основание и металлический корпус обеспечивают механическую прочность и электрическую изоляцию. Ресурс в 500 циклов сочленений и расчленений рассчитан на периодическое подключение и отключение без потери рабочих характеристик.
