Назначение соединителя 2РМТ22БПЭ4Г3В1В

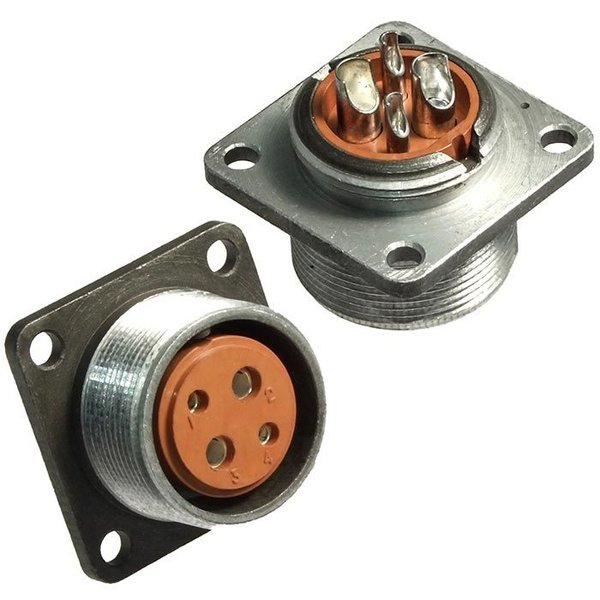

2РМТ22БПЭ4Г3В1В представляет собой блочную розетку — негерметичный цилиндрический низкочастотный соединитель, предназначенный для внутреннего объемного монтажа. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Тип корпуса — блочный, без патрубка или с прямым патрубком, что позволяет устанавливать розетку непосредственно на панель или в блок аппаратуры.

Конструкция и особенности

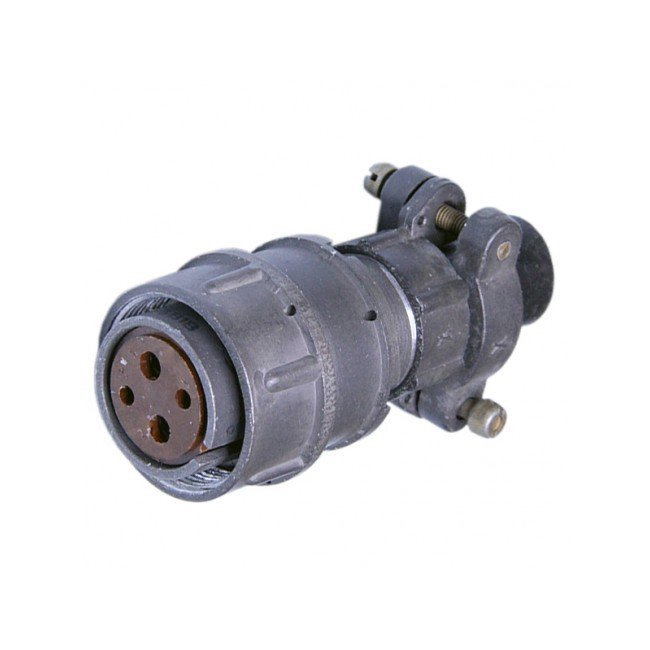

Соединитель состоит из корпуса, изолятора и контактов. Сочленение с ответной частью выполняется резьбовым способом, поляризация — одношпоночная, что исключает неправильное подключение. Посадочный диаметр корпуса составляет 22 мм. В изделии предусмотрено 4 контакта с диаметрами 2 мм и 3 мм.

• Токовая нагрузка на одиночный контакт — от 4 до 36 А, суммарная нагрузка — до 260 А.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление контактов — не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.
• Емкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МΩ.
• Число циклов сочленения и расчленения — 500, наработка — не менее 1000 часов.
• Усилие расчленения — от 29,4 до 539,6 Н.
• Гамма-процентный срок сохраняемости — 15 лет.

Условия эксплуатации и применение

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации с частотой от 1 до 5000 Гц и ускорением до 490 метров на секунду в квадрате, при механических ударах с ускорением до 5000 метров на секунду в квадрате и при линейном ускорении до 2000 метров на секунду в квадрате. Электрическая прочность изоляции выдерживает соответствующие испытания. Такие параметры делают розетку пригодной для эксплуатации в составе промышленного и специального оборудования, где требуются надежная коммутация и стойкость к вибрационным и ударным нагрузкам.

Область применения

2РМТ22БПЭ4Г3В1В применяется в электрических цепях постоянного и переменного тока низкой частоты, в том числе в блоках и приборах, рассчитанных на внутренний объемный монтаж. Розетка может использоваться в составе кабельных сборок и соединительных узлов, где необходим разъем с посадочным диаметром корпуса 22 мм и четырьмя контактами разного диаметра.

Комплектация и данные каталога

Категория товара — 2РМТ22. Артикул — 3402. Год — 2026. Производитель в предоставленных данных не указан. Краткое описание и сведения о комплектации в каталоге отсутствуют.
