Назначение соединителя

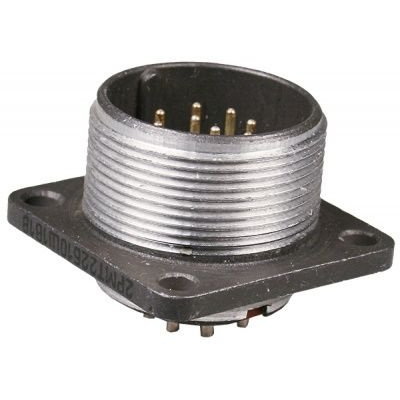

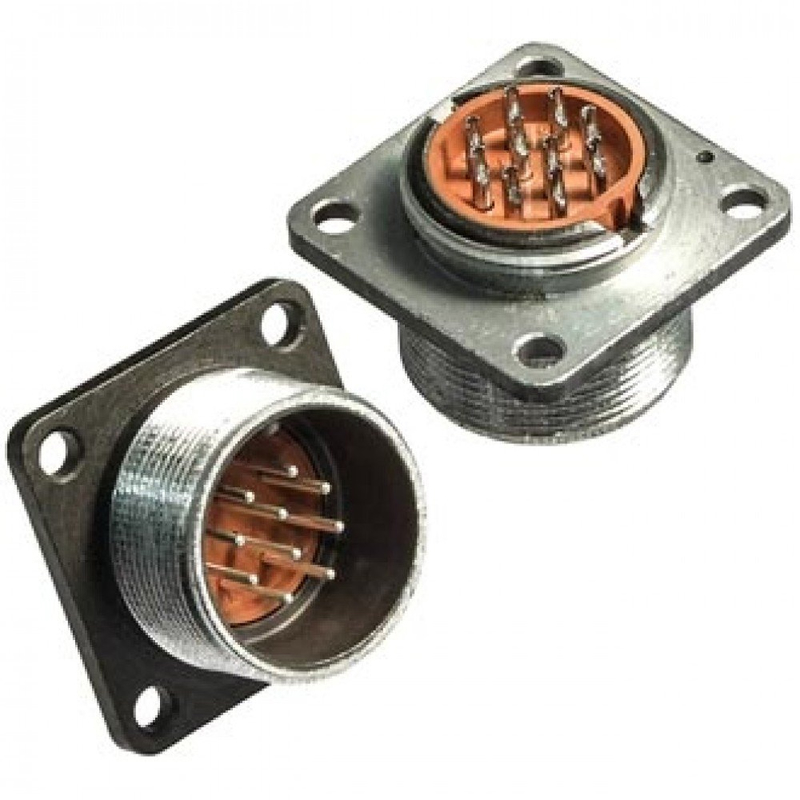

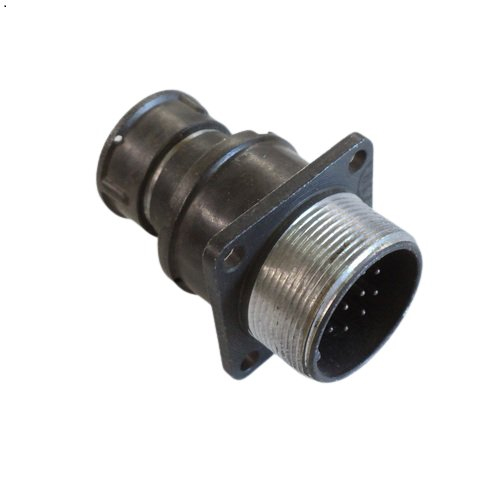

2РМТ22БПЭ10Ш1В1В — это блочная (приборная) вилка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Вилка применяется для внутреннего объёмного монтажа в радиоэлектронной аппаратуре специального и общего назначения, в том числе во всеклиматическом исполнении.

Соединители серии 2РМТ используются в узлах аппаратуры, где требуется надёжное соединение с высокой износостойкостью и стойкостью к климатическим факторам. Изделие соответствует требованиям ТУ ГЕ0.364.126 ТУ.

Расшифровка обозначения

Маркировка 2РМТ22БПЭ10Ш1В1В построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия:

• 2РМТ — тип соединителя, тропикоустойчивое исполнение.
• 22 — условный размер корпуса.
• Б — блочный (приборный) корпус без левой резьбы.
• П — прямой патрубок.
• Э — исполнение для экранированного кабеля (с гайкой).
• 10 — количество штыревых контактов диаметром 1,0 мм.
• Ш1 — сочетание контактов первой группы.
• В1 — всеклиматическое исполнение с теплостойкостью до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Сочленение резьбовое, поляризация одношпоночная. Вилка состоит из металлического корпуса, изолятора и контактов с серебряным покрытием. В соединённом состоянии обеспечивается пылезащищённость контактов и мест пайки.

Основные технические характеристики

Электрические и эксплуатационные параметры вилки 2РМТ22БПЭ10Ш1В1В обеспечивают её применение в ответственных цепях питания и сигнальных линиях:

• Количество контактов — 10 штыревых.
• Рабочее напряжение — до 560 В.
• Максимальное напряжение — до 700 В.
• Ток на контакт диаметром 1,0 мм — до 7 А.
• Общий ток для 10 контактов — до 58 А.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Герметичность — пылезащищённость в сочленённом состоянии.

Электрическая прочность изоляции

Испытательное напряжение изоляции зависит от рабочего напряжения цепи. При рабочем напряжении 560 В электрическая прочность изоляции составляет 1850 В, при рабочем напряжении 700 В — 2300 В.

Конструкция и применение

Вилка выполнена в блочном (приборном) исполнении с прямым патрубком и предназначена для объёмного монтажа внутри блоков аппаратуры. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и обеспечивает механическую фиксацию ответной части. Металлический корпус и серебряное покрытие контактов способствуют стабильности переходного сопротивления при многократных сочленениях.

Благодаря всеклиматическому исполнению соединитель устойчив к воздействию повышенной влажности, плесени и перепадов температуры, что позволяет использовать его в аппаратуре, эксплуатируемой в сложных климатических условиях. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данной категории. Год выпуска — в диапазоне 2000–15.
