Назначение соединителя

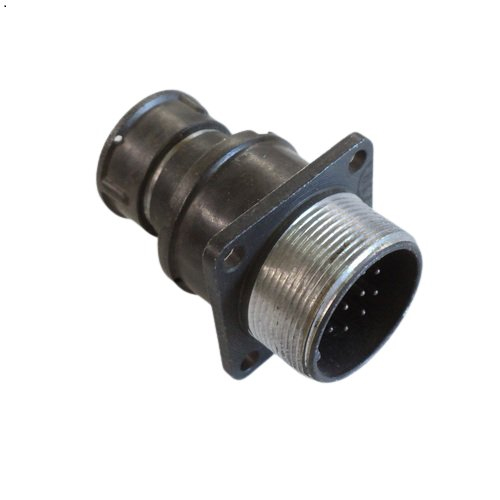

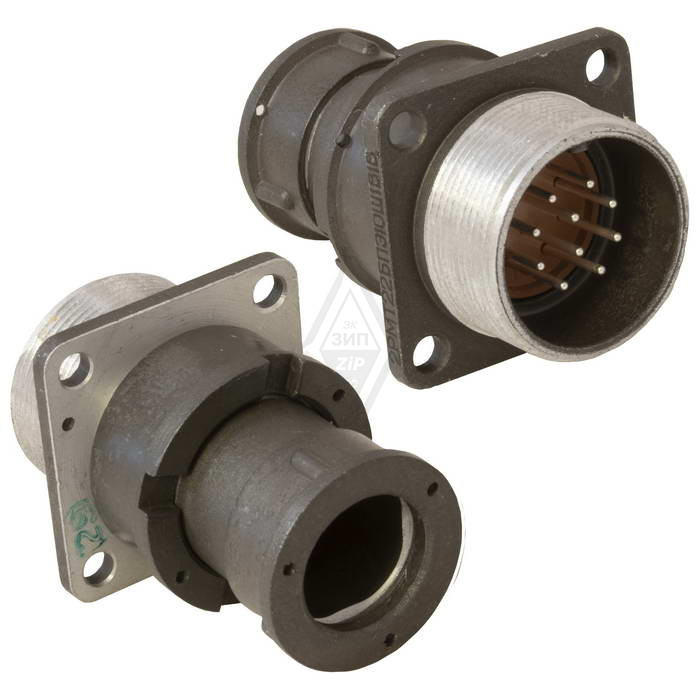

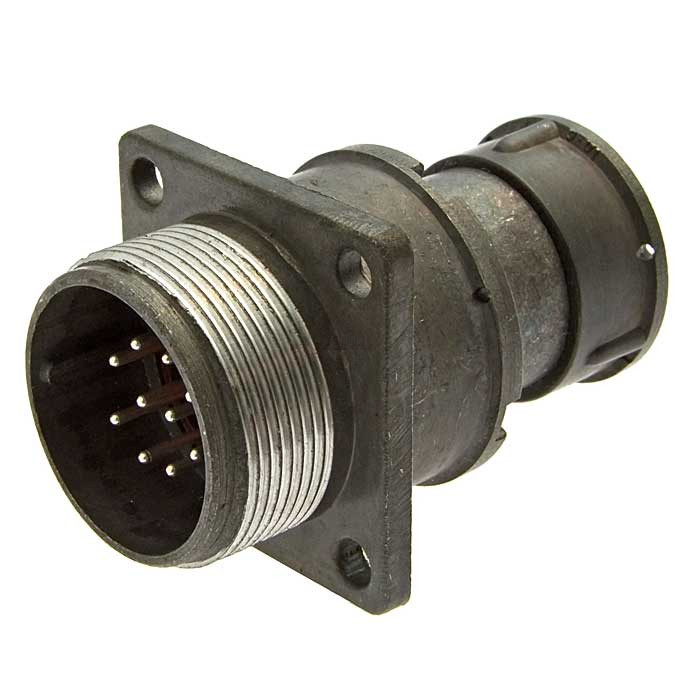

2РМТ22БПЭ10Ш1В1В (Элекон) — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выпускаемый казанским заводом «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в промышленных и радиоэлектронных устройствах. Разъём применяется там, где требуется надёжное механическое соединение и стабильный электрический контакт в условиях повышенных нагрузок.

Конструктивные особенности

Данное исполнение представляет собой вилочный соединитель приборного типа с кабельным монтажом. Изделие не является герметичным. Корпус выполнен из металла, изолятор — из карболита. Контакты прямые, рассчитаны на пайку кабеля, обычно имеют серебряное покрытие. Типоразмер 2РМТ22 предусматривает 22 гнездовых контакта, расположенных в круговом порядке в изоляторе. В целом по серии 2РМ/2РМТ число контактов варьируется от 14 до 50 в зависимости от номера типоразмера. Маркировка 2РМТ22БПЭ10Ш1В1В отражает конкретное сочетание конструктивных признаков: тип корпуса, вид контактов и вариант исполнения.

Электрические параметры

• Максимальное рабочее напряжение — до 700 В переменного или постоянного тока.
• Рабочее напряжение — порядка 560 В.
• Допустимый рабочий ток на отдельный контакт — от 4 А и выше в зависимости от исполнения и условий эксплуатации.
• Частотный диапазон коммутируемых цепей — до 3 МГц.

Такие параметры позволяют использовать соединитель в цепях управления и питания малой и средней мощности.

Условия эксплуатации и применение

Серия 2РМТ рассчитана на работу в условиях вибрации, ударов и широкого температурного диапазона — обычно от минус 60 до плюс 100 градусов Цельсия. Это делает изделие пригодным для аппаратуры общепромышленного назначения, а в ряде случаев — и для специального применения. Соединитель выдерживает повышенные механические нагрузки, характерные для оборудования, монтируемого на подвижных объектах и в промышленных установках. Применение охватывает радиоэлектронные устройства, приборы контроля и управления, промышленную автоматику и другие системы, где требуется цилиндрический разъём с кабельным монтажом и пайкой контактов.

Ключевые подтверждённые особенности

1. Вилочный соединитель приборного типа с кабельным монтажом.
2. Металлический корпус и карболитовый изолятор.
3. Прямые контакты под пайку, как правило, с серебряным покрытием.
4. 22 гнездовых контакта в круговом расположении.
5. Рабочее напряжение порядка 560 В, максимальное — до 700 В.
6. Рабочий ток на контакт от 4 А.
7. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
8. Стойкость к вибрациям и ударам.

Год сведений о товаре — 2017. Артикул изделия — 50260. Категория — 2РМТ22. Производитель — Элекон.
