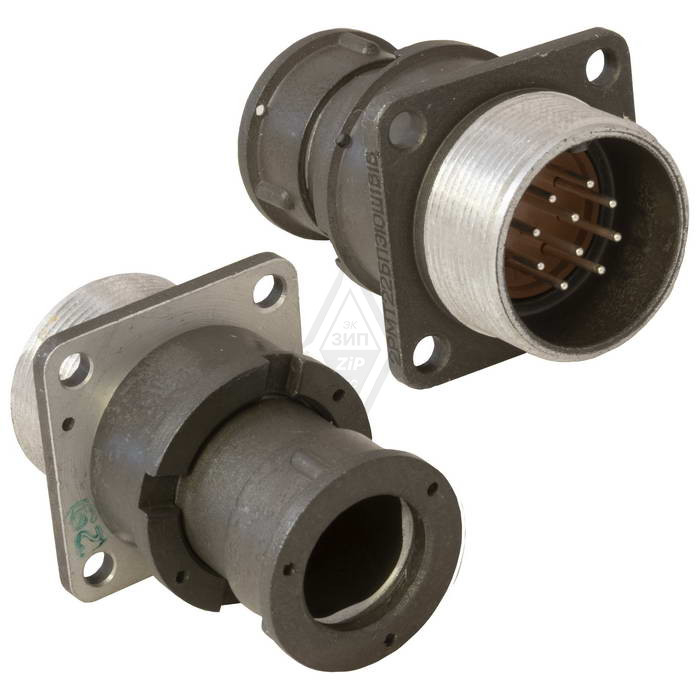

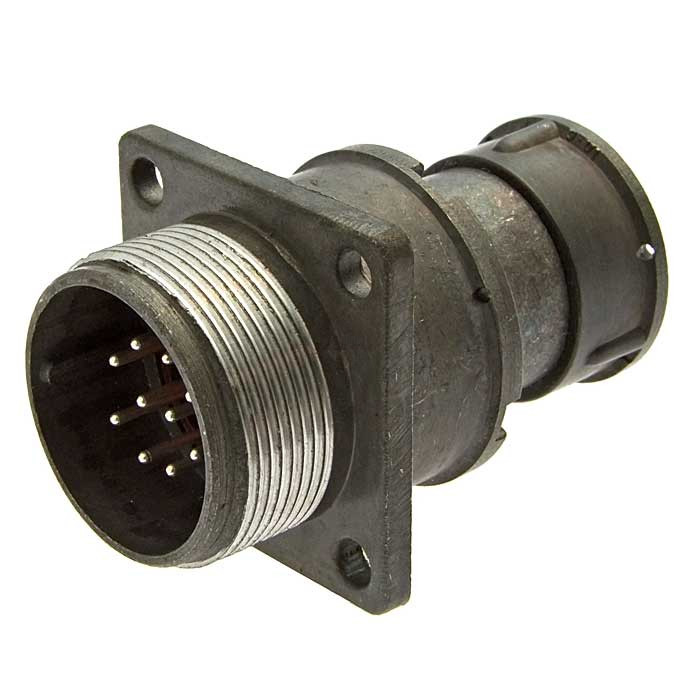

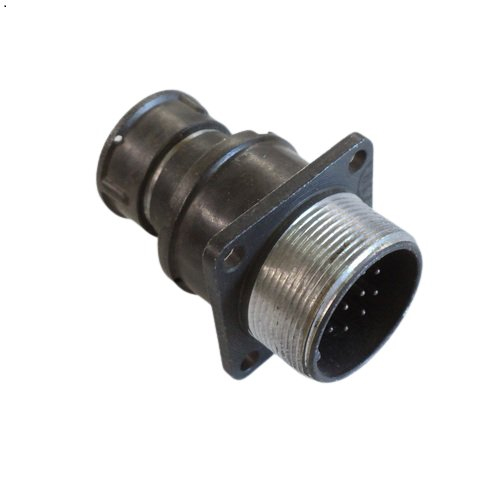

2РМТ22БПЭ10Ш1В1В: приборный цилиндрический разъём для надёжных электрических соединений

Разъём 2РМТ22БПЭ10Ш1В1В — цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для внутреннего объёмного монтажа в электрической и радиоэлектронной аппаратуре. Конструкция с резьбовой фиксацией помогает обеспечить стабильное соединение кабелей, приборных блоков и узлов в условиях вибраций, механических воздействий и широкого диапазона внешних факторов.

Назначение 2РМТ22БПЭ10Ш1В1В

Приборная вилка 2РМТ22БПЭ10Ш1В1В применяется для соединения и разъединения цепей постоянного и переменного тока. Такие разъёмы востребованы в системах автоматики, измерительной технике, промышленном оборудовании, радиоэлектронных комплексах, транспортной и специальной аппаратуре.

Модель относится к негерметичным, тропикоустойчивым соединителям. Она рассчитана на эксплуатацию с экранированными кабелями: это важно для снижения влияния электромагнитных помех и сохранения качества передачи электрических сигналов.

Расшифровка маркировки

Маркировка 2РМТ22БПЭ10Ш1В1В содержит основные сведения о конструкции и параметрах изделия:

Таким образом, 2РМТ22БПЭ10Ш1В1В представляет собой 10-контактную блочную вилку с прямым патрубком и элементами для подключения экранированного кабеля.

Технические характеристики

Ключевые параметры разъёма 2РМТ22БПЭ10Ш1В1В:

• Количество контактов — 10.

• Диаметр штыревого контакта — 1 мм.

• Посадочный диаметр корпуса — 22 мм.

• Исполнение корпуса — приборное, блочное.

• Патрубок — прямой.

• Тип кабельной гайки — для экранированного кабеля.

• Покрытие контактов — серебро.

• Способ монтажа — пайка.

• Тип сочленения — резьбовой.

• Максимальная рабочая частота — до 3 МГц.

• Рабочее напряжение — до 560 В; в параметрах серии также встречается исполнение до 700 В в зависимости от типономинала.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Рабочая температура — до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

Для контактов диаметром 1 мм в аналогичных исполнениях серии указывается допустимая токовая нагрузка до 7 А на контакт при соблюдении условий монтажа и эксплуатации. При проектировании оборудования фактическую токовую нагрузку необходимо проверять по документации на конкретное исполнение соединителя и с учётом сечения проводов, температуры и суммарной нагрузки на разъём.

Конструктивные особенности

Основное преимущество 2РМТ22БПЭ10Ш1В1В — сочетание компактного корпуса и надёжного механического соединения. Резьбовое сочленение уменьшает риск случайного размыкания разъёма при вибрации, а одношпоночная поляризация помогает исключить неправильную ориентацию вилки и ответной части во время подключения.

Серебряное покрытие штыревых контактов способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта. Прямой патрубок упрощает прямой вывод кабеля, а гайка для экранированного кабеля делает исполнение удобным для аппаратуры, чувствительной к внешним электромагнитным воздействиям.

Пример применения

Например, разъём 2РМТ22БПЭ10Ш1В1В можно установить на панели измерительного или управляющего блока. Через его 10 контактов подключают питание, сигнальные линии и управляющие цепи, а экран кабеля фиксируют через соответствующую конструкцию патрубка. При обслуживании оборудования соединение можно быстро разъединить, а затем надёжно зафиксировать повторно резьбовой муфтой.

Где используют разъём

Соединитель 2РМТ22БПЭ10Ш1В1В подходит для оборудования, где важны прочное подключение, удобство технического обслуживания и устойчивость к внешним воздействиям:

• Промышленные системы управления и автоматизации.

• Контрольно-измерительные приборы.

• Электронные блоки машин и механизмов.

• Радиотехническая аппаратура.

• Системы связи и передачи сигналов.

• Испытательное и лабораторное оборудование.

• Аппаратура специального назначения.

При подборе ответной части важно учитывать серию 2РМТ, количество контактов, схему расположения, пол соединителя, исполнение кабельного ввода и требуемый климатический вариант. Правильно согласованная пара обеспечивает механическую совместимость, корректное сочленение и расчётные электрические характеристики.
