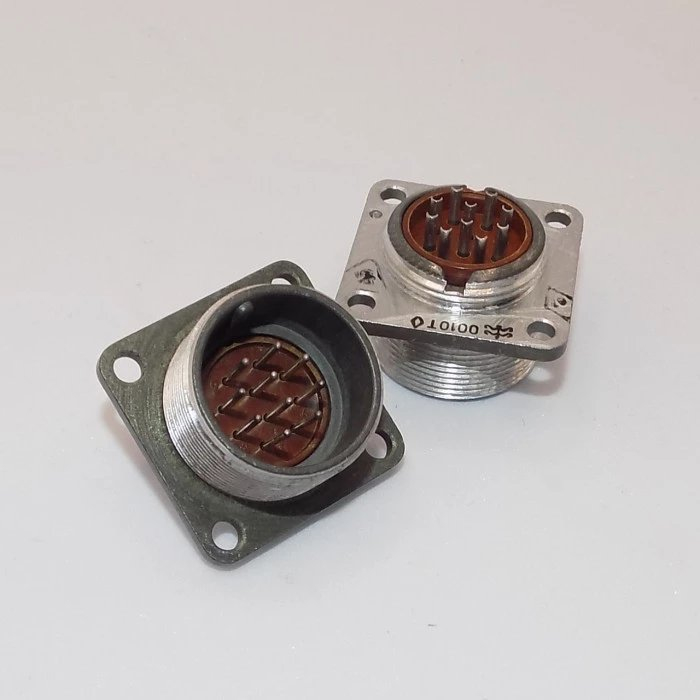

Назначение соединителя

2РМТ22БПЭ10Ш1А1В производства Элекон представляет собой кабельную вилку низкочастотного цилиндрического негерметичного соединителя тропикоустойчивого исполнения. Изделие предназначено для обеспечения надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, в том числе при работе с экранированными кабелями. Конструкция ориентирована на эксплуатацию в составе промышленного и всеклиматического оборудования, где требуется стабильная передача сигналов и питания между блоками и внешними цепями.

Соединитель относится к категории 2РМТ22 и имеет артикул 3394. Благодаря тропикоустойчивому исполнению он пригоден для применения в условиях повышенной влажности и воздействия неблагоприятных факторов окружающей среды.

Конструктивные особенности

Модель имеет условный размер 22 и выполнена в виде прямой кабельной вилки с патрубком типа П. Патрубок оснащён гайкой для подключения экранированного кабеля, что обозначено индексом Э. Такое решение обеспечивает механическую фиксацию кабеля и сохранение целостности экранирующей оплётки.

Вилка содержит 10 контактов диаметром 1,0 мм. Контактная группа имеет серебряное покрытие, на что указывает индекс В. Поляризация выполнена по одношпоночной схеме (индекс Ш1), что исключает неверное сочленение ответных частей. Исполнение А1В предусматривает возможность пайки или объёмного монтажа.

Сочленение с ответной частью резьбовое и рассчитано не менее чем на 500 операций подключения и отключения.

Технические характеристики

• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 560 В.
• Ток на один контакт: от 5 до 8 А.
• Стойкость к вибрации: частота до 1000 Гц при ускорении 490 метров на секунду в квадрате.
• Стойкость к ударам: ускорение до 5000 метров на секунду в квадрате.
• Сопротивление электрического контакта: не более 5 миллиом.
• Сопротивление изоляции: не менее 1000 мегаом.
• Минимальная наработка: 5000 часов.
• Срок хранения: 25 лет.
• Исполнение: негерметичное, тропикоустойчивое.

Применение и условия эксплуатации

Соединитель 2РМТ22БПЭ10Ш1А1В востребован в производстве радиоэлектронной аппаратуры, измерительных и радиотехнических комплексов, а также в промышленном оборудовании, эксплуатируемом в жёстких климатических условиях. Возможность работы с экранированным кабелем делает его пригодным для цепей, где требуется защита от электромагнитных помех.

Монтаж выполняется пайкой или объёмным способом, что позволяет использовать вилку как в составе жгутов, так и при индивидуальном подключении. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную и однозначную стыковку с ответными розетками серии 2РМТ22.

Сочетание широкого температурного диапазона, высокой устойчивости к вибрационным и ударным нагрузкам, а также длительного срока хранения делает данную модель подходящей для ответственных применений в промышленности и всеклиматической аппаратуре.
