Назначение соединителя

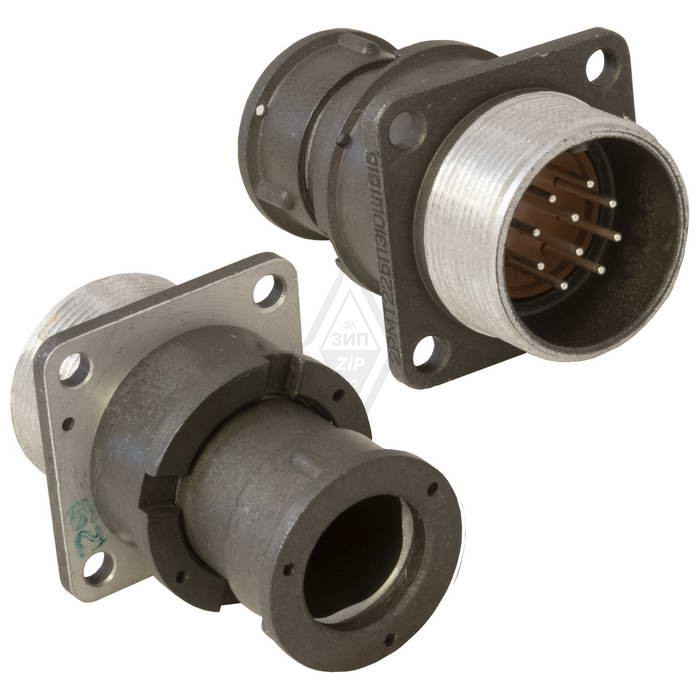

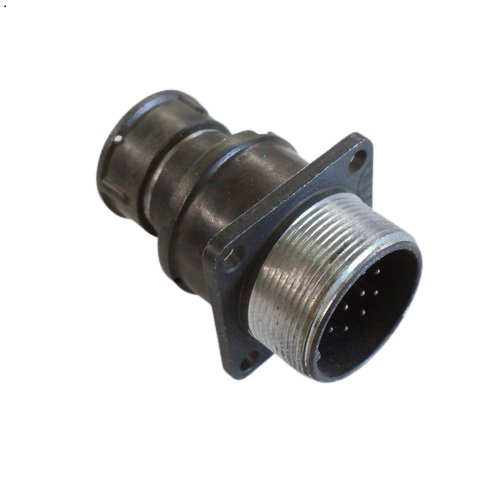

Соединитель 2РМТ22БПЭ10Ш1А1В представляет собой малогабаритный цилиндрический электрический разъём блочного (приборного) исполнения с посадочным диаметром 22 мм. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в электро- и радиоаппаратуре специального и общего назначения. Разъём относится к классу негерметичных, тропикоустойчивых изделий, что подтверждается всеклиматическим исполнением В2.1 по ГОСТ 15150-69.

Основное назначение модели — коммутация цепей с рабочим напряжением 560 В или 700 В и частотой сигнала до 3 МГц. Благодаря прямому патрубку с гайкой соединитель рассчитан на работу с экранированным кабелем, что важно при передаче сигналов в условиях повышенного уровня электромагнитных помех.

Подтверждённые технические особенности

Конструкция разъёма включает вилочную часть с 10 контактами диаметром 1 мм и золотым покрытием контактной поверхности. Золото обеспечивает стабильное и низкое переходное сопротивление, а также устойчивость к окислению при длительной эксплуатации.

• Корпус: блочный (приборный), посадочный диаметр 22 мм.
• Патрубок: прямой с гайкой для экранированного кабеля.
• Количество контактов: 10, диаметр 1 мм, покрытие — золото.
• Токовая нагрузка на одиночный контакт: от 4 до 36 А.
• Максимальная суммарная нагрузка на соединитель: от 27 до 260 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Сопротивление контактов: не более 5 мОм.
• Электрическая прочность изоляции: 1850 В при 560 В; 2300 В при 700 В.
• Усилие расчленения: от 29,4 Н до 539,6 Н.
• Теплостойкость: до 100 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Гарантийный срок хранения: 15 лет.

Условия эксплуатации и применение

Разъём 2РМТ22БПЭ10Ш1А1В допускает эксплуатацию в широком диапазоне климатических и механических воздействий. Температура окружающей среды при работе составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия, а также при пониженном атмосферном давлении вплоть до значений порядка 133,32 на 10 в минус четвёртой степени Па и 50,6 на 10 в четвёртой степени Па.

По механическим нагрузкам соединитель рассчитан на синусоидальную вибрацию с частотой от 1 Гц до 5000 Гц и амплитудой ускорения 490 метров на секунду в квадрате. Механический удар: одиночный — до 5000 метров на секунду в квадрате, многократный — до 1000 метров на секунду в квадрате.

Типовые области применения

1. Коммутация цепей питания и сигнальных линий в приборах и блоках радиоэлектронной аппаратуры.
2. Подключение экранированного кабеля в составе кабельных сборок специального назначения.
3. Использование в оборудовании, эксплуатируемом в условиях тропического климата и повышенной влажности.
4. Монтаж в составе аппаратуры, подверженной вибрационным и ударным нагрузкам.

Артикул изделия — 3393, категория — 2РМТ22. Производитель в предоставленных данных не указан. Соединитель поставляется как самостоятельное изделие; сведения о комплектации, стране производства, сертификатах и гарантийных обязательствах производителя в исходных данных отсутствуют.
