Назначение разъёма 2РМТ22БПЭ10Г1В1В

2РМТ22БПЭ10Г1В1В производства завода «Элекон» — это цилиндрический низкочастотный электрический разъём серии 2РМТ. Он предназначен для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц и напряжением до 560 В. Изделие применяется там, где требуется надёжное и стабильное соединение при воздействии интенсивных механических нагрузок, вибрации и ударных импульсов.

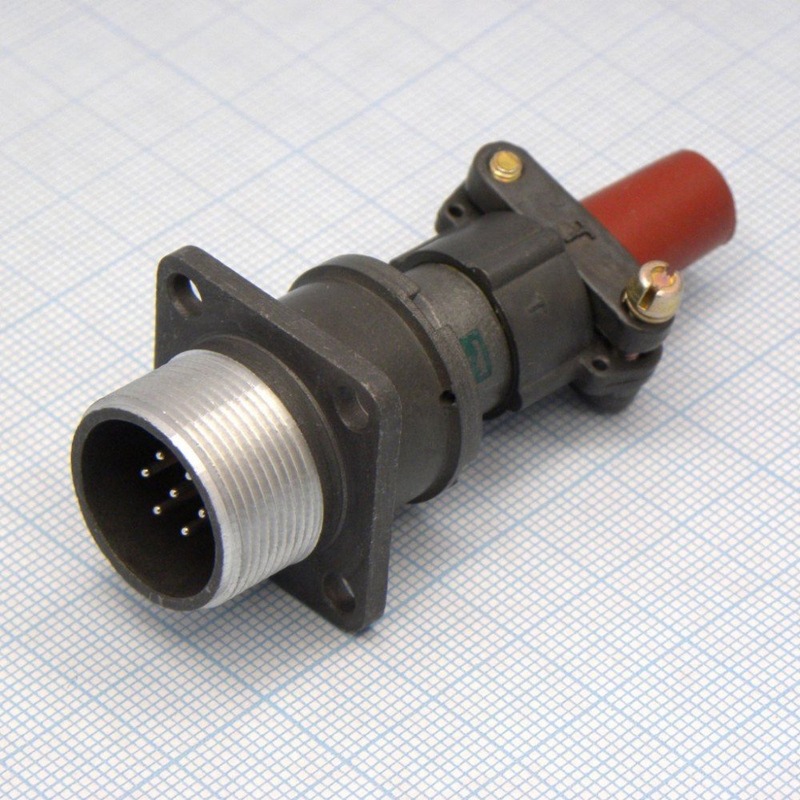

Данная модель представляет собой блочную розетку с патрубком, что позволяет организовать подключение экранированного кабеля с фиксацией ответной части. Разъём востребован в промышленной электронике, авиационной и специальной технике, где к соединительным элементам предъявляются повышенные требования по прочности и устойчивости к внешним воздействиям.

Подтверждённые особенности конструкции

Модель 2РМТ22БПЭ10Г1В1В имеет ряд конструктивных признаков, отражённых в её обозначении. Ниже перечислены основные из них.

• Тип исполнения — блочная розетка с патрубком (индекс БП), предназначенная для объёмного монтажа внутри аппаратуры.
• Экранирование (индекс Э), снижающее влияние электромагнитных помех на передаваемый сигнал.
• Десять контактов диаметром 1,0 мм, рассчитанных на токовую нагрузку от 5 до 8 А на контакт.
• Условный размер корпуса 22, определяющий габариты и присоединительные размеры изделия.
• Наличие гайки Г1 для крепления и варианта исполнения В1В, обеспечивающих надёжную фиксацию и подключение экранированного кабеля.
• Основание из карболита в металлическом корпусе, что сочетает электрическую изоляцию с механической прочностью.

Такое сочетание признаков делает разъём пригодным для работы в составе ответственных систем, где важны как электрические параметры, так и стойкость к нагрузкам.

Условия эксплуатации и механическая стойкость

Разъём 2РМТ22БПЭ10Г1В1В рассчитан на эксплуатацию в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с², что соответствует примерно 50 g. Одиночные удары достигают 5000 м/с² (около 500 g), а многократные — 1000 м/с² (около 100 g). Кроме того, изделие устойчиво к линейным нагрузкам с ускорением до 2000 м/с².

Указанные параметры подтверждают, что разъём предназначен для внутреннего объёмного монтажа в промышленных и специальных системах, где требуются высокая механическая прочность и стабильность контакта при тряске, ударах и вибрации. Экранированное исполнение дополнительно защищает цепи от внешних электромагнитных помех.

Применение и соответствие стандартам

Модель применяется в электронике, авиации и военной технике для организации герметичных и помехозащищённых соединений. Она подходит для коммутации цепей с напряжением до 560 В и током на контакт от 5 до 8 А, что покрывает широкий круг задач по передаче питания и сигналов.

Изделие выпускается заводом «Элекон» и соответствует действующим государственным стандартам, в частности техническим условиям ГЕ0.364.126ТУ. Это подтверждает его пригодность для использования в составе серийной и специальной аппаратуры, где нормируются электрические и механические характеристики соединителей.

Краткая сводка ключевых параметров

1. Серия — 2РМТ, тип — блочная розетка с патрубком и экранированием.
2. Число контактов — 10, диаметр контакта — 1,0 мм.
3. Токовая нагрузка на контакт — от 5 до 8 А.
4. Напряжение — до 560 В, частота — до 3 МГц.
5. Условный размер корпуса — 22, крепление — гайка Г1.
6. Производитель — «Элекон», соответствие — ГЕ0.364.126ТУ.

Таким образом, 2РМТ22БПЭ10Г1В1В представляет собой надёжный цилиндрический разъём для ответственных применений, где необходимы экранирование, высокая механическая стойкость и стабильная работа в цепях переменного и постоянного тока.
