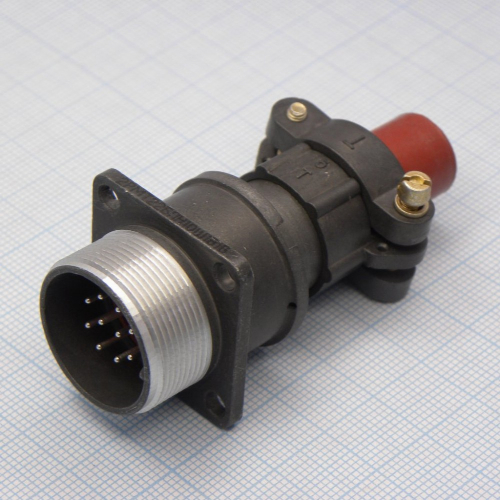

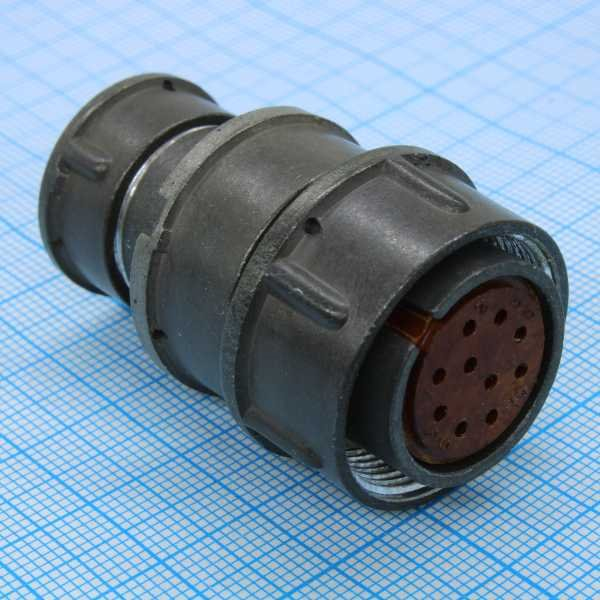

2РМТ22БПЭ10Г1В1В: приборная розетка для надежных электрических соединений

2РМТ22БПЭ10Г1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, предназначенный для стационарного приборного монтажа. Модель применяется для разъемного подключения цепей постоянного и переменного тока в аппаратуре общего и специального назначения, где важны механическая надежность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Соединитель рассчитан на работу в цепях переменного тока частотой до 3 МГц. Резьбовое сочленение помогает надежно фиксировать сопрягаемые части, а одношпоночная поляризация снижает риск неправильного подключения при монтаже и обслуживании оборудования.

Конструкция 2РМТ22БПЭ10Г1В1В

Маркировка 2РМТ22БПЭ10Г1В1В указывает на конструктивное исполнение разъема:

• 2РМТ — серия цилиндрических низкочастотных соединителей тропического исполнения

• 22 — условный размер корпуса с посадочным диаметром 22 мм

• БПЭ — приборная, или блочная, розетка с прямым патрубком и элементами для подключения экранированного кабеля

• 10 — контактная схема на 10 контактов

• Г1 — исполнение с контактами диаметром 1 мм

• В1В — вариант исполнения, включающий серебряное покрытие контактов и конструктивные особенности по принятой системе обозначений

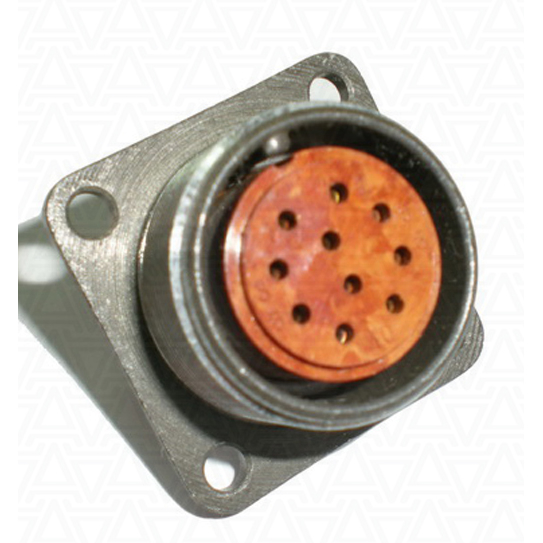

Изделие представляет собой негерметичную приборную розетку для объемного внутреннего монтажа. В конструкции используются корпус, изолятор и извлекаемые гнездовые контакты. Контактные группы имеют серебряное покрытие, способствующее низкому переходному сопротивлению и стабильности соединения при корректной эксплуатации.

Основные характеристики

Для 10-контактного исполнения с контактами диаметром 1 мм в справочных данных приводится рабочее напряжение до 560 В и допустимая нагрузка до 7 А на одиночный контакт. Однако при проектировании необходимо проверять соответствие конкретного исполнения, схемы включения, условий охлаждения, сечения проводников и технических условий на применяемую парную часть.

Где применяется разъем

Разъем 2РМТ22БПЭ10Г1В1В подходит для аппаратуры, в которой требуется компактное многоконтактное соединение с возможностью подключения экранированного кабеля. Он может использоваться в следующих задачах:

• Подключение блоков управления, измерительных модулей и панелей оборудования

• Передача питания, дискретных сигналов и низкочастотных управляющих цепей

• Коммутация кабельных жгутов в промышленной и радиоэлектронной аппаратуре

• Соединение модулей в системах автоматики, телеметрии и контроля

• Оснащение приборов, работающих в условиях вибрации, температурных перепадов и иных эксплуатационных нагрузок

Прямой патрубок и конструкция для экранированного кабеля особенно актуальны там, где требуется организовать аккуратный кабельный ввод и снизить влияние внешних электромагнитных помех на сигнальные линии.

Особенности монтажа

Монтаж 2РМТ22БПЭ10Г1В1В выполняют с соблюдением схемы расположения контактов, полярности соединения и требований технической документации. Контакты рассчитаны на пайку; важно исключить перегрев изолятора, загрязнение контактных поверхностей и механическое натяжение проводов после установки.

Перед вводом оборудования в эксплуатацию рекомендуется проверить:

• Соответствие ответной части типу и контактной схеме разъема

• Надежность резьбового сочленения

• Правильность подключения экранирующего слоя кабеля

• Отсутствие замыканий между контактами и корпусом

• Состояние изоляции и качество пайки

• Маркировку цепей согласно электрической схеме

2РМТ22БПЭ10Г1В1В объединяет 10-контактную компоновку, резьбовую фиксацию, приборное исполнение и возможность работы с экранированным кабелем. Благодаря этому соединитель может быть практичным решением для создания надежных разъемных соединений в низкочастотных электрических цепях оборудования.
